| 结构类型 | 机械式 |
|---|---|
| 检测方式 | 光纤式 |
| 电源电压 | 3~5（V） |
| 使用环境温度 | -20~+70（℃） |
| 用途 | 光插/分复用、光学测试、光传感系统 |
| 加工定制 | 是 |
| 波长 | 850nm~1650nm |
| 通道 | 2*2/4/6/8/12 |
| 品牌 | 纤亿通 |
| 型号 | XYT-OS-1*2 |

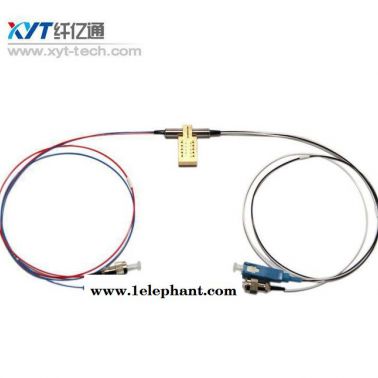

2x2小型光开关
一：产品描述
1.光开关是一种光路转换器件。在光纤传输系统，光开关用于多重监视器，LAN，多光源，探测器和保护以太网的转换。在光纤测试系统，用于光纤，光纤设备测试和网络测试，光纤传感多点监测系统。
2.纤亿通生产的小型机械式光开关应用于动态配置分插复用器﹑交叉连接器OXC﹑系统监测与光纤线路保护，通过管脚加电，实现光路切换，纤小的封装更易于集成进高密度的光通信系统中．主要产品有1×1，1×2，2，2×2B，D1×2，D2×2等．
二：产品特点
其插入损耗极低，体积小：28x12.6x11mm,是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件。它波长范围宽，低信道串扰，高稳定性、高可靠性，光路无胶，纤小的封装更易于集成进高密度的光通信系统中。
三：应用范围
光开关模块是一种具有切换光路作用的功能器件，可多达128路，在光纤传输系统中，用于多路光监控﹑LAN﹑多光源﹑探测器换接以及以太网的保护转换等．在光纤测试系统中，用于光纤及光纤器件测试，网络测试，野外光缆测试，光纤传感多点监控系统。
四：产品参数
参数 | 参数值 | |
波长范围(nm) | 850 | 1260~1650 |
工作波长(nm) | 850 | 1310/1490/1550/1625/1650 |
插入损耗(dB) | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 |
回波损耗 （dB） | MM≥30 SM≥50 | |
信道串扰 (dB) | MM≥35 SM≥55 | |
偏振相关损耗(dB) | ≤0.05 | |
波长相关损耗 (dB) | ≤0.25 | |
温度相关损耗 (dB) | ≤0.25 | |
重 复 性 (dB) | ≤±0.02 | |
工作电压 （V） | 3.0 or 5.0 | |
使用寿命 （Times） | ≥107 | |
开关时间 （ms） | ≤8 | |
传输光功率 （mW） | ≤500 | |
工作温度 （℃） | -20~+70 | |
储存温度 （℃） | -40~+85 | |
外形尺寸 （mm） | (L)22.0×(W)12×(H)10.5(±0.2) | |
窗体底端
注：以上参数不包含连接头
电子引角结构
类型 | 引角 | 电子驱动 | 传感状态 | ||||||
1×2 | 通道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
锁定 | P1-P2 | V+ | GND | -- | -- | Open | Close | Close | Open |
P1-P3 | -- | -- | GND | V+ | Close | Open | Open | Close | |
非锁定 | P1-P2 | V+ | -- | -- | GND | Open | Close | Close | Open |
P1-P3 | -- | -- | -- | -- | Close | Open | Open | Close | |
光路
规格 | 电压 | 电流 | 电阻 |
5V 锁定 | 4.5~5.5 | 36~44mA | 125Ω |
5V 非锁定 | 4.5~5.5 | 26~32mA | 175Ω |
3V 锁定 | 2.7~3.3 | 54~66mA | 50Ω |
3V 非锁定 | 2.7~3.3 | 39~47mA | 70Ω |
订购信息
产品 | 波长 | 电压类型 | 控制模式 | 光纤类型 | 光纤长度 | 连接头 |
1x2机械式光开关 | 85=850nm ...... | 3=3V | L=锁定 | 1=祼光纤 | 1=1m | 0=None |
五：客户如有特殊需求请联系我公司，我们接受 OEM 订单及定制业务，为您专业定做适用的高性价比产品及解决方案。
