| 材质 | ABS |
|---|---|
| 工作电压 | dc12-28v |
| 供电电压 | dc12-28v |
| 环境温度 | -10-+50（℃） |
| 监视电流 | ≤23mA |
| 检测范围 | 100米 |
| 类型 | 烟雾报警 |
| 探测方式 | 烟雾 |
| 相对湿度 | 95% |
| 响应时间 | 10s |
| 颜色 | 灰白色 |
| 重量 | 1.5 |
| 主要适用范围 | 大会堂 |
| 品牌 | 泰和安 |
1 概述

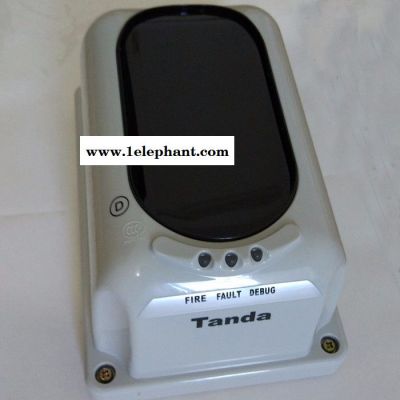

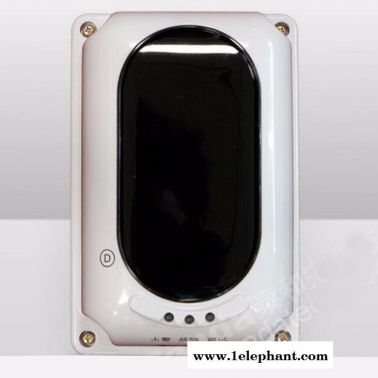

JTY-HF-TX6701线型光束感烟火灾探测器(以下简称探测器)为非编码型反射式线型红外光束感烟探
测器。

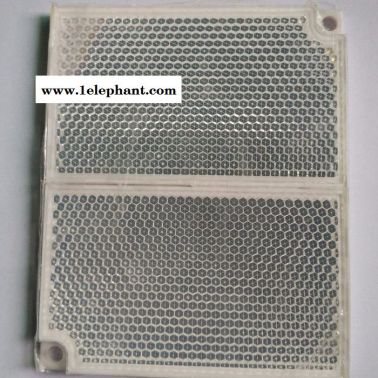

探测器可与不同厂商的火灾报警控制器连接，通过继电器输出故障或火警信号。探测器必须与反射
器配套使用。
探测器采用全新的、合理的结构设计，调试过程中配有独特的激光模组和数码管指示，使调试过程
更简捷。
本探测器可用于购物广场、健身中心、体育馆、展览馆、博物馆、酒店大堂、印刷厂、制衣厂、仓
库等场所。
2 特点
2.1 具有自动补偿功能，对于一定程度上由灰尘、振动等因素造成的影响可自动进行补偿，提高了探测
器的可靠性。
2.2 调试简单，有同心激光模组指示，可以方便找到光路，有数码管显示，可以指示反射光强度。
2.3 现场可通过手持编码器设定灵敏度及距离值。
2.4 PCB 板全密封防护工艺。
3 技术参数
3.1 工作电压：
电源 DC20V-28V
3.2 工作电流：
电源电流: 监视电流≤23mA
报警电流≤33mA
调试电流≤55mA
3.3 光路定向相依性角度：±0.5 度
3.4 灵敏度等级：共 3 级
一级灵敏度报警阈值 2.6dB
二级灵敏度报警阈值 3.4dB
三级灵敏度报警阈值 4.8dB
3.5 火警、故障触点输出：
火警继电器：触点容量 30V/2A，正常时接线端子 HJ1、HJ2 常开，火警状态下闭合。
故障继电器：触点容量 30V/2A，正常时接线端子 GZ1、GZ2 常开，故障状态下闭合。
3.6 使用环境：温度-10℃～+55℃，相对湿度≤95%RH，不凝露。
3.7 颜色：灰色
3.8 外壳防护等级：
普通环境应用时，外壳防护等级为 IP30；
特殊环境应用时，经胶封处理后，外壳防护等级为 IP66。
3.9 光路长度：8m～100m
3.10 重量：约 440g
3.11 执行标准：GB 14003-2005
