| 报警电流 | --（mA） |
|---|---|
| 发射频率 | 315（MHZ） |
| 工作电压 | DC9-28（V） |
| 工作温度 | -10-+58（℃） |
| 静态电流 | --（uA） |
| 类型 | 燃气报警探测器 |
| 适用范围 | 智能工程 厨房 餐厅 |
| 探测角度 | 180 |
| 探测距离 | 8（m） |
| 品牌 | CST |
| 型号 | GA502Q |
工作电压：AC90~270V（独立型/联动电磁阀、风机、机械手），DC9-28V（联网干接触点[常开/常闭]输出形式：继电器无源触点输出，触点容量2A@DC24V)功耗：正常监控状态≤3W；报警状态≤5W；
报警浓度：天然气：5500ppm(11%LEL)人工煤气：1200ppm(3%LEL)；液化石油气：3000ppm(15%LEL)； 报警方式：报警指示灯闪烁，蜂鸣器响；环境温度：-10℃～+50℃；相对湿度：≤95%，不结露。
一．开关量可燃气探测器 壁挂燃气探测器
概述
可燃气体探测器（以下简称探测器）采用先进的微处理器技术结合品**良的长寿命气敏元件开发而成，用于检测可燃气体，对由于可燃气体的扩散引发的火灾**、中毒事故可进行安全检测和提早报警，探测器具有灵敏度高、可靠性好、抗烟、抗酒精和自动温度补偿功能，广泛应用于厂房、家庭、宾馆、公寓等需要可燃气体进行安全监测的场所。
二.开关量可燃气探测器 壁挂燃气探测器特点
2.1.气敏元件：
可燃气体：催化燃烧式，线性好，工作稳定；
2.2.体积小，安装简单，使用方便；
2.3具有一组继电器无源常开和常闭输出接点和
一组电磁阀控制信号输出。（选配，控制型）
三. 开关量可燃气探测器 壁挂燃气探测器技术指标
3.1.工作电压：AC220V/50HZ 24v/2a
3.2.功耗：正常监视≤1.5W，报警状态≤3.0W。
3.3报警音响:大于80dB。
3.4报警浓度设定：天然气（LNG）报警浓度：5000ppm（10%LEL）
3.6继电器输出触点容量：2A/24V(选配，控制型)
3.7.传感器寿命：大于3年
3.8.使用环境：温 度：-10℃～ +50℃, 相对湿度≤90%，不凝露
3.9.外形尺寸：122mm×76mm×38mm
3.10.壳体材料和颜色：ABS 象牙白
四、可燃气探测器结构特征

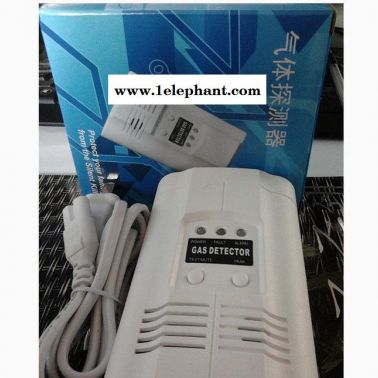

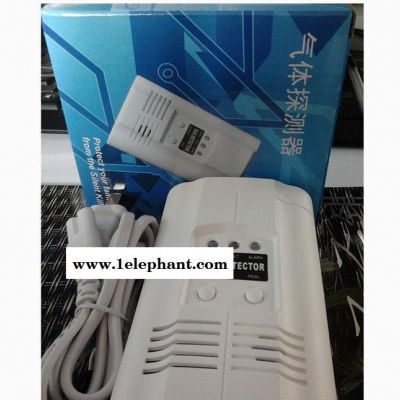

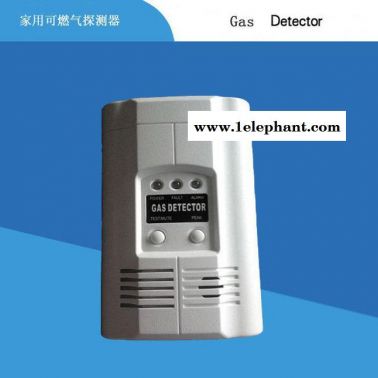

4.1.探测器外形示意图如图1所示。
五、报警器安装与接线
5.1.安装位置的选择：探测器应安装在距天花板约0.3米，距**的气源半径1.５米范围内，并且通风良好处。
5.2.禁止安装位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏着的位置。
5.3.禁止安装时间：
A：房屋未粉刷装修完的。
B：装修完房屋，全面通风不足5天的。
C：在房屋内打造木家具，或购置新木家具，其全面通风不足3天的。
D：使用或喷雾：灭虫剂（蚊虫、蟑螂等）、空气清洁剂、胶水、发胶等，全面通风不足4小时间的。
以上禁止安装探测器，若已安装的，请断开探测器电源，用塑料袋之类的东西将探测器
罩上，通风有足够时间后，才能开启探测器。否则有可能造成误报警现象。
为了正确使用探测器防止探测器故障的发生，请不要安装在以下位置：
（1）直接受灶具等产生的排气、蒸汽、油烟影响的地方；
（2）靠近给气口、排风扇、房门等风量流动大的地方；
（3）水气多的地方；
（4）热水房及夜间断电的地方；
（5）有物体将探测器和用气设备隔离开的地方。
5.4.接线
探测器有三种型号，不同型号有不同的接线方式：
（1） AC独立型：插上AC220V电源线，探测器即可正常工作,探测器报警时点亮报警灯，发出报警声音（见图2）。
（2） DC联网型： 红色线接---DC+，黑色线接---DC-：接DC12-DC28V电源；
黄色线---继电器输出常开点；
绿色线---继电器输出常闭点；
白色线---继电器输出公共点；（见图3）。
（3） AC控制型： 红色线接---OP+,黑色线接---OP-:用于控制电磁阀或机械手。（控制电磁阀为脉冲信号，机械手为持续信号，通过探测器的PCB板上JP1跳线器设定；DCF—控制电磁阀；JXS—控制机械手；）出厂默认为电磁阀控制方式。
黄色线---继电器输出常开点；
绿色线---继电器输出常闭点；
白色线---继电器输出公共点；
探测器的信号线可根据用户实际要求连接，多余的线可以剪除。
