| 产地 | 中国 |
|---|---|
| 是否进口 | 否 |
| 报警电流 | 30（mA） |
| 探测角度 | 360 |
| 静态电流 | 120（uA） |
| 工作温度 | -10-+58（℃） |
| 告警方式 | 继电器信号 |
| 工作电压 | DC24V |
| 类型 | 烟感 |
| 适用范围 | 基站 机柜 |
| 探测距离 | 100*4 |
| 重量 | 10kg |
| 品牌 | 泰成 |
| 型号 | ASD-TC5802 |

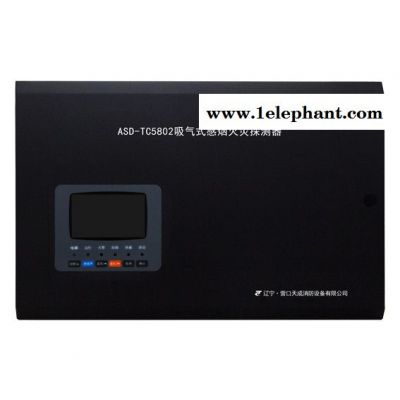

营口天成ASD-TC5802 吸气式感烟火灾探测器 空气采样探测器双管道
ASD-TC5802吸气式感烟火灾探测器简介
用于火灾初期（过热、阴燃、或低热辐射与气溶胶生成阶段）的早起探测报警，报警时间比传统的火灾探测提前数小时，从而尽可能的减少火灾损失
系统采用彩色汉字液晶显示，可储存、查看系统所有报警、故障及各类操作的汉字信息，具有语音提示功能
本探测器采用先进的气体检测技术、激光光学技术和微处理器控制技术，结合高端烟雾采样探测报警装置，实现高灵敏度报警、可靠性高
具有四个独立的监控回路
探测器外形尺寸（长×宽×高）：476mm×125mm×350mm
ASD-TC5802吸气式感烟火灾探测器（以下简称探测器）是我公司新生产的高精密、高灵敏度的探测器产品，具有报警和继电器输出功能。本探测器不仅可以作为独立的探测系统使用，还可与我公司TC5000系列的火灾报警主机配套使用，可接在TC5000系列火灾报警主机的回路总线上。
1.1功能强、可靠性高本探测器采用先进的双光源技术和微处理器控制技术，结合高端烟雾采样探测报警装置，实现高灵敏度报警。本探测器用于火灾初期（过热、阴燃、或低热辐射与气溶胶生成阶段）的早期探测报警，报警时间比传统的火灾探测提前好几个小时，从而尽可能的减少火灾损失。
1.2彩色汉字菜单式显示界面本探测器采用全汉字菜单式显示界面，显示清晰直观，使用简便，通过简单的操作**可实现系统提供的多种功能。
1.3灵活的模块化结构和多种功能配置选择本控制器由各类功能模块组成，功能模块采用拔插式结构，配置灵活方便，安装简便，系统调试维护或者后期扩容非常轻松。
1.4 应用场所业务不能中断的场所：通信设施、金融数据中心、电力设施、广电设施、公共交通、指挥中心高大空间：中庭、室内场馆、剧场、会议中心、物流库、高架库、仓库、厂房高空气流量的场所：如电信机房、无尘室等。大面积的空阔场所：如仓库、厂房、展览大厅等。需要进行隐蔽探测的场所：如文化/遗产建筑等。环境条件恶劣的场所：烟草、化工行业、冷藏库、造纸厂、危险区域需要进行火灾早期探测的关键部门：银行数据中心、电力部门的变配电室、机场的控制塔等。防爆、强电磁和强辐射场所：油库、化工设施、加速器、微波室、电视发射塔等。
2.1指示灯说明l电源：绿色，当探测器电源接通时，此灯常亮。
运行：绿色，当系统运行时，此灯闪亮。
火警：红色，当探测器检测到有火警发生时，此灯常亮。
故障：黄色，当探测器本身出现故障，或检测到空气采样管有故障时，此灯常亮。
屏蔽：黄色，当探测器发生故障时，可将它屏蔽掉，待修理或更换后，再利用解除屏蔽功能将设备恢复。屏蔽功能设置为允许时，此灯常亮。
消音：绿色。当探测器发出警报声或故障声时，按“消音”键消音，指示灯常亮，扬声器终止发声。有新的警报或故障发生时，消音指示灯熄灭，再次发出警报声或故障声。
2.2按键说明l自检：在待机界面时按下，可进行面板所有指示灯、液晶屏自检；在菜单界面时按下，表示数字增加。
消音：在待机界面时按下，可关闭报警声或故障声；在菜单界面时按下，表示数字减小。
菜单：在待机界面时按下，进入菜单设置界面；在菜单界面时按下，表示光标左移。
复位：在待机界面时按下，探测器复位；在菜单界面时按下，表示光标右移。
取消：返回上一界面。
确认：保存或进入光标所在界面。
2.3 探测器对外接线端子说明-24V+、E：DC24V接线端子及接地端子。
火警1：继电器输出，可设置为常闭触点或常开触点。
火警2：继电器输出，可设置为常闭触点或常开触点。
火警3：继电器输出，可设置为常闭触点或常开触点。
火警4：继电器输出，可设置为常闭触点或常开触点。
气流故障：继电器输出，可设置为常闭触点或常开触点。
电源故障：继电器输出，可设置为常闭触点或常开触点。
烟室污染：继电器输出，可设置为常闭触点或常开触点。
故障：继电器输出，可设置为常闭触点或常开触点。
C+、C-：探测器组网CAN总线，有极性。
A1、B1：RS485接线端子，A1为485的A端，B1为485的B端（可选择）。
A2、B2：RS485接线端子，连接电源箱。A2为485的A端，B2为485的B端。
L1、L2：无极性回路信号总线端子。
