| 探测距离 | 12 |
|---|---|
| 环境温度 | -10℃ ～ +55℃ |
| 重量 | 1.0 |
| 环境湿度℃ | -10℃ ～ +55℃ |
| 保护面积 | 40 |
| 颜色 | 白色 |
| 报警电流 | 1 |
| 线制 | 1 |
| 报警浓度 | 1 |
| 发射距离 | 1 |
| 工作电压 | 1 |
| 工作频率 | 1 |
| 总体功率 | 1 |
| 监视电流 | 1 |
| 外形尺寸 | 105mm，高59mm |

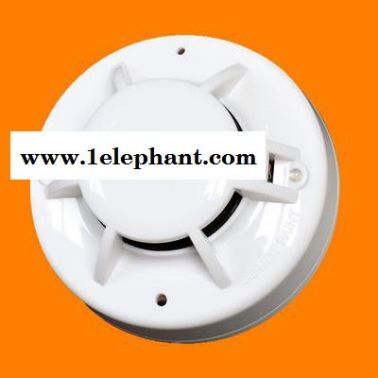

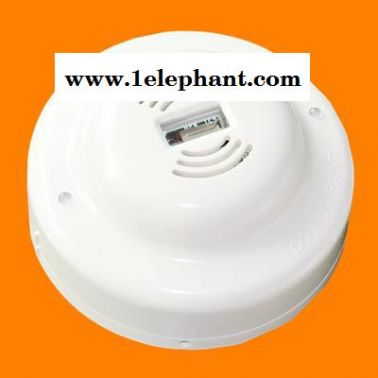

深圳专业烟感厂家--联网型烟温复合火灾探测器：ZJZ-004
概述
系列联网型火灾探测器包括有感烟探测器、感温探测器和烟温复合探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，可与安防系统配套使用。
性能特点
· 新型高性能传感器能够有效探测阴燃火灾的发生
· 联网报警器采用智能微处理器,多种火灾模型算法杜绝误报警, 继电器无源触点输出可设置
· 联网报警器采用宽电压设计，工程应用方便
· 烟室采用防虫网设计，避免昆虫误入报警
· LED灯-显示报警器正常工作和报警状态
· 外壳采用防火ABS工程塑料，美观大方
性能参数：
一性能：
供电电源： DC9V～DC28V
电 流： 静态电流 ≤200uA
报警电流 ≤45mA
工作温度： -10℃～+50℃
相对湿度： ≤95%RH(40℃±2℃)
报警声响: ≥80dB/m
输出形式： 继电器无源触点（NO/NC可设置）输出，触点容量1A/24VDC,
出厂默认输出为常闭方式.
烟雾灵敏度：0.15～0.3dB/m
温度报警设定值：57～62℃
二. 功能：
工作：正常情况下,探测器大约每隔5-6秒指示灯会闪亮一下。探测器自动检测周围环境中的烟雾浓度和温度变化,并根据使用环境状况进行灵敏度自动补偿。当烟雾浓度或温度接近报警值，探测器加快对烟雾浓度或温度趋势进行智能运算,同时报警指示灯开始闪亮。若运算结果达到或超过报警值,探测器红色LED灯保持常亮,发出声响,并启动继电器输出。
当环境中的烟雾或温度恢复到正常状态时,探测器自动恢复到正常工作状态。
注意：探测器报警时，输出继电器无源触点，触点容量1A/24VDC，可通过探测器PCB板上的跳线，设置为常开或常闭触点输出。出厂时跳线默认设置触点为常闭。
三.安装：
探测器的底座的安装尺寸为42cm-75cm。安装时，在天花板上相距60mm的位置上打两个直径5mm的安装孔, 如图3用涨塞和螺钉固定探测器底座在天花板上。
注意：
1.感烟探测器和烟温复合探测器不适宜在以下场所使用：
l 正常情况下有烟滞留的场所
l 有较大粉尘、水雾、蒸汽、油雾污染、
腐蚀气体的场所
l 通风速度大于5m/秒的场所
l 相对湿度大于95%的场所
2.感温探测器和烟温复合探测器不适宜在以下场所使用：
正常情况下长期高温的场所
四. 接线：
连接电源线在底座端子3、端子4上（无极性）,继电器无源触点输出线连接在底座端子1、端子2上。将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。
五. 故障分析与排除
1.报警无输出:检查跳线设置是否正确．
2.频繁误报警:可能传感器迷宫中积尘过多引起,用吸尘器清理迷宫(外部黑色塑胶部分)
六. 维护
在使用过程中,如遇到使用故障,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。
如长期不使用,必须拆下探测器,装入包装盒中,在通风干燥处存放。
七. 运输和储存
根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。
运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。
环境气温应避免剧烈变化。
装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。
