| 类型 | 缆式线型感温火灾探测器 |
|---|---|
| 工作电源 | DC24V |
| 报警方式 | 温度感应报警 |
| 环境温度 | -10℃～+50℃（℃） |
| 3C证书编号 | 2016081801000636 |
| 品牌 | PTA |
| 型号 | JTW-LCD-PTA402 |
型号：JTW-LCD-PTA402

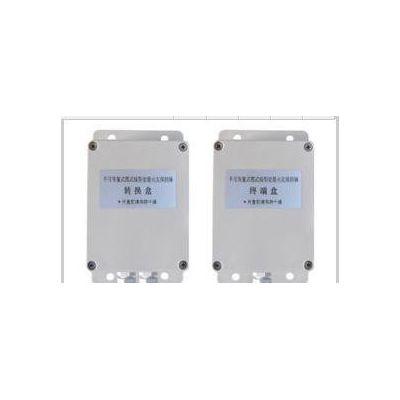

1．差定温缆式线型感温探测器信号处理器终端产品接线说明

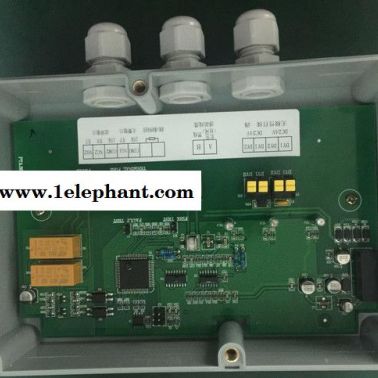

微机调制器接线端子示意图如图1所示：
图1微机调制器接线端子示意图
其中：
（1）DY1、DY2：接DC24V电源，无极性连接。
（2）A、B、COMM、C、D：接感温电缆，其中A、B、C、D接感温电缆黄色线（软性线），COMM接感温电缆金属丝线。
（3）FIRE1：差温火警/故障/正常继电器触点复合输出
（4）Terminal1:FIRE1电阻接入点(配套输入模块)
（5）FIRE2：定温火警/故障/正常继电器触点复合输出
（6）Terminal2:FIRE2电阻接入点（配套输入模块）
终端处理器接线端子示意图如图2所示：
图2终端处理器接线端子示意图
其中：其中A、B、C、D接感温电缆黄色线（软性线），COMM接感温电缆金属丝线。
2.差定温缆式线型感温探测器信号处理器终端使用及操作
当系统布线、安装完毕，打开微机调制器电源，微机调制器绿色指示灯闪亮，1分钟后微机调制器绿色指示灯常亮，微机调制器进入正常监视状态。
3.差定温缆式线型感温探测器信号处理器终端.系统配接说明
探测器可以接入火灾报警控制系统中，应用方法如图3所示.
图3感温电缆与控制器系统配接图
备注：（1）Terminal1处所配接的电阻为输入模块的终端的电阻。
（2）如差定温作为一个接入点，可将FIRE1、FIRE2输出并联后接入一个输入模块，但此时只接Terminal1处的终端电阻。
4.差定温缆式线型感温探测器信号处理器终端注意事项
线型感温火灾探测器安装前建议进行绝缘电阻测试，感温电缆线芯间绝缘电阻应大于100M欧姆。
安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm，并防止护套破损，，运输时应妥善包装，避免积压冲击。
建议每年对线型定温火灾探测器进行实体火灾测试，以确保探测器稳定可靠的运行。
