| 类型 | 缆式线型感温火灾探测器 |
|---|---|
| 工作电源 | DC24V |
| 报警方式 | 温度感应报警 |
| 环境温度 | -10℃～+50℃（℃） |
| 3C证书编号 | 2015081801001300 |
| 品牌 | PTA |
| 型号 | JTW-LD-PTA302 |
型号：JTW-LD-PTA302、JTW-LD-PTA303

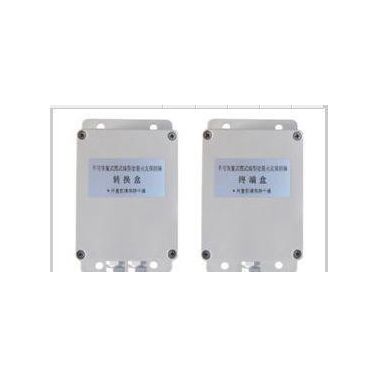

1.可恢复缆式线型感温探测器信号处理器终端盒产品接线说明

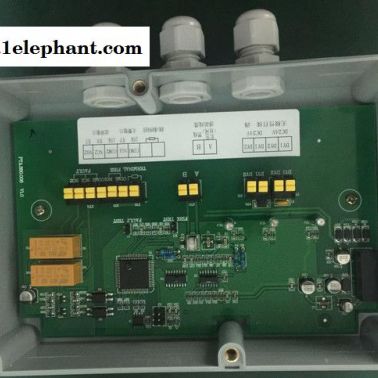

微机调制器接线端子示意图如图1所示：
图1微机调制器接线端子示意图
其中：
（1）DY1、DY2：接DC24V电源，无极性连接。
（2）A、B、COMM、C、D：接感温电缆，其中A、B、C、D接感温电缆白色线（软性线），COMM接感温电缆金属丝线。
（3）FIRE1：火警/故障/正常继电器触点复合输出
（4）Terminal1:电阻接入点(配套输入模块)
（5）FIRE2、Terminal2:预留
终端处理器接线端子示意图如图2所示：
图2终端处理器接线端子示意图
其中：其中A、B、C、D接感温电缆白色线（软性线），COMM接感温电缆金属丝线。
2.可恢复缆式线型感温探测器信号处理器终端盒使用及操作：
当系统布线、安装完毕，打开微机调制器电源，微机调制器绿色指示灯闪亮，1分钟后微机调制器绿色指示灯常亮，微机调制器进入正常监视状态。
3.系统配接说明
探测器可以接入火灾报警控制系统中，应用方法如图3所示.
图3.感温电缆与控制器系统配接图
备注：Terminal1处所配接的电阻为输入模块的终端的电阻。
4.可恢复缆式线型感温探测器信号处理器盒终端注意事项
线型感温火灾探测器安装前建议进行绝缘电阻测试，感温电缆线芯间绝缘电阻应大于500M欧姆。
安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm，并防止护套破损，，运输时应妥善包装，避免积压冲击。
建议每年对线型定温火灾探测器进行实体火灾测试，以确保探测器稳定可靠的运行。
