| 类型 | 缆式线型感温火灾探测器 |
|---|---|
| 工作电源 | DC24V |
| 报警方式 | 温度感应 |
| 环境温度 | -10℃～50℃（℃） |
| 环境湿度 | ≤95％，无凝露.（%） |
| 安装尺寸 | 标准 |
| 保护面积 | 标准 |
| 3C证书编号 | 2016081801001170 |
| 最大长度 | 200米 |
| 品牌 | 辉控 |
| 型号 | JTW-LD-HK3003 |
型号：JTW-LD-HK3003
一.JTW-LD-HK3003型缆式线型感温火灾探测器概述
JTW-LD-HK3003型缆式线型感温火灾探测器（以下简称探测器）是一种可恢复式火灾探测产品，该探测器以中华人民共和国**标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。
二.JTW-LD-HK3003型缆式线型感温火灾探测器
工作原理

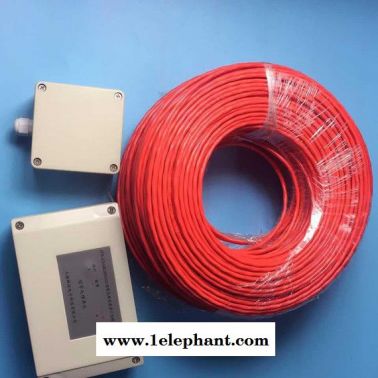

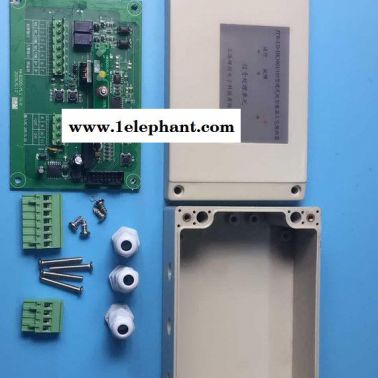

探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为0.6mm的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。
三. JTW-LD-HK3003型缆式线型感温火灾探测器
主要功能特点及技术性能
符合中华人民共和国**标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。
具有定温报警功能，定温报警阈值为85℃。
**大使用长度≤200m。
具有火灾报警、故障报警两组独立无源继电器触点输出。
可以监视感温电缆的开路、短路故障。
感温电缆具有可恢复功能。
感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。
四．JTW-LD-HK3003型缆式线型感温火灾探测器
主要技术参数：
1.报警温度85℃±10％
2.使用环境温度：-10℃～50℃
3.使用环境相对湿度：≤95％，无凝露.
4.工作电压：
5.静态监视电流：工作电压30V时 ≤25mA
工作电压24V时 ≤40mA
工作电压10V时 ≤90mA
6.报警状态电流：工作电压30V时 ≤40mA
工作电压24V时 ≤70mA
工作电压10V时 ≤160mA
7.自恢复保险丝: 350 mA
8．火警输出形式：继电器（报警时闭合）输出
故障输出形式：继电器转换触点输出
9．继电器触点容量：1A/24VDC
10.外形尺寸:

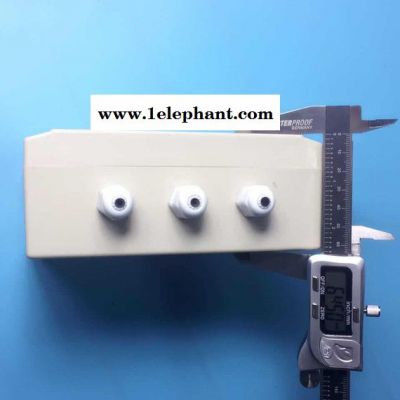

信号处理单元外形尺寸(长x宽x高):160.0mm x100.0mm x64.5mm
终端单元外形尺寸(长x宽x高):80mmx82mm x56mm
五．JTW-LD-HK3003型缆式线型感温火灾探测器
主要应用场所
电缆隧道、电缆廊道、电缆夹层等电缆类区域；
皮带输送机或系统等；
液压站及润滑油库、油管廊及其它供油系统场所；
电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；
酒库、仓库及货架库等；
工业过程及材料输送系统；
化学品储存工厂；
计算机房、电气控制室以及其它洁净厂房等。
