| 加工定制 | 是 |
|---|---|
| 种类 | 位移 |
| 材料 | 金属 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 多晶 |
| 制作工艺 | 集成 |
| 输出信号 | 数字型 |
| 防护等级 | IP66/IP67 |
| 线性度 | ±0.0439°（%F.S.） |
| 重复性 | ±0.0439°（%F.S.） |
| 灵敏度 | ±0.0220° |
| 分辨率 | 4096 |
| 品牌 | POSITAL |
| 型号 | OCD-PPA1B-1212-C100-CRW |

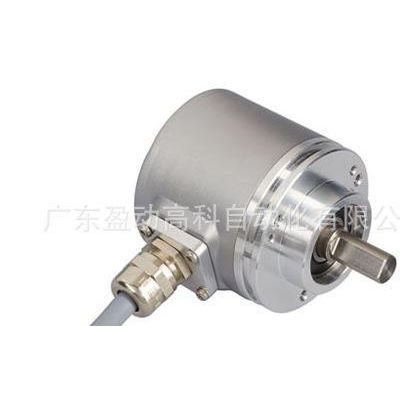

IXARC 旋转编码器
OCD-PPA1B-1212-C100-CRW
接口
接口位并行（推挽）
手动功能测量旋转方向可以通过电缆或连接器进行设置
输出
输出驱动器推挽式
电气数据
电源电压10 – 30 VDC（电源符合EN 50178）
功耗≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC
功耗≤ 1.5 W
启动时间< 250 ms
建立时间80 ms
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
MTTF 15.9 年在40 ℃下
传感器
技术光学
单圈分辨率12 位
分辨率 多圈12 位
多圈技术机械齿轮组（无需电池）
Printed at 24-11-2014 10:11
- 2 -
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP66/IP67
工作温度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式夹紧法兰, ø 58 mm
法兰材料铝
轴的类型实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径ø 10 mm (ø 0.39")
轴的材料不锈钢 V2A (1,4305; 303)
**大轴负载轴向 40 N (4.5 lbs), 径向 110 N
**小机械寿命430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55
(40 N / 110 N)
转子转动惯量≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
**高机械速度≤ 12000 1/min
耐冲击性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性≤10G（16毫秒半弦波，EN60068-2-29）
耐振动性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度62,5 mm (2.46")
重量290 g (0.64 lb)
电气连接
连接方向径向
电缆长度1 m [39"]
导线截面0.14 mm² / AWG 26
材料 / 类型PVC
电缆直径9.3 mm (0.37 in)
**小弯曲半径50 mm (2 in) 固定, 100 mm (4 in) 弯曲
連接計劃
Printed at 24-11-2014 10:11
- 3 -
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。© 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
