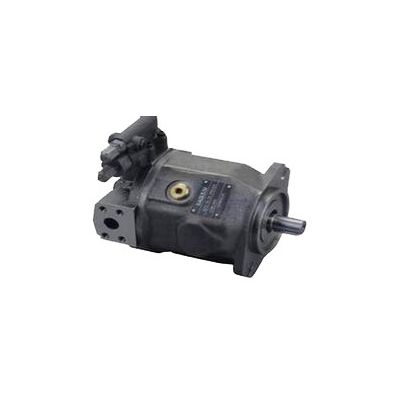

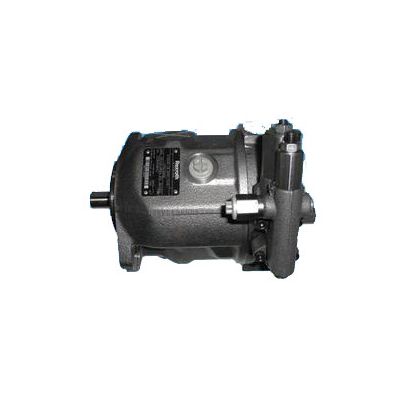

代理A10VSO45DR/31R-PPA12N00原装进口力士乐油泵

专业销售德国原装进口力士乐液压元件及液压系统设计。主要经营产品有力士乐油泵、力士乐柱塞泵、力士乐叶片泵、REXROTH油泵、REXROTH柱塞泵、REXROTH叶片泵等系列产品。欢迎新老客户来电来函咨询洽谈！

-------------------------------------------------------------------------------

力士乐油泵概述

力士乐油泵是液压系统的动力机构，它将原动机（电动机、内燃机等）的机械能转变为液体的压力能。

力士乐油泵可以分为容积式和非容积室（蜗轮式）两种。

非容积式有离心泵、轴流泵等，利用高速旋转的叶轮使进口产生真空吸入液体，并在出口连续输出压力液体。这种泵进口与出口相通，效率随液体粘度增加而降低，并且输出液体量随出口压力升高而显著减少。 　　

容积式泵是通过一个封闭的空间容积的变化来实现吸油和压油的。当这个封闭容积由小变大时进行吸油，由大变小时进行压油。典型的为力士乐柱塞泵，柱塞从缸孔中拉出时吸油，压进时压油。这种泵进口与出口是被隔开的，效率取决于隔开吸压油腔的各对运动零件间的结构工艺间隙及油液的粘度等。粘度越高效率越高，输油量几乎保持不变（因效率略有影响，另外压力升高至18MPa，油液会被压缩1%）。

-----------------------------------------------------------------------------------

Rexroth油泵如何实现变量

Rexroth轴向柱塞泵变量是通过改变柱塞行程（改变变量头偏角）； 　　

Rexroth径向柱塞泵变量是通过改变定子偏心。

-----------------------------------------------------------------------------------

力士乐油泵的供油和自吸

Rexroth柱塞泵具有一定的自吸能力，但自吸的高度不宜超过500mm，并且严禁在吸入管道上安装滤油器，吸入管道直径不小于推荐数值，另外自吸时一定要把泵先调至全偏角。 　　

在转速超过1500rpm时，宜采用供油，供油压力为0.7MPa左右。在开式系统中，供油泵的流量应为该泵的130%，在闭式系统中，供油泵的流量应为该泵的35%。

-----------------------------------------------------------------------------------

REXROTH油泵应用范围

1、REXROTH柱塞泵一般用于机床、冶金、锻压、矿山及起重机械的液压传动系统中，特别广泛地应用于大功率的液压传动系统中。

2、REXROTH叶片泵一般主要用在矿业，煤炭，冶金，化工，环保等行业。一般意义的砂泵更多是指用在环保，挖沙，河道清淤等行业较多。这个系列砂泵主要以ES或者G系列的较多。除此之外，叫做砂泵的类型还有很多，石油领域的SB砂泵，矿业上的PS砂泵系列等等。本文介绍的砂泵主要以通常意义上的ES或G系列的挖沙，环保行业的用的砂泵。

3、REXROTH齿轮泵适用于输送石油、化工、涂料、染料、食品、油脂、等行业中的牛顿液体或非牛顿液体，输送液体的种类可由轻质、挥发性液体，直至重质、粘稠，甚至半固态液体。

-----------------------------------------------------------------------------------

REXROTH油泵分类

　　力士乐油泵有三大类：力士乐柱塞泵，力士乐叶片泵，力士乐齿轮泵，REXROTH力士乐柱塞泵根据倾斜元件的不同，有斜盘式和斜轴式两种。斜盘式是斜盘相对回转的缸体有一倾斜角度，而引起柱塞在泵缸中往复运动。传动轴轴线和缸体轴线是一致的。这种结构较简单，转速较高，但工作条件要求高，柱塞端部与斜盘的接触部往往是薄弱环节，REXROTH叶片泵只不过是离心泵的一种具体应用的泵而命名。实质上砂泵只是一个笼统的叫法，力士乐齿轮泵是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。主轴上的主动内齿轮带动其中外齿轮同向转动，在进口处齿轮相互分离形成负压而吸入液体 。

REXROTH柱塞泵：斜轴式的斜盘轴线与传动轴轴线是一致的。它是由于柱塞缸体相对传动轴倾斜一角度而使柱塞作往复运动。流量调节依靠摆动柱塞缸体的角度来实现，故有的又称摆缸式。它与斜盘式相比，工作可靠，流量大，但结构复杂。 轴向柱塞泵与径向柱塞泵比较，排出压力高，它一般可在20～50MPa范围内工作，效率也高，径向尺寸小、结构紧凑、体积小、重量轻。但结构较径向柱塞泵复杂，加工制造要求高，价格较贵。 为了提高效率，在应轴向柱塞泵一般都由缸体、配油盘、柱塞和斜盘等主要零件组成。缸体内有多个柱塞，柱塞是轴向排列的，即柱塞的中心线平行于传动轴的轴线，因此称它为轴向柱塞泵。但它又不同于往复式柱塞泵，因为它的柱塞不仅在泵缸内做往复运动，而且柱塞和泵缸与斜盘相对有旋转运动。柱塞以一球形端头与斜盘接触。在配油盘上有高低压月形沟槽，它们彼此由隔墙隔开，保证一定的密封性，它们分别与泵的进油口和出油口连通。斜盘的轴线与缸体轴线之间有一倾斜角度。

REXROTH叶片泵：一般主要用在矿业，煤炭，冶金，化工，环保等行业。一般意义的砂泵更多是指用在环保，挖沙，河道清淤等行业较多。REXROTH叶片泵工作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。 REXROTH叶片泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。 REXROTH叶片泵以其结构简单、使用维修方便、效率较高而成为农业上应用最广泛一种水泵，但也因提不上水而令人倍感烦恼。

-----------------------------------------------------------------------------------

REXROTH油泵结构

1、柱塞泵它是由于柱塞缸体相对传动轴倾斜一角度而使柱塞作往复运动。流量调节依靠摆动柱塞缸体的角度来实现，故有的又称摆缸式。它与斜盘式相比，工作可靠，流量大，但结构复杂。 轴向柱塞泵与径向柱塞泵比较，排出压力高，它一般可在20～50MPa范围内工作，效率也高，径向尺寸小、结构紧凑、体积小、重量轻。但结构较径向柱塞泵复杂，加工制造要求高，价格较贵。

2、REXROTH叶片泵均为卧式、单泵壳结构的离心泵。采用特殊的卡箍夹紧泵体与泵盖，泵的吐出口方向可在360度的任何一个位置，安装使用方便。 砂泵的轴承组件采用圆筒式结构，便于调整叶轮与泵体之间的间隙，维修时可整体拆除。轴承采用油脂润滑。砂泵的轴封形式有填料密封、付叶轮密封、机械密封。砂泵流道宽畅，汽蚀性能好，效率高，耐磨蚀。

3、力士乐齿轮泵是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。主轴上的主动内齿轮带动其中外齿轮同向转动，在进口处齿轮相互分离形成负压而吸入液体，齿轮在出口处不断嵌入啮合而将液体挤压输出。由于这种独特结构，所以特别适用于输送粘度大的介质，粘度范围为：0.2-1000000cp可反向输送，只要更换电机转向即可；力士乐内啮合泵体可转向，进出口位置成直角，便于选配进出口位置；力士乐齿轮泵在泵体、端盖、轴承座间都有连接方便的保温或冷却介质的进出接口。REXROTH啮合具有：无困油现象、输送平稳、效率高、噪音小，使用寿命厂的优点。内啮合齿轮泵适用于输送石油、化工、涂料、染料、食品、油脂等行业中的牛顿液体或非牛顿液体，输送液体的种类可由轻质、挥发性液体，直至重质、粘稠，甚至半固态液体。

-----------------------------------------------------------------------------------

REXROTH油泵应用

　　REXROTH轴向柱塞泵一般用于机床、冶金、锻压、矿山及起重机械的液压传动系统中，特别广泛地应用于大功率的液压传动系统中。 REXROTH叶片泵一般主要用在矿业，煤炭，冶金，化工，环保等行业。一般意义的砂泵更多是指用在环保，挖沙，河道清淤等行业较多。这个系列砂泵主要以ES或者G系列的较多。除此之外，叫做砂泵的类型还有很多，石油领域的SB砂泵，矿业上的PS砂泵系列等等。本文介绍的砂泵主要以通常意义上的ES或G系列的挖沙，环保行业的用的砂泵。 REXROTH齿轮泵适用于输送石油、化工、涂料、染料、食品、油脂等行业中的牛顿液体或非牛顿液体，输送液体的种类可由轻质、挥发性液体，直至重质、粘稠，甚至半固态液体。

-----------------------------------------------------------------------------------

规格10至140

轴向柱塞斜盘结构

开式回路

31系列（规格18至140）

52系列（规格10）

控制器和主动器产品范围广（如下）

同规格的通轴结构，可形成组合泵（不包括规格10）

二、A10VSO型号 (31和52系列)

规格10至140

轴向柱塞斜盘结构

开式回路

31系列（规格18至140）

52系列（规格10）

控制器和主动器产品范围广（如下）

同规格的通轴结构，可形成组合泵（不包括规格10）

REXROTHA10VSO型变量柱塞泵31R系列

开式回路 RC 92 711/09.00

规格28....140

31R系列

额定压力280 bar

峰值压力 350 bar

---------------------------------------------------------------------------------------

力士乐油泵特点:

— 用于液压开式回路的斜盘结构轴向柱塞变量泵

— 流量正比于驱动转速和排量，并能通过调节斜盘倾角实 现无级变量

—ISO标准的安装法兰

— 法兰连接符合SAE米制

— 有两个壳体泄油孔

— 优良的吸入性能

— 允许连续运行压力可达280 bar

— 低噪声

— 长寿命

— 驱动轴能承受轴向及径向负载

— 高的功率/重量比

— 广范围的多种控制形式

— 控制响应时间短

— 采用通轴结构，可用于多回路系统

---------------------------------------------------------------------------------------------

型号选型参考详解：

举例型号：A10VSO18DFR1/31R-PPA12N00

A10VS→斜盘式变量泵，此系列工业驱动用，公称压力 28MPa，最高压力35MPa；

O →运行方式，此系列用于开式回路系统；

18 →排量规格此型号为18m3（另有10、28、45、71、100、140等常见规格排量）

DFR1→控制机构，（DG表示两位控制直接驱动；DR(G)表；示压力控制远程控制；DFR（1）压力/流量控制 ；带有1指在X油路无小孔；DFLR压力/流量/功率控制；FHD流量 控制，和先导压力有关带压力控制；FE1**流量电控；DFE1**压力/流量电控；ED电液压力控制）；

31 →产品系列

R →转动方向（R顺时针，L逆时针）

P →密封（P指带FKM轴封的NBR(丁晴橡胶，符合DIN ISO 1629),V指FKM(佛橡胶，符合DIN ISO 1629)）

P →轴端（P指带键直轴 DIN 6885,S指花键轴SAE,R指花键轴SAE(较高的通轴驱动转矩)）；

A →安装法兰孔（A指ISO 2孔，B指ISO 4孔）；

12 →工作油口连接，{压力油口B 吸油口S}在相反方向 ，SAE油口米制固定螺钉；

N00→通轴，（N00无通轴驱动；有通轴驱动带轴向泵、齿轮泵回径向柱塞泵KB2、K51、KB3、K01等等）

--------------------------------------------------------------------------------------------------

常规型号:

德国力士乐柱塞泵A4VSO 40排量:

A4VSO40DR/10R-PPB13N00

A4VSO40LRG/10R-PPB12N00

德国力士乐柱塞泵A4VSO 71排量:

A4VSO71DR/10R-PPB13NOO

A4VSO71DR/22R-PPB13N00

A4VSO71DR/30R-PPB13NOO

A4VSO71LRG/10R-PPB12N00

德国力士乐柱塞泵A4VSO 125排量:

A4VSO125DR/30R-PPB13NOO

E-A4VSO125DR/30R-PPB13N00

德国力士乐柱塞泵A4VSO 180排量:

A4VSO180DFR/22R-PPB13N00

A4VSO180DR/30R-PPB13N00

A4VSO180EO2/30R-PPB13N00

A4VSO180LR2/30R

E-A4VSO180DR/30R-PPB13NOO

A4VSO250

A4VSO355

E-A4VSO355DR/30R-PPB13NOO

A4VSO500

德国力士乐柱塞泵A10VSO 10排量：

A10VSO10DR/52R-PPA14N00

德国力士乐柱塞泵A10VSO 18排量：

A10VSO18DR/31R-PPA12N00

A10VSO18DR/31R-PPA12K01

A10VSO18DFR1/31R-PPA12N00

A10VSO18DFR1/31R-PPA12K01

A10VSO18DFR/31R-PPA12N00

A10VSO18DFLR/31R-PPA12N00

A10VSO18DG/31R-PPA12N00

A10VSO18DRG/31R-PPA12N00

A10VSO18DFE1/31R-PPA12N00

A10VSO18FHD/31R-PPA12N00

A10VSO18ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 28排量：

A10VSO28DR/31R-PPA12N00

A10VSO28DR/31R-PPA12K01

A10VSO28DFR1/31R-PPA12N00

A10VSO28DFR1/31R-PPA12K01

A10VSO28DFR/31R-PPA12N00

A10VSO28DFLR/31R-PPA12N00

A10VSO28DG/31R-PPA12N00

A10VSO28DRG/31R-PPA12N00

A10VSO28DFE1/31R-PPA12N00

A10VSO28FHD/31R-PPA12N00

A10VSO28ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 45排量：

A10VSO45DR/31R-PPA12N00

A10VSO45DR/31R-PPA12K01

A10VSO45DFR1/31R-PPA12N00

A10VSO45DFR1/31R-PPA12K02

A10VSO45DFR/31R-PPA12N00

A10VSO45DFR/31R-PPA12K01

A10VSO45DFR/31R-PPA12K26

A10VSO45DFLR/31R-PPA12N00

A10VSO45DG/31R-PPA12N00

A10VSO45DRG/31R-PPA12N00

A10VSO45DFE1/31R-PPA12N00

A10VSO45FHD/31R-PPA12N00

A10VSO45ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 71排量：

A10VSO71DR/31R-PPA12N00

A10VSO71DR/31R-PPA12K01

A10VSO71DFR1/31R-PPA12N00

A10VSO71DFR1/31R-PPA12K02

A10VSO71DFR/31R-PPA12N00

A10VSO71DFR/31R-PPA12K27

A10VSO71DFLR/31R-PPA12N00

A10VSO71DG/31R-PPA12N00

A10VSO71DRG/31R-PPA12N00

A10VSO71DFE1/31R-PPA12N00

A10VSO71FHD/31R-PPA12N00

A10VSO71ED/31R-PPA12N00

德国力士乐柱塞泵A10VSO 100排量：

A10VSO100DR/31R-PPA12N00

A10VSO100DR/31R-PPA12K01

A10VSO100DFR1/31R-PPA12N00

A10VSO100DFR1/31R-PPA12K01

A10VSO100DFR/31R-PPA12N00

A10VSO100DFLR/31R-PPA12N00

A10VSO100DG/31R-PPA12N00

A10VSO100DRG/31R-PPA12N00

A10VSO100DFE1/31R-PPA12N00

A10VSO100DFE1/31R-PPA12K02

A10VSO100FHD/31R-PPA12N00

德国力士乐柱塞泵A10VSO 140排量：

A10VSO140DR/31R-PPB12N00

A10VSO140DR/31R-PPB12K01

A10VSO140DFR1/31R-PPB12N00

A10VSO140DFR1/31R-PPB12K01

A10VSO140DFR/31R-PPB12N00

A10VSO140DFLR/31R-PPB12N00

A10VSO140DG/31R-PPB12N00

A10VSO140DRG/31R-PPB12N00

A10VSO140DFE1/31R-PPB12N00

A10VSO140DFE1/31R-PPB12N002

A10VSO140FHD/31R-PPB12N00

A10VSO140ED/31R-PPB12N00

德国力士乐叶片泵PV7系列:

PV7-11/06-10RA01MA0-10

PV7-16/10-14

PV7-16/10-14RE01MZ0-16

PV7-17/10-20RE01MCO-10

PV7-17/16-20RE01MC0-16

PV7-17/16-30RE01MCO-08

PV7-18/100-118RE07MC0-16

PV7-1X/10-14RE01MCO-10
