| 表面处理 | 镀锌 |
|---|---|
| 产地 | 河北 |
| 规格 | AAA电缆故障探测仪标准 |
| 类型 | 其他 |
| 名称 | 电缆故障探测仪 |
| 认证 | ISO9001-2000 |
| 适用范围 | 电力施工 |
| 执行质量标准 | 国标 |
| 品牌 | 德派尔 |
| 型号 | DX01 |
| 加工定制 | 是 |
一、电缆探测仪产品介绍
地下电缆探测仪主要由振荡器、接收 器、大号探头、小号探头组成，是通信、电力电缆施工和维护工作中的常用仪器，可以测定地下电缆及金属管线的准确位置和埋设深度，或测定架空电缆芯线障碍的 准确部位。为电缆、管线的改建扩建维修提供了方便，可减少开控地面，节省人力、物力和时间，因此是各邮电局和工矿企业必备的仪器。
二、电缆探测仪产品属性
2.1 探测地下电缆、光缆的走向和埋深
采用“芯线放音法”（光缆钢芯放音）
（1）埋深在1.5m以内时，有效探测范围25Km；
（2）埋深在2.5m以内时，有效探测范围10Km；
（3）探测电缆（光缆）平面分布位置，误差不大于5cm。
2.2 探测地下金属管线（油管、汽管、水管）的走向和埋深
采用“管线放音法”（电缆铅皮放音法）
（1）有效探测半径：800m；
（2）有效探测深度：在100m内可达5m；在300m内可达4m。

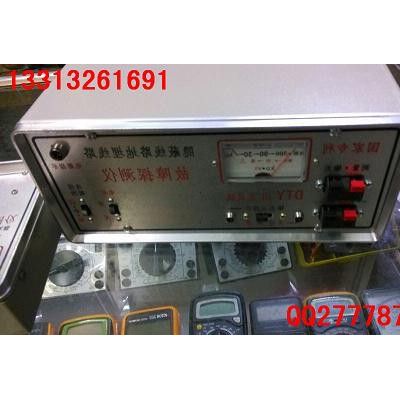

3.1 发送机
电源电压：12V锂电池；电源消耗：760mA（**大信号时），35mA（静态电流），充足电后可连续工作8h；
输出功率：6W； 输出阻抗：8Ω、16Ω、25Ω、50Ω、75Ω、150Ω、300Ω、600Ω、1KΩ、2KΩ；
信号频率：512Hz连续、断续信号；频率稳定度：±1 Hz；断续时间：0.5s；尺 寸：235mm×195mm×110mm；重 量：3.5Kg（包括地钎、输出引线）。
3.2 接收机
电源电压：9V（5号电池6节）；电源消耗：16mA（静态电流）；
信号频率：512±0.5Hz； 接收灵敏度：输出信号0.775V时，输入信号 ≤ 15uV；噪 音：<3mV；
断续时间：0.5s； 工作温度：-10℃～+40℃；尺 寸：207mm×110mm×50mm； 重 量：0.65Kg。
三、电缆探测仪性能特点
1）便携轻巧，使用方便，充电电池供电，一人即可操作，四项测试一次完成。
2) 数字化设计，软件控制，性能稳定、可靠。
3）大屏液晶界面，中文显示，一看**懂，易学、易会。
4）所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
5）发射机恒功率输出、自动匹配，保证本机工作在**状态。内置欧母表功能，自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。
6）具有背光功能，适应夜间操作。
四、电缆探测仪主要用途
本 仪器具有高度抗干扰能力、使信号噪声比提高40db、适用于强电力干扰环境下工作。 1、 能探测地下电缆及地下金属管线的走向和埋深，平面位置误差不大 于5厘米。 2、 能探测空架电缆芯的混线，地气障碍点，其障碍点接触电阻不能大于2干欧。 3、 配上探针（接地规）能探测无屏蔽地下直埋塑料电缆的混 线、地气障碍点其地气障碍点接触电阻不能大于2.5兆欧。

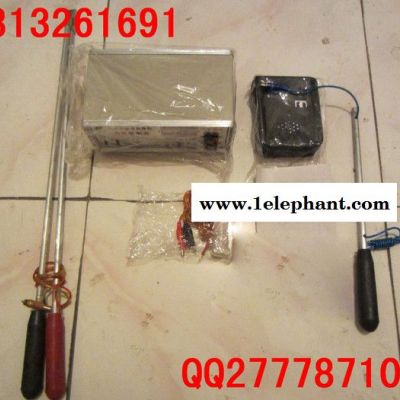

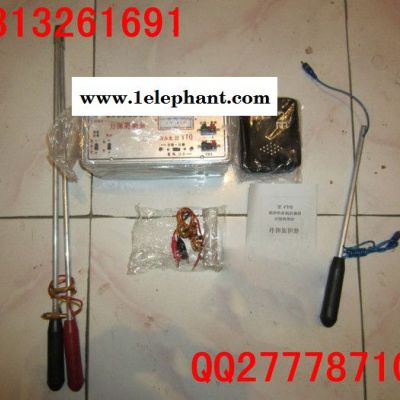

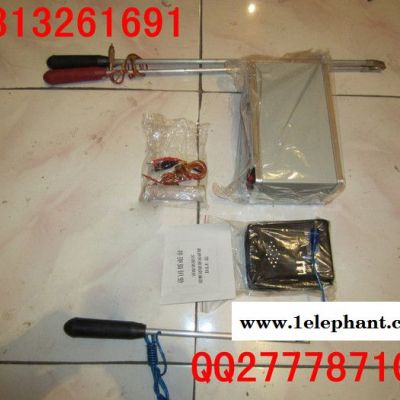

五、电缆探测仪其他说明（结构）
1）ZN17-DZY-95C信号发送机 1 台 2） ZN17-DZY-95C接收机 1 台
3） 探杆 1 根 4) 耳机 1 副
5) 地钉 2 根 6) 黑色地钉线 2 条 7) 红色信号输出线 1 条
