| 电动机功率 | 详见说明 |
|---|---|
| 电动机转速 | 详见说明 |
| 类型 | 移动式输送机 |
| 外形尺寸 | 详见说明 |
| 用途 | 采矿 |
| 重量 | 3838 |
| 品牌 | 华矿 |
| 型号 | YTR6 |
| 加工定制 | 是 |
产品简介
矿用瑞利波探测仪是利用多道瞬态面波勘探原理，针对煤矿构造以及其他地质异常体的不同频散特性，实现对迎头前方以及巷道侧帮、煤层顶底板等方向的异常构造探测。
适用范围
1、掘进迎头前方构造探测，如断层、裂隙带、煤层变薄等；
2、巷道侧翼已揭露断层跟踪及隐伏构造探测；
3、工作面内隐伏构造、煤层不连续地质体的探测；
4、下组煤层厚度及深度变化探测；
5、巷道顶、底板隔水层厚度探测；
6、其他一些用途的探测。
产品参数
■ 专业平台
仪器采用的ARM11 A8 S5PV210处理器，主频1G，512M DDR2 SDRAM，1G NAND FLASH，仪器采用了∑-△24位ADC、STM32专业数据处理平台等先进技术，支持远程固件升级，形成一个高性能的硬件数据采集和处理系统，具有实用性、先进性和新颖性。
■ 功能强大
仪器携带分辨率为1200×600的10寸宽屏的液晶显示屏，波形、参数以及人机操作显示分布合理且人性化，仪器中数据文件管理采用Linux文件管理方式，可以方便的实现文件的显示、删除、导出等功能，通信采用了计算机的USB口，大大提高了仪器的实用性。仪器支持动圈振动速度检波器和及速度数字检波器，使得仪器可适合于不同的探测环境。仪器支持现场快速解析数据出初步成果图，为现场工作提供有力保障。
■ 数据处理能力强
仪器拥有相位差法和频散谱法两种提取频散曲线的方法，针对现场探测环境的需求，可以有针对性的选择有效的方法提取有效的瑞利波频散曲线，同时仪器提供频散曲线正反演功能，通过专业的拟地震曲线来表示探测结果。
■ 探测时间长
仪器采用标称电压6.4V，容量8000mAh的锂电池组供电。连续工作时间可达4个小时以上，同时具有过压、过流、短路的保护功能。
■ 探测深度大
通过特制的震源信号激发装置，高灵敏度的检波器以及专业的信号处理方法等，使瑞利波信号中的极低频部分得以保留，为探测深度的增加提供了有力的保障。
■ 安全性更强
仪器主机电路全部为本质安全电路，并且通过矿用产品MA安全标志审查，并按照规定程序批准的图样和技术文件制造生产，已取得该矿用产品MA安全标志，可在瓦斯、煤尘混合物等环境中安全使用。
瑞利波勘探特点
瑞利波的能量分布**于自由表面垂向方向为两倍瑞利波波长范围的薄层介质内。说明瑞利波的探测深度有限，主要是用来解决浅层地质问题。瑞利波对浅表薄层勘探具有分辨率高、施工条件要求低、仪器轻便、探测速度快、经济效益好等优点。
工程案例
某地表层位分析试验

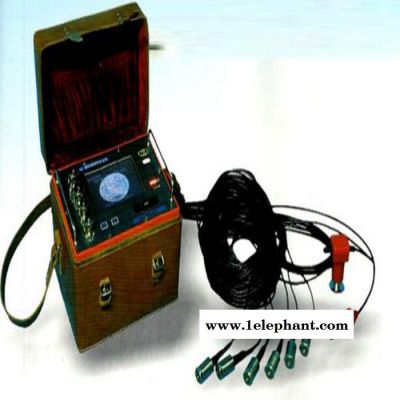

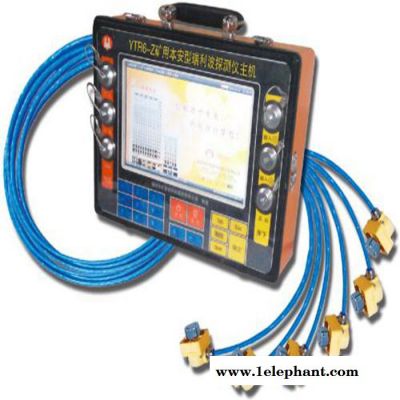

产品实物图
