| 产地 | 上海 |
|---|---|
| 尺寸 | 4-6微米 mm（毫米） |
| 工作电流 | 监视状态≤15mA，报警状态≤35mA 安培 |
| 工作电压 | 220V |
| 环境湿度 | ≤95%HR，无结露 |
| 环境温度 | -10℃#160;—#160;+55℃或-40℃#160;—#160;+70℃（增强型） |
| 探测距离 | 35m |
| 品牌 | 安誉 |
| 型号 | 双波段红外火焰探测器 |
| 是否加工定制 | 否 |
详细说明

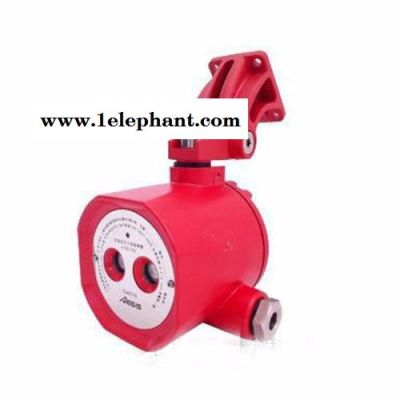

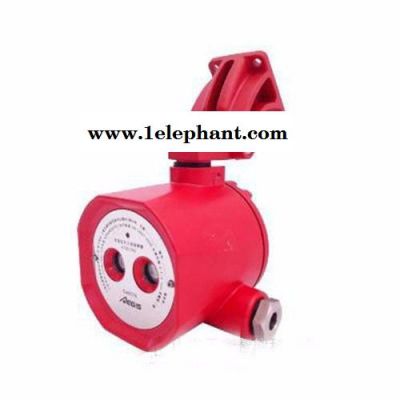

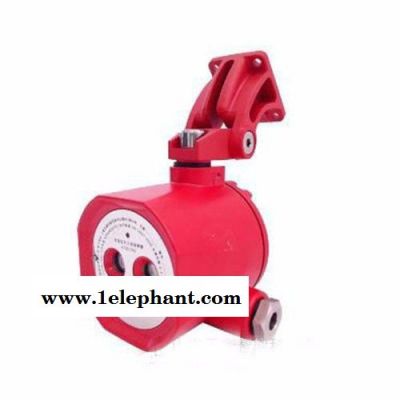

双波段红外火焰探测器运用了先进的火焰分析技术，是一种低成本高效能的火焰探测器，能探测到有机材料（碳氢化合物）燃烧火焰的早期报警，且有较高的抗干扰能力。此探测器内含二个窄带红外传感器（4-6微米）和光学过滤器，对二氧化碳发射光谱（4.4微米）具有较高的灵敏度。当检测到相应红外频谱模型的数据与火焰的红外频谱相一致时，探测器才报警，这可以确保探测器准确无误的探测火焰信号
功能特点： 1、由双波长红外探测原理研发；
2、内置高性能32位微处理计算芯片；
3、探测方位可360度调节；
4、红外探视视角110度，轴线探测距离可达35米；
5、专利信号处理算法，最大程度消除误报；
6、自带两路火警、故障继电器输出；
7、可靠的系统故障自诊断功能；
8、ExdⅡCT6防爆等级，适用于1区和2区危险场所；
9、CCCF消防产品认证；
2、“探测区域示意图”中探测区域垂直与水平方向一致；
3、上图显示100%位置为最大探测距离D(max),各个角度的探测距离可由图上黑色边缘部分的百分比乘以D(max)计算得出；
4、各类环境下的最大探测距离D(max)详见下表：
| 最大探测距离D(max) | ||
| 火源情况 | A705/IR2双红外火焰探测器 | |
| 汽油 | 0.1m2火盘（0.3m*0.3m） | 35m |
| 正庚烷 | 50m | |
| 柴油 | 35m | |
| 煤油 | 35m | |
| 航空煤油 | 35m | |
| 酒精 | 35m | |
| 异丙醇 | 30m | |
| 甲醇 | 25m | |
| 聚丙烯 | 10m | |
| 纸张 | 25m | |
| 甲烷 | 0.5m(H)*0.2m(w)气体火焰 | 30m |
| LPG丙烷 | / | |
| 氢气 | / | |
| 氨气 | / | |
| 硅烷 | 0.3m火焰 | / |
| 镁铝金属 | / | / |
| 基本参数 | ||||
| 项目 | 规格 | |||
| 名称 | 点型红外火焰探测器 | |||
| 执行标准 | l GB15631-2008《特种火灾探测器》 | |||
| l GB3836.1-2000《爆炸性气体环境用电气设备》第1部分：通用技术要求 | ||||
| l GB3836.2-2000《爆炸性气体环境用电气设备》第2部分：隔爆型“D” | ||||
| 传感器 | 锐探AE-S708/4和AE-S708/5红外热释电传感器 | |||
| 光学窗口 | 白宝石（Al2O3） | |||
| 壳体 | l 材料：铝合金 | |||
| l 成型工艺：压铸 | ||||
| l 涂覆工艺：表面静电粉末喷涂，内部金属钝化处理。 | ||||
| 重量 | ≤1kg | |||
| 防爆和防护 | l 防爆：EXdⅡCT6 | |||
| l 防护：IP66 | ||||
| 工作参数：
|
| |||
| 项目 | 规格或状态 |
| ||
| 供电电源 | 最小 | 标准 | 最大 | |
| 18VDC(可定制12VDC) | 24VDC | 30VDC | ||
| 工作电流 | 监视状态≤15mA，报警状态≤35mA | |||
| 预热时间 | 通电后60s | |||
| 火灾报警 | 当被监视区域发现火焰时，探测器进入火警状态； | |||
| 火警输出继电器动作，红色火警指示灯点亮； | ||||
| 故障报警 | 当发现传感器、电源等异常时，探测器进入故障报警状态； | |||
| 故障输出继电器动作，黄色故障指示灯点亮； | ||||
| 当火警和故障同时发生时，火警优先； | ||||
| 报警阈值 | 1-3级可调（通过电磁棒设定） | |||
| 监视状态每次绿灯闪烁次数表示报警阈值 | ||||
| 报警延迟 | 0-30S可调（出厂时设置为0S） | |||
| 漂移补偿 | 传感器硬件补偿和智能软件补偿结合模式 | |||
| 可有效补偿因温度、环境变化和元器件长期工作产生的漂移 | ||||
| 干扰源抑制 | 可有效抑制非火焰干扰源的影响，如阳光（直射和反射）、常用人工光源、背景辐射源、热移动物体、电焊等 | |||
| 指示灯 | l 监视状态：绿灯闪亮 | |||
| l 火警状态：红灯常亮 | ||||
| l 故障状态：黄灯常亮 | ||||
| 输出 | l 火警继电器，报警时动作，输出触点3A@30VDC 3A@250VAC | |||
| l 故障继电器，故障时动作，输出触点3A@30VDC 3A@250VAC | ||||
| l 串行通讯接口 | ||||
| 环境参数： | ||||
| 项目 | 规格 | |||
| 工作温度 | -10℃ — +55℃或-40℃ — +70℃（增强型） | |||
| 工作湿度 | ≤95%HR，无结露 | |||
| 储存温度 | -40℃ — +85℃ | |||
| 设置和记录： | ||||
| 项目 | 内容 | |||
| 设置 | 使用PC和专用软件，通过串行通讯口可设置探测器的报警参数： | |||
| l 报警模式 | ||||
| l 报警阈值 | ||||
| l 报警延迟时间 | ||||
| 需专业人士操作和密码授权 | ||||
| 简易设置 | 利用手边的磁铁，控制内置干簧管调整报警灵敏度 | |||
| 记录查询 | 使用PC和专用软件，通过串行通讯口可查询探测器的内部记录 | |||
| l 出厂设置：报警阈值、延迟时间。 | ||||
| l 用户设置（缺省默认出厂设置）：报警阈值、报警延迟时间。 | ||||
| l 工厂功能：维护、标定、补偿参数信息、合格标识、软件版本、产品ID等。 | ||||
| 需专业人士操作和密码授权 | ||||
