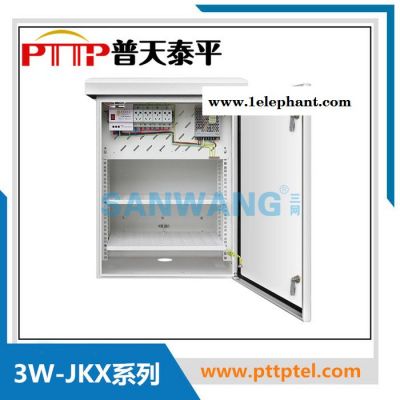

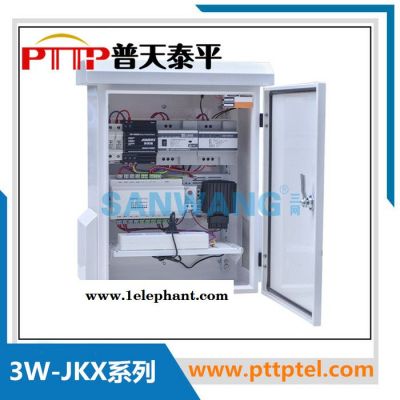

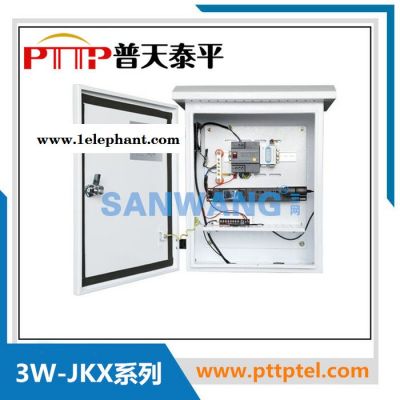

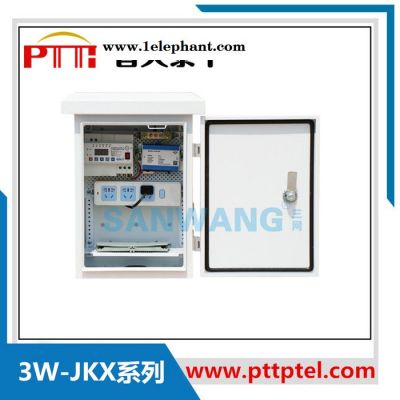

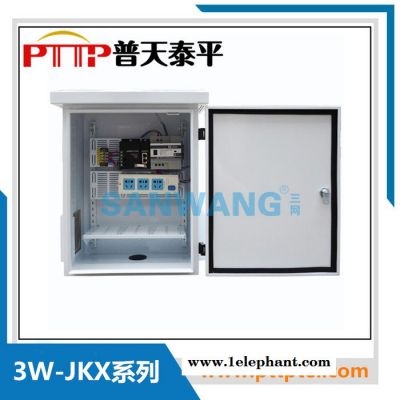

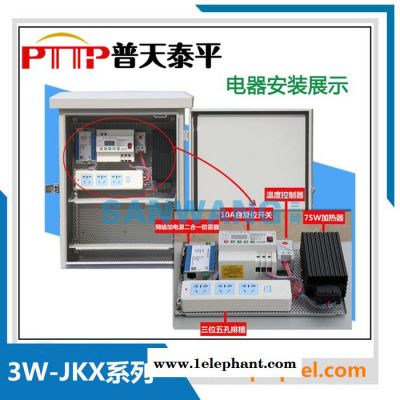

视频监控前端控制箱户外摄像头防雷应用案例

2022-02-09 21:00948
价格 0.55
发货 浙江宁波市预售,付款后10天内
品牌 泰平通信,三网通信,SanWang
产地 浙江.宁波
额定电流 500V
库存 5000000起订100台
产品详情
产地 浙江.宁波
额定电流 500V
外壳材质 冷轧板/镀锌板/不锈钢
外形尺寸 500X400X300
品牌 PTTP普天泰平
型号 3W-JKX系列

「PTTP普天泰平|SanWang三网&3W-JKX系列监控箱(壁挂式、抱杆式、落地式)|IDF视频监控箱|视频监控前端控制箱|监控杆|监控立杆|监控设备箱|室外防水设备箱制造」专业生产监控箱|智慧城市监控箱|雪亮工程监控箱|天网工程监控箱|全球眼视频监控箱|室外治安监控箱|平安城市视频监控前端箱|平安城市一体化视频监控箱|户外道路防水智能设备箱|4G公交站点监控落地机柜|卡口监控箱柜|高速公路智能模块化室外防水抱杆监控箱|地铁轨道智能监控箱;服务于天网工程、雪亮工程、平安城市、智慧城市、智能交通、卡口监控、视频监控、社会治安等项目。监控箱|平安城市视频监控前端箱|立杆|平安城市监控箱|卡口监控箱柜|高速公路户外防水抱杆监控箱|地铁轨道设备箱|智能楼宇室内壁挂监控箱|雪亮工程监控箱|天网工程监控箱|视频监控集成设备前端控制箱监控箱|电控箱|监控设备箱|监控箱|视频监控前端箱|安防监控箱|监控设备箱|监控箱|小区监控箱|楼宇监控箱|弱电箱|监控立杆|钣金加工,天网箱,设备箱,监控箱;弱电箱;监控立杆;监控系统;组合式立杆;配电箱;室外防水箱;网络机柜;控制箱|室外防水监控箱 CCTV监控箱/防水监控箱/需定制设备箱/监控电源箱 铁箱 监控防水箱8换机箱 室外防水盒CCTV配电箱/电源网络弱电设备室外防水盒生产基地!楼宇对讲箱|小区安防监控箱|弱电箱|家庭信息箱|网络箱|监控立杆|小区设备箱|电话网络箱|宽带接入箱生产基地。
    浙江泰平通信技术有限公司生产的3W-JKX系列视频监控前端控制箱应《中国电信网络视频监控系统工程施工及验收规范》要求而开发设计的视频监控前端一体化规范性设备,满足前端设备在电源、防雷、视频传输、布线、安装等方面的整体要求,使运营商在工程建设中对视频监控前端箱安装与施工更规范、快捷,减少前端设备的维护工作量,降低维护成本。
◢ 箱体采用优质金属材料,符合电信集团公司《中国电信网络视频监控系统工程设计规范(暂行)》及《中国电信网络视频监控系统工程施工及验收规设计规范(暂行)》的相关要求,完全能够满足各种野外环境的放置要求;
◢ 箱体安装方式灵活多样,可以满足室外挂壁式、抱杆式、落地式等不同安装方式;
◢ 箱体内固定安装配件按不同要求设计,并考虑到安装和维护的便捷性,减少降低了安装和维护难度,再加上箱体及内部主要设备均由一个厂家提供,避免了出现问题时相互推卸责任的问题出现,厂家可以在时间内解决出现的问题,降低客户对通信运营商的投诉率,维护其企业形象;
◢ 箱体在集成各个模块的基础上,专门留有标记清晰的对外接口,接线工作非常简单,安装成本有大幅下降,给运营商节省了成本

  视频监控箱是一款为满足智能城市、平安工程、雪亮工程、智能交通等领域大数据信息化的管理要求,自主研发设计的一款智能监控箱,该产品在满足原有通讯防护箱基本功能需求外,增加了互联网通讯技术、智能城市信息化管理技术、模块化设计、防雷系统设计、完善的功能强大的数据应用,确保智能监控箱及相关系统运营设备的可靠性,连续性和智能要求。该设备为露天环境使用的全天候室外电器设备保护箱,具有防雨、防尘、通风散热、防老化、防雷击、防电磁干扰等功能。箱体采用模块化设计,安装维护方便。是大中型城市需要大数据监控的可以选择]监控设备。


                                          3W-JKX01A型视频监控箱

订货编码

3W-JKX01A1

3W-JKX01A2

3W-JKX01A3

产品型号

3W-JKX01A

3W-JKX01A

3W-JKX01A

箱体参数

外观尺寸

520*370*200mm

底板/层板

1个电气安装板;1个层板

材质

优质冷轧钢板;厚度0.8-1.5mm

门锁

304不锈钢防盗锁

基本安装


检修灯

LED灯

散热

12V散热风扇,40℃时寿命50000小时;下进风,上出风

温控模块

30℃启动

安装配件

接地铜排、熔钎盘

开箱报模块

可选

电气配件

空气开关

-

16A/2P

16A/2P

自动重合闸

-

可选

可选

电源防雷器

-

20KV电源防雷器

-

二合一防雷器

-

-

二合一防雷器

单口网络防雷器

-

标配无,可选

-

开关电源

-

DC12V/50w

DC12V/50w

插座

-

3位新国标5孔插座

3位新国标5孔插座

防护性能

IP等级

IP55

箱门密封/防水材料

PU发泡密封胶

防风

能承受60m/s的强风

防虫

不锈钢防虫网

进线保护

外观特性

防腐性能

耐酸性和耐碱性,按照GB/9274(甲)测试,通过96小时不起泡,不起皱

表面处理

喷涂阿克苏或杜邦耐候性粉末;测试时间500小时以上划痕单边延展长度:<3.0mm

颜色

标准RAL9016(白色);RAL7040、RAL7042、RAL7586可选或客户指定颜色

丝印

可选;按客户要求定制

安装方式

一体化(支持挂墙,挂杆等多种安装方式)

环境

工作温度

-20℃-70℃

湿度

5%~95%


宽度X高度X深度(mm)
300X400X150
300X400X200
300X400X250
400X500X150
400X500X200
400X500X250
400X500X300
400X600X300
500X600X300
600X800X450
600X1500X600

其他尺寸可定做。

                                         3W-JKX01B型视频监控箱


订货编码

3W-JKX01B1

3W-JKX01B2

3W-JKX01B3

产品型号

3W-JKX01B

3W-JKX01B

3W-JKX01B

箱体参数

外观尺寸

480*350*180mm

安装尺寸

430*300*160mm

底板/层板

1个电气安装板;1个层板

材质

优质冷轧钢板;厚度0.8-1.5mm

门锁

304不锈钢防盗锁

基本安装


检修灯

LED灯

散热

12V散热风扇,40℃时寿命50000小时;下进风,上出风

温控模块

30℃启动

安装配件

接地铜排、熔钎盘

开箱报模块

可选

电气配件

空气开关

-

16A/2P

16A/2P

自动重合闸

-

可选

可选

电源防雷器

-

20KV电源防雷器

-

二合一防雷器

-

-

二合一防雷器

单口网络防雷器

-

标配无,可选

-

开关电源

-

明纬50W,70℃

明纬50W,70℃

插座

-

3位新国标5孔插座

3位新国标5孔插座

防护性能

IP等级

IP55

箱门密封/防水材料

PU发泡密封胶

防风

能承受60m/s 的强风

防虫

不锈钢防虫网

进线保护

外观特性

防腐性能

耐酸性和耐碱性,按照GB/9274(甲)测试,通过96小时不起泡,不起皱

表面处理

喷涂阿克苏或杜邦耐候性粉末;测试时间500小时以上划痕单边延展长度:<3.0mm

颜色

标准RAL9016(白色);RAL7040、RAL7042、RAL7586可选或客户指定颜色

丝印

可选;按客户要求

安装方式

抱箍、挂墙

环境

工作温度

-20℃-70℃

湿度

5%~95%



                                           3W-JKX01C型视频监控箱


订货编码

3W-JKX01C1

3W-JKX01C2

3W-JKX01C3

产品型号

3W-JKX01C

3W-JKX01C

3W-JKX01C

箱体参数

外观尺寸

560*400*200mm

安装尺寸

430*300*160mm

底板/层板

1个电气安装板;1个层板

材质

优质冷轧钢板;厚度0.8-1.5mm

门锁

304不锈钢防盗锁

基本安装


检修灯

LED灯

散热

12V散热风扇,40℃时寿命50000小时;下进风,上出风

温控模块

30℃启动

安装配件

接地铜排、熔钎盘

开箱报模块

可选

电气配件

空气开关

-

16A/2P

16A/2P

自动重合闸

-

可选

可选

电源防雷器

-

20KV电源防雷器

-

二合一防雷器

-

-

二合一防雷器

单口网络防雷器

-

标配无,可选

-

开关电源

-

明纬50W,70℃

明纬50W,70℃

插座

-

3位新国标5孔插座

3位新国标5孔插座

防护性能

IP等级

IP55

箱门密封/防水材料

PU发泡密封胶

防风

能承受60m/s 的强风

防虫

不锈钢防虫网

进线保护

外观特性

防腐性能

耐酸性和耐碱性,按照GB/9274(甲)测试,通过96小时不起泡,不起皱

表面处理

喷涂阿克苏或杜邦耐候性粉末;测试时间500小时以上划痕单边延展长度:<3.0mm

颜色

标准RAL9016(白色);RAL7040、RAL7042、RAL7586可选或客户指定颜色

丝印

可选;按客户要求

安装方式

抱箍、挂墙

环境

工作温度

-20℃-70℃

湿度

5%~95%



                                 3W-JKX01D系列视频监控防雷箱


注意事项:

“全球眼”/ “平安城市”/ “320工程”等视频监控系统、安防专网系统、智能交通系统(ITS)、高速公路视频监控系统、视频监控小区、企业生产厂区监控、银行和学校安全监控等室外环境安装。

产品外观:


视频监控防雷箱是根据“全球眼”、“宽视界”、“平安工程”等视频监控设备室外安装规范和需要,而开发设计的一款集全方位用电安全保护、视频监控、网络传输设备防雷保护的一体化装置。箱内配置电源重合闸保护开关,并设有温控散热风机;当输入电源系统出现任何故障时,能快速切断电源、保护用电设备,待电源恢复正常后,开关自动重合闸、继续供电。
3W-JK02系列智能视频监控防雷箱的设计参照了《中国电信网络视频监控系统工程设计规范》、《中国电信网络视频监控系统工程施工及验收规范》和防雷标准,客户可根据需要配接光端机等视频监控传输设备。
?产品特点
??规范
??符合相关视频监控系统设计安装标准,走线规范、箱体美观,安装方便,运行可靠
安全
??全方位保护用电安全保护,视频三合一防雷保护,光端机温控散热
节约
??减少各种安装环节,操作简单方便,节约投资费用
?防护
??不锈钢箱体,适应户外安装,防水、防锈,温控散热,防护等级达到IP55
便捷
??不同形式可根据需要组合,方便安装和检修
?产品功能
??电源系统:自动重合闸电源保护,具有对用电设备的防雷、过电压、欠电压、漏电、短路全面有效的保护, 用电出现故障时,保护器跳闸;故障排除后保护器自动恢复供电, 保证设备正常工作。在室外长期运行的环境中,保障设备正常工作,达到无人值守的目的。
?综合防雷:除电源防雷外,具有对视频监控设备的电源、网络二合一雷电浪涌保护, 在雷雨季节防止雷电感应对监控设备损坏。
综合布线:根据设备配置要求,规范设计与工厂化生产,标准化布线为安装维护提供了可靠的保障。
防锈箱体:符合室外安装,防水与散热,留有安装光端机的位置,箱体尺寸与安装参照规范标准生产。

技术参数:

undefined
                                    3W-JKX01E系列视频监控前端控制箱




  标配 可选配置

* 箱体尺寸

510*380*220

510*380*220、 560*450*230、 650*450*230
690*450*230、 730*450*270、 800*500*300

670(宽)*450(深)*1250(高)mm

600(宽)*600(深)*1200(高)mm

600(宽)*800(深)*1200(高)mm

600(宽)*600(深)*1400(高)mm

600(宽)*600(深)*1600(高)mm

* 机箱箱体 室外尖顶机箱 室外平顶机箱
* 机箱安装方式 立杆抱箍固定(立杆尺寸) 立杆钢丝绳固定、 墙壁安装、 落地安装、 托板安装
* 电缆进线方式 下穿 背穿、 其它
* 箱体要求 T=1.2mm镀锌板 304不锈钢板、 冷轧板
* 电源配置 单相自动重合闸保护器:
3W-APS/2-10A(1X)
三眼万能插座(3X)

防雷插座板、 电源防雷模块、 空气开关、 普通插座板

* 视频综合防雷器配置 视频监控三合一防雷器:
3W--SV/3-220V(1X)
电源网络二合一防雷器、 视频监控二合一防雷器
四路视频防雷器、 单路网络防雷器
* 温湿配置 温控、 风扇、 防尘网 箱体表面喷涂防晒隔热漆
* 机箱其它配置 熔纤盘、 视频线 网线、 门磁
* 机箱内客户需要再安装的主设
备型号和尺寸
* 箱体颜色 国标灰 白、 黑色
* 箱体丝印 可根据客户需要定制
* 其它约定事项



主要功能


主要功能
自动重合闸用电保护器 当线路出现过压、欠压、漏电、过载、短路故障时进行跳闸保护;线路恢复正常后保护器将自动 重合闸,恢复供电

减少人工合闸的工作量,降低维 护成,保障人身安全

三合一防雷器 对监控设备的视频、电源、控制部分进行有效的 雷电浪涌保护

降低设备的损坏率,保障设备的正常运行

光缆小终端盒 连接内部与外部光缆

便于光纤的固定和连接

防尘罩 防尘

保护箱体内设备免招灰尘

安装固定板 便于视频传输设备(如光端机、视频服务器)等的固定

安装方便、可靠

风扇 (可选) 散热

保持箱内设备温度

温控模块 根据温度控制风扇的启动与关断

延长风扇的使用寿命,节约成本

门磁 (可选) 箱体门的开合状态

防止箱体门的任意开启


浙江泰平通信专业生产监控箱、平安城市视频监控箱、户外道路防水智能设备箱、4G公交站点监控落地机柜、卡口监控箱柜、高速公路智能模块化室外防水抱杆监控箱、地铁轨道智能监控箱;服务于天网工程、雪亮工程、平安城市、智慧城市、智能交通、卡口监控、视频监控、社会治安等项目。

产品名称:3W-JKX系列监控配电箱(安全防范智慧城市物联网系统专用) 品牌:SanWang三网/PTTP普天泰平 安装方式:明装、面板可拆卸,内部模块条铆钉固定,开门方向:右开门 箱体材质:国标优质冷轧钢板,表面灰色细纹静电喷涂,抗划伤, 颜色:白色、灰色可选。 壳体防护等级:IP45(GB1498-79低压电器外壳防护等级) 应用范围:智能化建筑、智能小区、综合监控系统、智能安防视频监控、智能交通系统(ITS)、高速公路视频监控系统、平安城市监控、雪亮工程等大型工程项目中。 使用环境:环境温度-15℃~+40℃,相对湿度≤85%(+30℃),大气压力:70~106Kpa,储存温度-25℃~+55℃ 主要特点:门板采用压框式加工,门的反面四周都回折一道,加固门的强度性。明全金属箱体外形美观大方,面板设计有散热孔,合理科学的布排线设计,避免信号干扰、方便理线,箱体底部开有扎线带孔,箱体四周开有进出线的敲落孔,便于扩展,延长使用寿命,保障设备信号连接稳定可靠。更方便于对弱电布线的自主管理;安防监控工程而言,花很少的成本,增加工程的卖点,让系统工程的后勤保障更可靠,降低后期维护的费用成本。 工艺特点: 为了达到室外工程级设备箱的严格要求,我们对设备箱进行了多项升级: a.工程品质:更好的工业设计,浑然一体的结构;不惜采用1.2mm厚的Q235工程级冷轧碳钢板,经酸洗、硫化防锈处理后覆高亮度白室外专用氟碳漆;耐酸碱腐蚀,不怕酸雨,油气污渍;表面光洁,永不生锈、粉化,提高它的寿命,十年如一日的忠诚,值得信赖。
