| 耐热性 | 任意放置85℃条件下96小时 |
|---|---|
| 温度循环 | 做5次循环（-40℃*4h 、85℃*4h、 -25℃*1h）*5Cycles |
| 耐湿度 | 任意放置在40℃、湿度为95%条件下96小时 |
| 耐燃性 | VW-1 |
| 柔韧性 | 1000000次循环 |
| 耐磨性 | 用￠0.5mm的针座在排线上摩擦，负荷600g，往复每分钟60回，边摩擦边导通**10000回以上 |
| 弯曲性 | 从中央折叠（90°/180°）后，在回复原样，最少100回以上 |
| 绝缘性 | 大于1000欧姆（500V） |
| 稳定性 | 可插拔20次 |
| 产品认证 | UL、ISO9001、SGS、ROHS |
| 电压等级 | 其它 |
| 绝缘材料 | 塑料绝缘电力电缆 |
| 绝缘厚度 | 0.12mm |
| 芯数 | 2-80 |
| 用途 | 扫描仪、笔记本、计算机、DVD/CD、电视机、传真机、打印机等 |
| 护套材质 | PET |
| 线芯材质 | 镀锡铜线 |
| 电线最大外径 | 0.05mm |
一、简介
柔性扁平电缆线（FFC）具有体积小，柔性好，可弯曲及易焊接等特性，可随意，选择导数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效益。
二、FFC特点
1、尺寸小、质量轻：扁平结构、体积小巧，适应设备小型化的需求。
2、安装固定方便：可采用连接器连接，连接简单方便、快捷、省工省时。
3、高密度：线芯排列紧密整齐，传输信息量大，占用空间小。
4、柔韧性优良：适应各种高频率弯曲、移动部件信号连接。如打印头等。
5、可折叠：可根据需要任意折叠，满足不同位置与角度的连接。
6、可加工性：线缆表面可加贴屏蔽、导电、隔热、磁环等导电材料，以适应各种特殊使用环境要求。
三、应用
产品广泛应用于打印机、扫描机、税控机、摄像机、复印机、数码相机、数码相框、液晶屏、车载、汽车音响、功放音响、电视机、计算器、收款机、汽车音响、电视机、打字机、计算器、收款机、电话、CD-ROM、VCD、DVD、MP3、MP4、无线仪器仪表、视叫设备及航空航天设备等高新科技先锋产品当中。
四、FFC柔性排线使用、运输、储存注意事项
FFC软排线由于其柔软性、耐曲折、韧性好广受很多电子产品生产商的垂爱，但是也很多客户投诉时不时出现些问题。我们作为一家专业做FFC柔性排线的厂家有必要提醒各位客户朋友在使用FFC软排线的使用、运输、储存过程中应该注意哪些方面。
一、使用时注意事项：
FFC插拔时应该避免扭曲、转动等粗暴动作以免对导体造成损伤。插拔时要用手指捏住补强板，垂直进行插拔。尽管软排线耐弯折，可是操作中补强板**不能弯折。在特殊环境如高温、高湿环境中连续作业时，使用前须先进行风险评估。若在插拔时不小心排线掉到地上，需仔细对露出铜线的金手指部位清洁后才能使用。柔性扁平线受力点不能接近补强板端。
二、运输中要注意事项：
妥善包装、选择适宜的运输工具，避免机械损伤、雨水淋湿受潮等。
三、储存上注意事项：
首先要避免阳光直射容易造成导体氧化，其次不能放在多灰尘的环境中泳衣引起接触不良，避免接触腐蚀性及有机溶剂，贮存温度应在-10°~30°之间，湿度70%RH以下的室内。
只要使用FFC扁平线的各位用户注意以上事项并正确操作，困扰大家的一些常规问题**不会再出现。
深圳市连线电子有限公司是一家集产品开发、生产、销售为一体的高新企业。专业生产FFC/FPC柔性扁平线和连接器（CONNECTORS），产品广泛应用DVD、VCD、手机、数码相机、相框、打印机、复印机、网络通讯、音响、液晶驱动板、家电及汽车电器等领域。产品经过ISO9001，ISO2000认证，远销国内外知名企业，多年来获得了众多客户的肯定与赞誉!
一、公司产品测试
耐热性 任意放置85℃条件下96小时
温度循环 做5次循环（-40℃*4h -85℃*4h -25℃*1h）-5Cycles
耐湿度任意放置在40℃、湿度为95%条件下96小时
耐燃性 通过ULVM-1认证
柔韧性 正常类型 循环次数多于10000次
柔韧性类型 循环次数多于3000000次
耐磨
用￠0.5mm的针座在排线上摩擦，负荷600g，往复每分钟60回，边摩擦边导通**10000回以上
弯曲
从中央折叠（90°/180°）后，在回复原样**100回以上
认证： UL SGS ISO9001
产品型号：A型 B型 C型 D型 E型 F型 G型 H型 K型
二、产品优势：
1．交期迅速：3-5天內交貨；
2．打樣迅速：(24小時內完成)；
3．研發能力強：FFC產品優良的導性能,特殊加工(分線、割地線、鍍金、鍍銀漿、包鋁箔、銅箔、銀箔、導電布、醋酸布等)及匹配性問題；
4．品質有保障：全部採用環保原材料，符合歐盟制定的ROHS標準。
5．售后服務完善：當發現品質不良時，我司有專業工程人員處理，在**內處理問題並有實效改善分析報告，直到客戶滿意為止。
6．具有體積小、精密度高、使用方便、輕便化、超薄型、耐曲折優良性能廣氾；應用於音響、數碼機、攝像機、汽車音響、電視機、打字機、計算器、收款機、電話、CD-ROM、複印機、打印機、、噴繪機、無線儀器儀表、航空航天產品等：
7.產品規格：

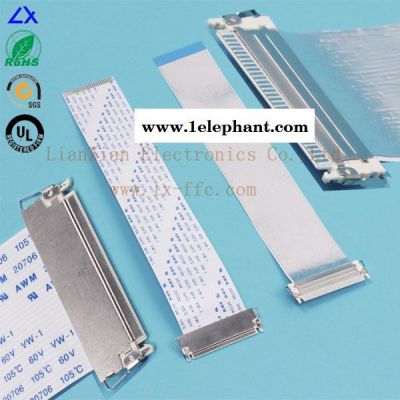

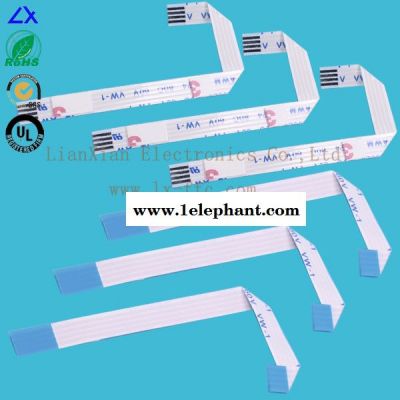

FFC(軟性扁平軟排線)：
①PITCH（間距）: 0.5mm 0.8mm 1.0mm 1.25mm 1.27mm 2.0mm 2.54mm
②導體規格：0.035*0.030、0.035*0.65、0.05*0.5、0.05*0.065、0.1*0.65、0.1*0.8；
③排線屏數：4P-120P；
④排線長度：20mm-Nm；
FPC連接器：
①PITCH(間距)值：0.5mm 0.8mm 1.0mm 1.25mm 2.0mm 2.54m
②連接器屏數:4P-60P；
③型號：上接、下接、彎針90°、180°，帶鎖（抽屜式，掀蓋式）等；
8.產品物理特性:
①耐溫:80℃、105℃；
②耐壓:30V、60V、300V；
③絕緣體:PET、PVC；
④導體:鍍錫銅、鍍錫扁平軟銅線；
⑤UL代號:20798、20624、2646、2643、2896、2651
