| 别名 | 熄火保护控制箱 |
|---|---|
| 产地 | 陕西西安 |
| 功率 | 2.2KW |
| 新旧程度 | 全新 |
| 用途 | 工业用熄火保护 |
| 滚动体列数 | 多列 |
| 滚道类型 | 球面滚道 |
| 适用行业 | 冶金，陶瓷，钢厂等 |
| 品牌 | 秦川热工 |
| 型号 | XSR-102-1 |
| 加工定制 | 是 |
灭火检测报警系统是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰检测报警系统。该产品配备火焰检测器，具有有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器的火焰检测及灭火报警。
一、功能：
灭火检测报警系统是控制燃烧器点火装置自动点火，点火时自动打开燃料阀，在设定的时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料阀正常供应。
二、主要技术参数：
■ 工作电源： 220VAC/50Hz
■ 功 耗： 100W
■ 火焰响应时间： 见火响应≤1s
熄火响应1~3s
■ 显示：控制柜通电时电源指示灯（红色）亮
熄火响应时工作指示灯（绿色）灭，声光报警器报警
见火响应时工作指示灯（绿色）亮
■ 输出： 继电器两对常闭、常开无源触点，容量220VAC·2A/点
熄火响应时常闭触点闭合，常开触点断开
见火响应时常闭触点断开，常开触点闭合
■ 环境温度： 监测器：－40℃～50℃
火焰检测电极：1200℃
■ 外形尺寸： 400×300×100（mm）
■ 安装孔尺寸： 4－?10mm
■ 电极型号： DJ系列 (火焰检测电极长度可按要求订做)
三、安装与接线：
■ 检测电极的安装
在燃烧器上选择一适当的位置开φ25孔，并将安装支座焊接于孔上。将火焰检测电极插入安装支座上，安装支座上设有一颗M2.5的锁紧螺钉是用来固定和调节火焰检测电极的插入深度。火焰检测电极的安装位置应在燃烧器的出口边缘处，保证燃烧器在大、小负荷的情况下，都能使电极头可靠接触到火焰。电极的中心电极需要对地绝缘，不要接触燃烧器内的金属材料及耐火材料。切忌把电极深入到火焰前端高温区，这样很容易使电极氧化烧损，致使火焰检测不可靠，同时使电极使用寿命缩短。

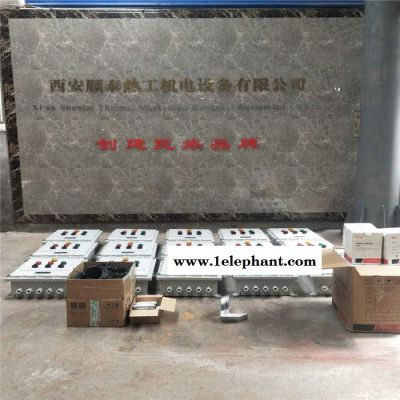

■ 控制箱的安装
控制箱的结构为壁挂式，用四只M8的螺栓**设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。
