| 安装说明 | 嵌入式 |
|---|---|
| 电源 | AC/DC220V |
| 结构特点 | 方形 |
| 适用范围 | 漏电流测量 |
| 输入电流 | 30mA-1000mA |
| 输入电压 | 220V |
| 输入功率 | 10 |
| 品牌 | 安科瑞 |
| 型号 | ARCM200BL |
1、概述
ARCM剩余电流式电气火灾监控装置安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。
2、适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
污染等级：Ⅲ级，安装类别：Ⅲ级
3、产品选型一览表
型号 功能特性 | ARCM100-Z | ARCM200BL-J1 | ARCM200BL-J4 | ARCM200L-J8 | ARCM300-J1 | ARCM300-J4 | ARCM300-J8 | ARCM200L-I | ARCM200L-UI | ARCM200L-Z | ARCM200L-Z2 | ||
安装方式 | 嵌入式 | ■ | ■ | ■ | ■ |
|
|
| ■ | ■ | ■ | ■ | |
导轨式 |
|
|
|
| ■ | ■ | ■ |
|
|
|
| ||
实 时 测 量 | 电流/电压/频率/功率因数/功率因数角 | ■ |
|
|
|
|
|
| 电流 | 电流、电压 | ■ | ■ | |
有功功率/无功功率 | ■ |
|
|
|
|
|
|
|
| ■ | ■ | ||
四象限电能计量 | ■(通讯读取) |
|
|
|
|
|
|
|
| ■ | ■ | ||
基波、总谐波电能计量 | ■ |
|
|
|
|
|
|
|
|
|
| ||
在 线 监 测 | 剩余电流(1路) | ■ | ■ |
|
| ■ |
|
| ■ | ■ | ■ | ■ | |
剩余电流(4路) |
|
| ■ |
|
| ■ |
|
|
|
|
| ||
剩余电流(8路) |
|
|
| ■ |
|
| ■ |
|
|
|
| ||
温度(1路) | ■ |
|
|
|
|
|
| ■ | ■ | ■ | ■ | ||
温度(2路) |
|
|
| ■ |
|
| ■ |
|
|
|
| ||
温度(3路) |
| ■ |
|
| ■ |
|
|
|
|
|
| ||
I/O | 开关量输入(DI) | ■(3路) |
|
| ■(2路) |
|
| ■(2路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | |
继电器输出(DO) | ■(2路) | ■(1路) | ■(4路) | ■(2路) | ■(1路) | ■(4路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | ■(2路) | ||
保 护 功 能 | 剩余电流 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |
温度 | ■ | ■ |
| ■ | ■ |
| ■ | ■ | ■ | ■ | ■ | ||
过压 | ■ |
|
|
|
|
|
|
| ■ | ■ | ■ | ||
缺相 | ■ |
|
|
|
|
|
|
| ■ | ■ | ■ | ||
过流 | ■ |
|
|
|
|
|
| ■ | ■ | ■ | ■ | ||
数据记录 | 事件记录 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |
内置时钟 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
通 讯 | 标配 | Modbus/RTU | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
选配 | Modbus/RTU |
|
|
|
|
|
|
|
|
|
| ■ | |
应用场合 | 0.4kV电压等级TN-C-S、TN-S及局部TT系统 | ||||||||||||
4、产品介绍

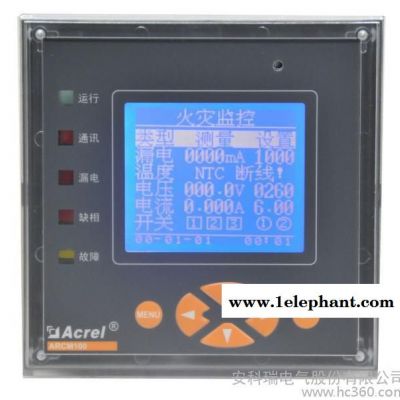

4.1 ARCM100-Z监控仪表
4.1.1功能
● 具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护等多种保护功能；
● 实时地对回路的三相电压、三相电流、频率、功率、四象限电能和基波、总谐波电能等电参量进行测量；
● 提供三路开关量输入功能，可连接消防联动信号和烟雾报警信号，高可靠性地实现消防系统通过装置远程控制，强制切断故障点电源；
● 继电器保护输出：具有报警输出和脱扣输出的功能，同时可将开关状态反馈到消防系统中；
● 采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息；
● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数和相序，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
● 实时温度监控功能，对传感器进行在线检测，传感器断线、短接都会发出告警信号；
● 掉电保护功能，当监控装置处于报警状态时遇到断电情况，下次上电时仍然会保持断电前的报警状态，防止由于断电、复位等原因导致的报警无效的情况；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
4.1.2技术参数
.jpg)
辅助电源 | 电压 | AC/DC 85～270V |
功耗 | ≤5W | |
额定剩余电流动作值 | 30mA～1000mA连续可调 | |
动作延迟时间 | 100mS～60S连续可调 | |
温度报警值 | 50℃～120℃ | |
输入电压 | 额定值：AC 100V、400V | |
输入电流 | 额定值：AC 5A、1A | |
测量电网频率 | 45Hz～65Hz | |
测量精度 | 剩余电流测量精度为2级，温度为±1℃，其他均为0.5级 | |
报警 | 声光报警和远程报警 | |
开关量输入 | 3路AC220V有源接点输入 | |
继电器输出 | 机械触点，触点容量AC220V/3A,DC30V/3A | |
电能 | 集电极开路的光耦脉冲，脉冲常数：10000imp/kWh | |
通信 | RS485接口 Modbus-RTU协议 | |
显示 | LCD | |
.jpg)
4.1.3接线端子
.jpg)

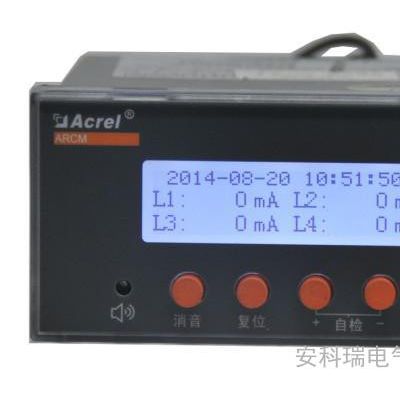

4.2 ARCM200BL-J1、ARCM200BL-J4、ARCM200L-J8监控仪表
4.2.1功能.jpg)
● 可在线监测多路的漏电流，各相电缆温度信号；
● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置，温度动作值也可编程；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
●具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
4.2.2技术参数
.jpg)
型号 参数 | ARCM200BL-J1 | ARCM200BL-J4 | ARCM200L-J8 | |
辅助电源 | 电压 | AC/DC 85～270V | ||
功耗 | ≤5W | |||
输入 | 1路剩余电流，三路温度 | 4路剩余电流 | 8路剩余电流，二路温度 | |
额定剩余电流动作值 | 30mA～1000mA分档可调 | |||
动作延迟时间 | 100mS～60S分档可调 | |||
温度报警值 | 50～120℃ | / | 50～120℃ | |
测量范围 | 10mA～3000mA，-10℃～120℃ | 10mA～3000mA | 6mA～5000mA，-10℃～120℃ | |
测量电网频率 | 50Hz | |||
剩余电流精度 | 2级 | |||
温度精度 | ±1℃ | / | ±1℃ | |
报警 | 声光报警 | |||
继电器输出 | 机械触点，触点容量AC 220V/3A,DC 30V/3A | |||
事件记录 | 20条报警记录 | 16条报警记录 | ||
通讯 | RS485接口 Modbus-RTU协议 | |||
显示 | LCD | |||
●ARCM200-J1接线端子
.jpg)
●ARCM200BL-J4接线端子
.jpg)
4.3 ARCM300-J1、ARCM300-J4、ARCM300-J8监控探测器
4.3.1功能.jpg)
● 可在线监测单路或多路的漏电流，各相电缆温度信号，每路通道具有断线、短路检测功能；
● 额定剩余电流动作值，脱扣延时及动作类型可根据需要灵活设置；
● 标准35mm导轨式安装，LCD或LED显示；
● 画面暂留功能，漏电故障发生时，该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录；
● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
4.3.2技术参数
型号 参数 | ARCM300-J1 | ARCM300-J4 | ARCM300-J8 | |
辅助电源 | 电压 | AC/DC 85～270V | AC/DC 85～270V | AC/DC 85～270V |
功耗 | ≤5W | ≤5W | ≤5W | |
输入 | 1路剩余电流，3路温度 | 4路剩余电流 | 8路剩余电流，2路温度 | |
额定剩余电流 动作值 | 10mA～3000mA分档可调 | 10mA～3000mA分档可调 | 20mA～1000mA连续可调 | |
动作延迟时间 | 100mS～60S分档可调 | 100mS～60S分档可调 | 100mS～60S连续可调 | |
温度报警值 | 50～120℃ | / | 50～125℃ | |
测量范围 | 10mA～3000mA，-10℃～120℃ | 10mA～3000mA | 4mA～20A，-10℃～125℃ | |
测量电网频率 | 50Hz | 50Hz | 50Hz | |
剩余电流精度 | 2级 | 2级 | 2级 | |
报警 | 声光报警 | 声光报警 | 声光报警 | |
开关量输入 | / | / | 2路AC220V有源接点输入 | |
继电器输出 | 机械触点，触点容量AC 220V/3A,DC 30V/3A | 机械触点，触点容量AC 220V/3A,DC 30V/3A | 机械触点，触点容量AC 220V/3A,DC 30V/3A | |
事件记录 | 10条报警记录 | 10条报警记录 | 16条报警记录，16条开关量记录 | |
通讯 | RS485接口 Modbus -RTU协议 | RS485接口 Modbus -RTU协议 | RS485接口 Modbus-RTU协议 | |
显示 | LCD | LCD | LED | |
4.3.3外形及安装尺寸(mm)
●ARCM300-J1、ARCM300-J4
.jpg)
●ARCM300-J8
.jpg)
●安装方式
.jpg)
导轨式35mm安装
4.3.4接线端子
●ARCM300-J1接线端子
.jpg)
●ARCM300-J4接线端子
.jpg)
●ARCM300-J8接线端子
.jpg)
4.4 ARCM200L-I、ARCM200L-UI、ARCM200L-Z2、ARCM200L-Z监控探测器
4.4.1功能
● 实时监测一路剩余电流，一路温度。可选配三相电流,三相电压,频率,功率,四象限电能等电参量监测（具体见仪表选型）；
● 具有剩余电流保护,温度保护。可选配过流保护,过压保护,缺相保护等多种保护功能（具体见仪表选型）；
● 提供两路开关量输入功能,一路做开关反馈信号,一路做消防联动信号；
● 提供两路继电器输出功能,一路做报警输出,一路做脱扣输出；
● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
注1： ARCM200L-I： 三相电流监测，过流保护
ARCM200L-UI：三相电压电流监测，过压、缺相、过流保护
ARCM200L-Z2： 三相电压、电流、功率、频率、四象限电能监测，过压、缺相、过流保护
ARCM200L-Z2： 三相电压、电流、功率、频率、四象限电能监测，过压、缺相、过流保护
4.4.2技术参数
.jpg)
型号 参数 | ARCM200L-I | ARCM200L-UI | ARCM200L-Z | ARCM200L-Z2 | |
辅助电源 | 电压 | AC/DC 85-270V | |||
功耗 | ≤5W | ||||
额定剩余电流 动作值 | 20mA-1000mA连续可调 | ||||
温度报警值 | 50～125 ℃ 连续可调 | ||||
动作延迟时间 | 0.1s-60.0s 连续可调 | ||||
输入电压 | / | 额定值:AC 100V、400V | |||
输入电流 | 额定值：AC 1A、5A | ||||
测量电网频率 | 45Hz～65Hz | ||||
测量精度 | 剩余电流精度2级，温度±1℃,其余均为1级 | ||||
报警 | 声光报警 | ||||
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 | ||||
开关量输出 | 机械触点，触点容量AC 220V/3A,DC 30V/3A | ||||
通讯 | RS485接口 Modbus-RTU协议 | ||||
显示 | LCD | ||||
