MDF(3000L对/门/回线)卡接式配线架,MDF音频配线架,MDF电话防雷配线架|目前最新的【优质供应】

材质	定制
插拔次数	10000次
工艺	机加工
规格	齐全
回波损耗	45
适用范围	电子电工行业
适用线缆类型	电缆
品牌	PTTP普天泰平
型号	JPX01

portant;background-position:initial="" !important;background-size:initial="" !important;background-repeat:initial="" !important;background-attachment:initial="" !important;background-origin:initial="" !important;background-clip:initial="" !important;"="">

品牌	PTTP普天泰平/sanwang三网	型号	JPX01型
结构型式	机柜式/敞开式/机架式	端口数量	齐全
材质	金属/铝型材	类型	音频配线架
适用线缆类型	通用	回波损耗	45dB
适用范围	网络工程,布线工程,机房改造,通讯机房	工作温度	45-65℃
产品认证	ISO9001:2015质量管理体系	加工定制	是
插拔次数	10000	产地	浙江省
厂家	三网通信\|泰平通信	高度	2200/2000，可定做

「PTTP普天泰平|SanWang三网通信&MDF卡接式总配线架|MDF总配线架|MDF音频配线柜|JPX01型（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF配线架|MDF保安单元|防雷保安器生产基地！」MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。【符合《标准 YDT 1713-2007总线配架(MDF)》YD/T1712-2007《中小型电信机房环境要求》YD/T754-19955《通信机房静电防护通则》YD/T5003-2005《电信专用房屋设计规范》YD/T1624-2007《通信用室外机房》YD5098-2005《通信局（站）防雷与接地工程设计规范》】
??MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）、光纤配线架（ODF）、数字配线架（DDF）、综合设备机架、一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池、低压配电设备、防雷设备及其维护。生产经营的通信产品。
??PTTP泰平通信|3W三网通信专业生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。

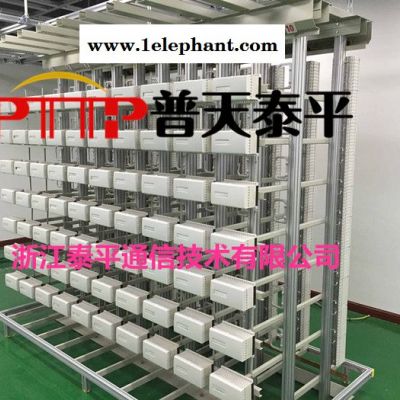

JPX01 型卡接式双面总配线架

名称：

双面总配线架

型号：

JPX01

类别：

MDF 音频总配线架

· 产品描述

概述：

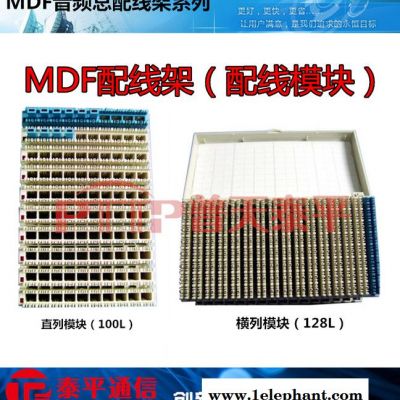

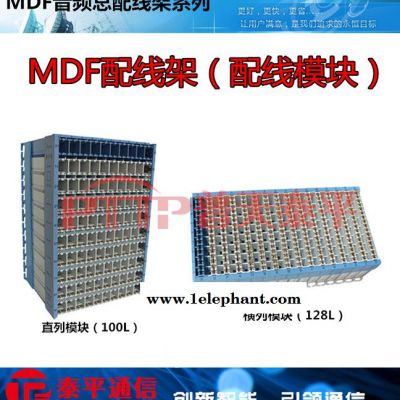

JPX01 型卡接式双面总配线架采用高密度JPX01 型（100 回线）保安接线排， JPX01 型（128 回线）测试接线排和JPX01 保安单元构成。其结构参数和技术性能指标均符合中华人民共和国通信行业标准YD/T694-1999《总配线架》的要求，适用于各种容量电话交换机设备配套使用，用以接续内、外线缆，并

有配线、测试及保护局内设备和人身安全等功能。

性能参数：

工作温度：+5℃~+40℃

储存温度：-25℃~+55℃

相对湿度：不大于 85%（+30℃）

大气压力：70Kpa~106Kpa

双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长；

卡入导线与簧片间有四个接触点，气密区大于 75%，抗拉脱力大于 28N；

成端接触电阻≤0.8mΩ ，高低温、温度变化、湿热、振动实验后接触电阻增值≤0.6 mΩ ；

适用导线：单股塑料绝缘导线，芯线直径为 0.32~0.6mm，大外径（包括绝缘层在内）不超过 1.4mm

卡接寿命：大于 200 次

主要特点：

高密度、大容量每直列 2600mm 高、容量达 1200 线，2200mm 高、容量达 1000 线，密度比同行当前常

用产品提高 46%；同时利用直排宽度小的特点，适用于 200mm 的特殊场合；

防护、安全性能可靠过压过流保护性能与多种型号的交换机二级保护电路相匹配，确保对交换机的一

级保护；所有塑料均采用阻燃材料，其阻燃性能达国际 FV-0 级标准；

保护全面完善可靠的过电流、过电压保护功能，特制四级声光告警，便于故障查找和维护；

技术先进双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长；

操作维护方便内线、外线成端，所有测试操作，告警系统的观察和故障排除均在正面，某一线路的维

护及测试不影响其他线路；具有足够的走缆布线空间，便于操作维护；

标示清晰直排、横排均有明确的线对标示；

结构灵活全模块化设计，可根据各形状机房灵活组合,充分利用机房的空间，便于安装和扩容；

特制机架架体采用特殊铝合金型材组件结构，整架无一安装孔，可灵活定位，安装方便，结构可靠

订货指南：

名称

型号

规格mm 高x 宽x 深

外线容量（回线）

（列数x 行数）

内线容量（回线）

（列数x 行数）

双面总配线架

JPX01-A1（2x8）

2000x512x886

16x100=1600

12x128=1536

JPX01-A2（2x10）

2200x512x886

20x100=2000

16x128=2048

JPX01-A3（2x12）

2600x512x886

24x100=2400

19x128=2432

JPX01-A1（3x8）

2000x768x886

24x100=2400

18x128=2304

JPX01-A2（3x10）

2200x768x886

30x100=3000

24x128=3072

JPX01-A3（3x12）

2600x768x886

36x100=3600

28x128=3584

JPX01-A1（4x8）

2000x1024x886

32x100=3200

24x128=3072

JPX01-A2（4x10）

2200x1024x886

40x100=4000

31x128=3968

JPX01-A3（4x12）

2600x1024x886

48x100=4800

38x128=4864

JPX01-A1（5x8）

2000x1280x886

40x100=4000

30x128=3840

JPX01-A2（5x10）

2200x1280x886

50x100=5000

39x128=4992

JPX01-A3（5x12）

2600x1280x886

60x100=6000

47x128=6016

双面总配线架

JPX01-A1（6x8）

2000x1536x886

48x100=4800

36x128=4608

JPX01 -A2（6x10）

2200x1536x886

60x100=6000

63x128=6016

JPX01-A3（6x12）

2600x1536x886

72x100=7200

56x128=7168

JPX01-A1（7x8）

2000x1792x886

56x100=5600

42x128=5376

JPX01-A2（7x10）

2200x1792x886

70x100=7000

55x128=7040

JPX01-A3（7x12）

2600x1792x886

84x100=8400

66x128=8448

JPX01-A1（8x8）

2000x2048x886

64x100=6400

48x128=6144

JPX01-A2（8x10）

2200x2048x886

80x100=8000

63x128=8064

JPX01-A3（8x12）

2600x2048x886

96x100=9600

75x128=9600

JPX01-A1（9x8）

2000x2304x886

72x100=7200

54x128=6912

JPX01-A2（9x10）

2200x2304x886

90x100=9000

70x128=8960

JPX01-A3（9x12）

2600x2304x886

96x100=9600

75x128=9600

JPX01-A1（10x8）

2000x2560x886

80x100=8000

60x128=7680

JPX01-A2（10x10）

2250x2500x1100

100x100=10000

78x128=9984

JPX01-A3（10x12）

2600x2560x1100

120x100=12000

94x128=12032

JPX01-A（_x_）

_x_x_

按用户要求定制

JPX01D型卡接式单面总配线架

名称：单面总配线架

型号：

JPX01D型

类别：

MDF音频总配线架

·产品描述

概述：

    JPX01D型卡接式单面总配线架采用高密度JPX01 型（100 回线）保安接线排， JPX01 型（128 回线）测试接线排和JPX01保安单元构成。采用全新的安装组合方式：将内外线模块以一列直列，一列横列相间安装在同一工作面上，单面操作，使用方便，地缩短和简化配线架跳线；适用于空间有限，容量不大的场合。

主要特点：

体积小，的节省机房空间，满足小容量机房需求；

根据用户容量大小，机房特点，设备可靠墙或背靠背安装，也可单面安装；

内外线电缆成端，跳线的布放，告警的观察和排除，保安单元的插拔均位于正面操作，使用方便，地缩短和简化配线架跳线；

过压过流保护性能与多种型号的交换机二级保护电路相匹配，确保对交换机的一级保护；所有塑料均采用阻燃材料，其阻燃性能达国际FV-0级标准；

完善可靠的过电流、过电压保护功能，特制四级声光告警，便于故障查找和维护；

双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命长；

内线、外线成端，所有测试操作，告警系统的观察和故障排除均在正面，某一线路的维护及测试不影响其他线路；具有足够的走缆布线空间，便于操作维护；

直排、横排均有明确的线对标示；

全模块化设计，可根据机房灵活组合,充分利用机房的空间，便于安装和扩容；

架体采用特殊铝合金型材结构，整架无安装孔，灵活定位，安装方便，结构可靠；

工具附件齐全配套，使用方便，可满足不同使用场合的需求

订货指南：

名称

型号

规格mm 高x宽x深

外线容量（回线）
（列数x行数）

内线容量（回线）
（列数x行数）

单
面
总
配
线
架

JPX01-AD1（2x8）

2000x1000x450

16x100=1600

12x128=1536

JPX01-AD2（2x10）

2200x1000x450

20x100=2000

16x128=2048

JPX01-AD3（2x12）

2600x1000x450

24x100=2400

19x128=2432

JPX01-AD1（3x8）

2000x1500x450

24x100=2400

19x128=2432

JPX01-AD2（3x10）

2200x1500x450

30x100=3000

24x128=3072

JPX01-AD3（3x12）

2600x1500x450

36x100=3600

28x128=3584

JPX01-AD_（_x_）

_x_x_

按用户要求定制

JPX01S-G型卡接式双面总配线柜

名称：

卡接式双面总配线柜

型号：

JPX01S-G

类别：

MDF音频总配线架

·产品描述

概述：

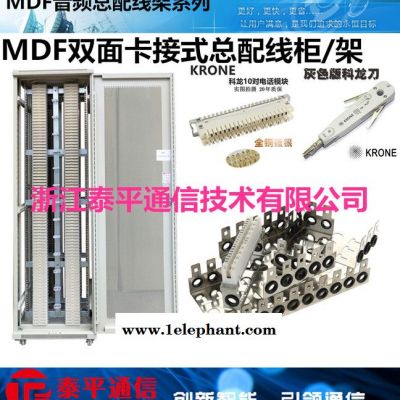

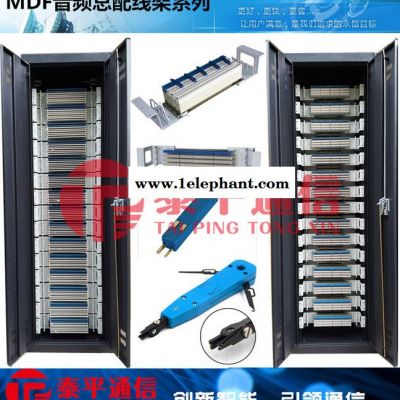

    JPX01S-G型卡接式双面总配线柜采用高密度JPX01 型（100 回线）保安接线排， JPX01 型（128 回线）测试接线排和JPX01 保安单元及型材安装架和机柜构成。柜式封闭结构，双面模块安装式设计，节省空间。适用于各种容量电话交换机设备配套使用，用以接续内、外线缆，并有配线、测试及保护局内设备和人身安全等功能。

主要特点：

采用通讯机柜和高密度配线模块的设计组合，使局方机房内配线设备与交换设备一致，协调美观；

前后门均采用旋转门，侧门为快卸门；

柜体采用优质钢板制作，强度高，涂覆满足防腐的要求。表面涂覆处理采用国际高新技术，达克罗。抗腐蚀性能极为优异，与传统的电镀锌相比，达克罗涂层的耐蚀性是电镀锌的7～10倍；

喷漆（塑）部件的表面光滑平整、色泽一致，整个外观色彩协调、色调柔和。无流挂、无露底；金属件无毛刺、锈蚀；

机柜顶、底部均设有进缆孔，采用密封胶盖封闭式结构，防护效果好；

对每一线路的测试或维护操作不会影响其他线路的接续和防护；

高密度设计，模块双面对称安装，节省两单面柜并架空间；同面之间进行跳线或正反面进行跳线，并具有足够的走缆布线空间，便于操作维护；

机架设有可靠的工作地及保护地

订货指南：

名称

型号

外形尺寸高x宽x深

外线容量（回线）
（列数x行数）

内线容量（回线）
（列数x行数）

双
面
机
柜

JPX01S-G 13(100)

2000x600x450

16x100=1600

12x128=1536

JPX01S-G 23(100)

2200x600x450

18x100=1800

14x128=1792

JPX01S-G 33(100)

2600x600x450

24x100=2400

18x128=2304

JPX01S-G 14(100)

2000x600x600

16x100=1600

12x128=1536

JPX01S-G 24(100)

2200x600x600

18x100=1800

14x128=1792

JPX01S-G 34(100)

2600x600x600

24x100=2400

18x128=2304

JPX01S-G 15(100)

2000x800x800

24x100=2400

18x128=2304

JPX01S-G 25(100)

2200x800x800

27x100=2700

21x128=2688

JPX01D-G型卡接式单面总配线柜

名称：

卡接式单面总配线柜

型号：

JPX01D-G

类别：

MDF音频总配线架

·产品描述

概述：

    JPX01D-G型卡接式单面总配线柜采用JPX01 型（100 回线）保安接线排， JPX01 型（128 回线）测试接线排和JPX01 保安单元及型材安装架和机柜构成。采用柜式密封结构，其结构参数和技术性能指标均符合中华人民共和国通信行业标准YD/T694-1999《总配线架》的要求，适用于各种容量电话交换机设备配套使用和小容量局所使用。

主要特点：

采用通讯机柜和高密度配线模块的设计组合，使局方机房内配线设备与交换设备一致，协调美观；

前门为旋转门结构，侧门和后门均为快卸门；

柜体采用优质钢板制作，强度高，涂覆满足防腐的要求。表面涂覆处理采用国际高新技术：达克罗（DACROMET，又称达克锈、锌铬膜，即片状锌基铬盐防护涂层）。抗腐蚀性能极为优异，与传统的电镀锌相比，达克罗涂层的耐蚀性是电镀锌的7～10倍；

喷漆（塑）部件的表面光滑平整、色泽一致，整个外观色彩协调、色调柔和。无流挂、无露底；金属件无毛刺、锈蚀；

配线柜内外线电缆成端，跳线的布放，告警的观察和排除，保安单元的插拔均位于正面操作，使用方便，地缩短和简化配线架跳线；

机柜顶、底部均设有进缆孔，采用密封胶盖封闭式结构，防护效果好；

模块单面安装，立柱采用特殊铝合金型材组件结构，无安装孔，可灵活定位，安装方便，结构可靠；

高密度设计，节省空间，具有足够的走缆布线空间，便于操作维护；

对每一线路的测试或维护操作不会影响其他线路的接续和防护；

工具附件齐全配套，使用方便，可满足不同使用场合的需求；

机架设有可靠的工作地及保护地

订货指南：

名称

型号

外形尺寸高x宽x深

外线容量（回线）
（列数x行数）

内线容量（回线）
（列数x行数）

单面机柜

JPX01D-G12(100)

2000x600x600

8x100=800

6x128=768

JPX01D-G22(100)

2200x600x600

9x100=900

7x128=896

JPX01D-G26(100)

2600x600x600

12x100=900

9x128=1152

价格	￥13.50
发货	浙江宁波市付款后3天内
品牌	泰平通信,三网通信,SanWang
材质	定制
插拔次数	10000次
库存	5000000架起订10架

	工作温度：+5℃~+40℃
	储存温度：-25℃~+55℃
	相对湿度：不大于 85%（+30℃）
	大气压力：70Kpa~106Kpa
	双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长；
	卡入导线与簧片间有四个接触点，气密区大于 75%，抗拉脱力大于 28N；
	成端接触电阻≤0.8mΩ ，高低温、温度变化、湿热、振动实验后接触电阻增值≤0.6 mΩ ；
	适用导线：单股塑料绝缘导线，芯线直径为 0.32~0.6mm，大外径（包括绝缘层在内）不超过 1.4mm
	卡接寿命：大于 200 次

名称	型号	规格mm 高x 宽x 深	外线容量（回线）（列数x 行数）	内线容量（回线）（列数x 行数）
双面总配线架	JPX01-A1（2x8）	2000x512x886	16x100=1600	12x128=1536
	JPX01-A2（2x10）	2200x512x886	20x100=2000	16x128=2048
	JPX01-A3（2x12）	2600x512x886	24x100=2400	19x128=2432
	JPX01-A1（3x8）	2000x768x886	24x100=2400	18x128=2304
	JPX01-A2（3x10）	2200x768x886	30x100=3000	24x128=3072
	JPX01-A3（3x12）	2600x768x886	36x100=3600	28x128=3584
	JPX01-A1（4x8）	2000x1024x886	32x100=3200	24x128=3072
	JPX01-A2（4x10）	2200x1024x886	40x100=4000	31x128=3968
	JPX01-A3（4x12）	2600x1024x886	48x100=4800	38x128=4864
	JPX01-A1（5x8）	2000x1280x886	40x100=4000	30x128=3840
	JPX01-A2（5x10）	2200x1280x886	50x100=5000	39x128=4992
	JPX01-A3（5x12）	2600x1280x886	60x100=6000	47x128=6016

双面总配线架	JPX01-A1（6x8）	2000x1536x886	48x100=4800	36x128=4608
	JPX01 -A2（6x10）	2200x1536x886	60x100=6000	63x128=6016
	JPX01-A3（6x12）	2600x1536x886	72x100=7200	56x128=7168
	JPX01-A1（7x8）	2000x1792x886	56x100=5600	42x128=5376
	JPX01-A2（7x10）	2200x1792x886	70x100=7000	55x128=7040
	JPX01-A3（7x12）	2600x1792x886	84x100=8400	66x128=8448
	JPX01-A1（8x8）	2000x2048x886	64x100=6400	48x128=6144
	JPX01-A2（8x10）	2200x2048x886	80x100=8000	63x128=8064
	JPX01-A3（8x12）	2600x2048x886	96x100=9600	75x128=9600
	JPX01-A1（9x8）	2000x2304x886	72x100=7200	54x128=6912
	JPX01-A2（9x10）	2200x2304x886	90x100=9000	70x128=8960
	JPX01-A3（9x12）	2600x2304x886	96x100=9600	75x128=9600
	JPX01-A1（10x8）	2000x2560x886	80x100=8000	60x128=7680
	JPX01-A2（10x10）	2250x2500x1100	100x100=10000	78x128=9984
	JPX01-A3（10x12）	2600x2560x1100	120x100=12000	94x128=12032
	JPX01-A（_x_）	_x_x_	按用户要求定制

MDF(3000L对/门/回线)卡接式配线架,MDF音频配线架,MDF电话防雷配线架

浙江泰平通信技术有限公司
