防雷器

标称放电电流	20KA
温度范围	-40---+85°
响应时间	15ns
最大操作电压	220VAC/385VAC
最大放电电流	40KA
品牌	CTE

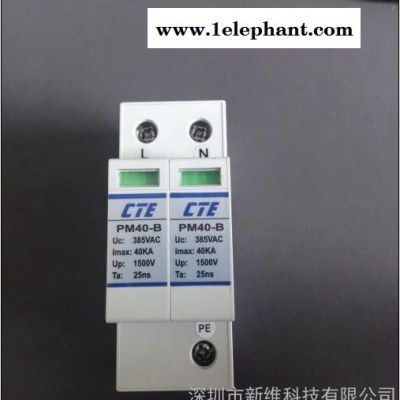

型号	PM40-B/2
加工定制	是

1.产品用途

产品主要用于交流电源设备的防雷以及操作过电压的保护作用。

3.  主要特点：

◆选用**压敏电阻器，高可靠质量保证，性能稳定

◆模块式设计，可以带电插拔，方便进行测试或更换

◆带远程告警装置，便于远程监视

◆采用温控断路技术，过流、过压双重自动保护电路

◆有工作、故障显示，劣化状态一目了然

◆响应时间快

◆通流容量大、残压低

◆安装方便，维护简单

4.技术参数

型号	Type	PM40-B2
**大持续工作电压	Uc	385VAC
标称放电电流（8/20）	In	20kA
**大放电电流（8/20）	Imax	40kA
电压保护级别（In）	Up	≤900V
响应时间	Ta	≤15ns
漏电流	IL	≤15μA
备用保险丝		25Agl/gG
短路容量		25kA/50Hz
温度范围		-40℃…+80℃
安装接线规格		单股25㎜2；多股16㎜2
外壳材料		白色热熔塑料，UL94-V0
安装宽度		36MM
安装支架		35㎜电气导轨
防护等级		IP20



5.安装方法及注意事项：

   （1）电源连接导线用不小于6mm2的多股铜线，接地线用不小于10mm2的多股铜线。连接线应尽量的短、直、粗。接地电阻：R≤4Ω

  （2） 防雷器前端应串联合适的熔断器或空开。

  （3） 安装时必须断开电源，严禁带电操作。

  （4） 安装完毕后将防雷模块插入到位，检查工作是否正常。

  （5） 当防雷器的模块故障显示窗口指示红色时（遥信端子输出告警信号），则表示防雷器发生故障，应及时更换。

   （6） 防雷器无特别维护，只需定期检查其连接是否有松动，状态指示是否正常。
