| 标称放电电流 | 40KA |
|---|---|
| 尺寸 | 350*250*95 |
| 防爆功能 | 有 |
| 温度范围 | -40--+80 |
| 响应时间 | 小于等于25ns |
| 最大操作电压 | 380V |
| 其他 | 带故障指示和雷电计数 |
| 接线方式 | 并联/多股线 |
| 上市时间 | 2011年春 |
| 外壳材质 | 阻燃 |
| 颜色 | 黑色 |
| 执行标准 | 国标 |
| 种类 | 三相电源防雷箱 |
| 最大放电电流 | 60KA |
| 品牌 | 胜雷 |
| 型号 | SLB-60/380 |
| 加工定制 | 是 |
| 保护等级 | 二级 |
| 准入认证 | ISO9001 |
一、产品用途
标称通流容量为60kA以上的防雷箱适用于重要场所的总电源防雷保护；标称通流容量为20kA-40kA的防雷箱适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为10kA的防雷箱适用于各种设备电源的防雷保护；C+D、B+C电源防雷箱适用于要求有低限制电压的电源系统的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
二、产品特点
?雷电计数器，准确记录雷击次数。
?状态指示灯，指示防雷箱工作状态。
?通流容量大，残压低。
?使用范围广，ns级响应速度。
?实现差模、共模全方位保护。
?采用特殊冲击熔片，可靠性高。
?核心元件采用国际知名品牌，性能优越，使用寿命长。
?内部设有温控、限流电路，彻底避免火灾发生。
?节能、环保，安装简单、方便，无须特殊维护。
三、技术参数
| 名称 | 订货号 | 型号 | 规格 | **大通流容量(KA) | 标准通流容量(KA) | 保护水平(KV) | 外形尺寸(mm) | 用途 |
| 三相电源防雷箱 | 11001 | SLB-160/380 | 翻盖式、液晶屏、雷击计数、遥信 | 160 | 80 | 3.2 | | 适用于**、二、三级电源防雷保护，如楼层配电间、机房、基站或设备前端的电源防雷保护。 |
| 11002 | SLB-120/380 | 120 | 60 | 3.0 | ||||
| 11003 | SLB-100/380 | 100 | 50 | 2.8 | ||||

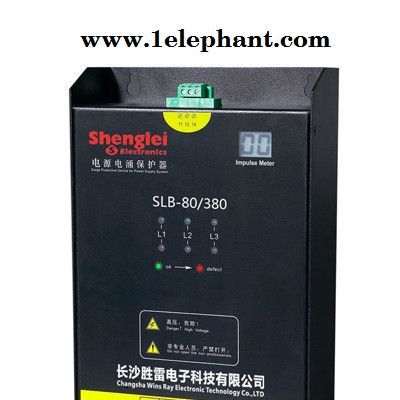

| 11004 | SLB-80/380 | 80 | 40 | 2.5 | ||||
| 11005 | SLB-60/380 | 60 | 30 | 1.95 | ||||
| 11006 | SLB-40/380 | 40 | 20 | 1.7 | ||||
| 11007 | SLB-20/380 | 20 | 10 | 1.5 |
四、安装注意事项
1．安装前必须切断电源，严禁带电操作。
2．防雷箱可悬挂在墙上或水平放置。
3．安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，检查工作状态是否正常。
4．防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱工作正常；指示灯呈红色，防雷箱出现故障，应及时维修或更换。
5．配有雷电计数器的防雷箱，其计数范围为0~99，计数动作电流为不小于1kA，数码管计数器的防雷箱按“读数”按钮，窗口及显示雷击次数。
6．连接线应采用不小于10mm2的多股铜线，且要求短、粗、直。
7．非专业人员请勿拆卸。
