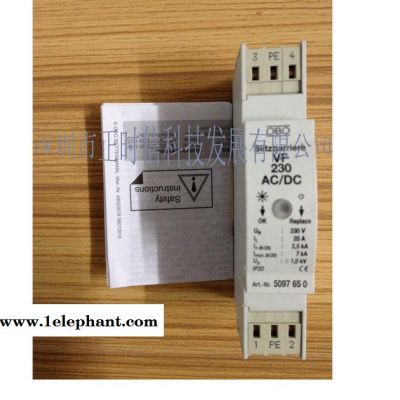

供应OBO防雷器,OBO直流电源线防雷器VF系列VF230AC/DC

标称放电电流	10KA
产品认证	CE
类型	避雷器
温度范围	-40+80
响应时间	25s
颜色	白色
最大操作电压	230V
最大放电电流	7KA
品牌	OBO
型号	直流电源线防雷器VF系列
加工定制	否

本公司供应OBO防雷器,OBO避雷器OBO直流电源线防雷器VF系列OBO 直流电源线防雷器VF系列 否 10KA CE 避雷器，质量保证，欢迎咨询洽谈。

OBO VF防雷器功能/特点  OBO VF作为交、直流控制电源防雷器，由气体放电管及压敏电阻器构成的内置保护电路的工作状况由热熔丝进行监测。当防雷器经过多次动作，发生老化损坏后，连接的断路器会断开电路，绿色LED指示灯同时熄灭。带有远程信号装置的保护装置会同时启动浮点转换接触器。 OBO VF防雷器是符合VDE 0675，Part 6（draft 11.89）要求的，带有可视监控功能的过电压保护器。VF系列防雷器用于保护计算机系统调制解调器、信号以及脉动控制系统等不同电压供电线路不受由雷电或开关操作引起的过压损害。 OBO VF系列防雷器有多种不同的电压值可保证适用于不同特殊电压装置的保护。所有类型的VF防雷器已按VDE 0675/第6部分（11.89草案）要求经过测试。   OBO VF防雷器技术参数

VF交流防雷器
额定电压 UnAC	24V～	48V～	60V～	110V～	230V～
**大持续工作电压UcAC	34V～	60V～	80V～	150V～	250V～
额定电流 IN	16A
额定放电电流 In（8/20）	700A			2000A	2500A
**大放电电流Imax（8/20）	2000A			6500A	7000A
In下残压 Ures L-N V Imax下残压 Ures L-N V	≤160 ≤220	≤220 ≤300	≤360 ≤480	≤530 ≤850	≤1060 ≤1500
响应时间 tA	≤25ns

VF直流防雷器
额定电压 UnDC	12V-	24V-	48V-		60V-		110V-
**大持续工作电压UcDC	18V-	36V-	78V-		170V-		300V-
额定电流 IN	16A
额定放电电流 In（8/20）	700A					2000A
**大放电电流Imax（8/20）	2000A					6500A
In下残压 Ures L-N V Imax下残压 Ures L-N V	≤70 ≤100	≤130 ≤170	≤240 ≤300	≤280 ≤350		≤500 ≤800		≤820 ≤1020
响应时间 tA	≤25ns

VF交流/直流防雷器
连接线截面积	0.14-2.5mm2
连接电缆剥离长度	6-7mm
颜色	浅灰
材料	聚酰亚胺6
安装	直接安装于35mm导轨上，符合DIN EN 50022
尺寸	17.8mm宽，55.0mm深

VF AC/DC FS 防雷器远程信号报警装置
开关电压 UN	可选择
允许**大开关电压Umax	250V AC，220V DC
允许**大开关电流imax	2A
允许**大开关功率Pmax	125VA，60W
连接线横切面	0.14-1.5mm2
信号接点 常开 常闭	1-2 1-3



安装规范  安装位置：OBO VF防雷器可以很方便地安装在标准民用配电箱中的35mm卡轨上。电气进线接在端子1和2上，需要保护的设备接至3和4端子；接地线接至PE端子。见安装示意图：功能检查应对OBO VF防雷器进行巡检，尤其是在雷雨季节。如果供电正常而绿色的LED指示灯不亮，则应更换该防雷器。接线端子的操作为使安装工作量减至**小，该防雷器采用了无螺丝接线端子。具体操作过程如下： · 用螺丝刀按下； · 插入所接线缆； · 完成
