| 品牌 | DEHN |
|---|---|
| 型号 | DV M TT 255 |

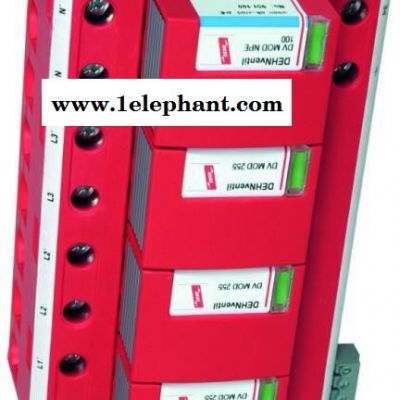

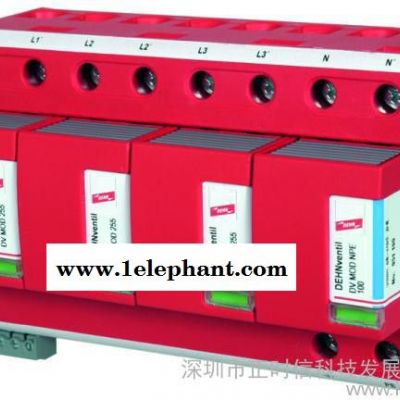

DV M TT 255 (FM)
DV M TT 255 (FM)：用于TT与TN-S系统的模块式复合雷电流/电涌保护器(“3+1”电路)
| DV M TT 255 | DV M TT 255 FM |
依据EN 61643-11,SPD/…IEC 61643-1,SPD | 1级/I级 | 1级/I级 |
与终端的能量协调性 | 1级+2级 | 1级+2级 |
与终端的能量协调性(≤5m) | 1级+2级+3级 | 1级+2级+3级 |
标称交流电压 UN | 230/400V | 230/400V |
交流最大持续工作电压UC | 255V | 255V |
雷电冲击电流(10/350μs)[L1+L2+L3+N-PE] Itotal | 100kA | 100kA |
雷电冲击电流(10/350μs)[L-N]/[N-PE] Iimp | 25/100kA | 25/100kA |
标称放电电流(8/20μs) In | 25/100kA | 25/100kA |
电压保护水平[L-N] /[N-PE] UP | ≤1.5kV/≤1.5kV | ≤1.5kV/≤1.5kV |
工频续流遮断能力[L-N]/[N-PE] Ifi | 50kArms/100kArms | 50kArms/100kArms |
续流抑制/选择性 | 预期续流到50kArms时,20A熔丝不跳 | 预期续流到50kArms时,20A熔丝不跳 |
响应时间tA | ≤100ns | ≤100ns |
IK=50kArms时,最大后备熔丝(L) | 315 A gL/gG | 315 A gL/gG |
IK>50kArms时,最大后备熔丝(L) | 200 A gL/gG | 200 A gL/gG |
最大后备熔丝(L-L’) | 125 A gL/gG | 125 A gL/gG |
暂态过电压(TOV)[L-N] UT | 440V/5sec. | 440V/5sec. |
暂态过电压(TOV)[N-PE] UT | 1200V/200ms | 1200V/200ms |
TOV 特性 | 耐受 | 耐受 |
工作温度范围(并联) TUP/(串联) TUS | -40℃…+80℃/-40℃…+60℃ | -40℃…+80℃/-40℃…+60℃ |
工作状态/故障指示 | 绿/红 | 绿/红 |
最小安装导线截面积(L1,L1’,L2,L2’,L3,L3’,N,N’,PE,⊥) | 10mm2单股线/软线 | 10mm2单股线/软线 |
最大安装导线截面积(L1,L2,L3, N,PE) | 50mm2多股线/35mm2软线 | 50mm2多股线/35mm2软线 |
最大安装导线截面积(L1’,L2’,L3’, N’,⊥) | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
安装方式 | 35mmDIN轨,依据EN 60715 | 35mmDIN轨,依据EN 60715 |
外壳材料 | 红色热塑性材料,UL 94V-0 | 红色热塑性材料,UL 94V-0 |
防护等级 | IP 20 | IP 20 |
尺寸 | 8mods,DIN 43880 | 8mods,DIN 43880 |
认证 | KEMA,VDE,UL,VdS | KEMA,VDE,UL,VdS |
遥信触点类型 | — | 浮动切换触点 |
交流切换能力 | — | 250V/0.5A |
直流切换能力 | — | 250V/0.1A;125V/0.2A;75V/0.5A |
遥信终端的横截面积 | — | 最大1.5mm2单股线/软线 |
| ||
订购信息 | ||
型号 | DV M TT 255 | DV M TT 255 FM |
货号 | 951 310 | 951 315 |
包装单位 | 1 pc(s). | 1 pc(s). |
