| 品牌 | 雷百汇 |
|---|---|
| 型号 | LBH-F220-100 |

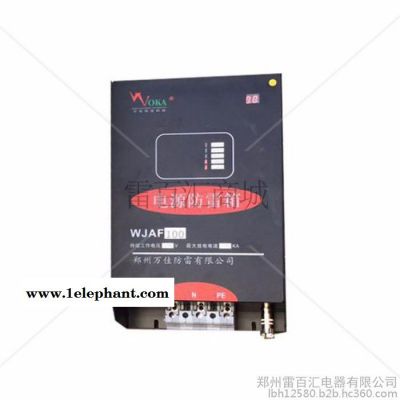

本产品属于三相并联型SPD，当过电压、过电流侵入SPD回路时SPD内的泄放电路使过电压、过电流得到有效抑制和泄放，使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，并指示SPD的好坏，在无浪涌的情况下防雷箱系开路状态。
适用防雷区域：LPZ0与LPZ1区交界处（B级）电源线路的雷电浪涌防护。
适用于380V总配电柜或分配电箱电源进线端，特别适用于恶劣的雷电环境。
通流量大、残压低,响应时间快。
采用温控断路技术，内置过流保护电路，彻底避免火险。
核心器件均选用国际**产品，可靠性高。
具有工作指示、故障指示等功能。
适用于动力配电柜、设备用电配电柜、通信机房**及UPS等电源防雷保护。
技术参数：
| 电源一级防雷箱 产品型号 | WJAF3-100 | WJAF3-120 | WJAF3-150 |
| 标称放电电流In（KA） | 100KA(8/20μs) | 120KA(8/20μs) | 150KA(8/20μs) |
| **大放电电流Imax（KA） | 120KA(8/20μs) | 150KA(8/20μs) | 180KA(8/20μs) |
| 保护级别 | B级 | ||
| 工作电压Un（V） | 385V | ||
| 电压保护水平Up（V） | ≤1500V | ||
| **大持续运行电压Uc（V） | 385V | ||
| 响应时间（ns） | ＜20ns | ||
| 漏电流（μA） | ≤20μA | ||
| 保护模式 | L-PE、N-PE | ||
| 工作环境 | 温度：-40℃—+80℃，相对湿度＜95% | ||
| 外壳材料 | 铁质箱体 符合UL94V-0 | ||
| 箱体防护等级 | IP20 | ||
| 外形尺寸 | 260*185*100mm | ||
安装使用及维护
1.SPD应用于主配电系统380V**级雷电防护，并联安装在建筑物总配电柜或配电箱的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。
2.安装时请根据安装示意图连接，其中L1、L2、L3为火线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。
3.防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色或遥信端子输出报警信号时，表示防雷模块出现故障，应及时维修或更换。
4.适于室内运行，如安装在室外时，必须加装防水外壳。
5.所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥10mm2，接地线：BVR≥16mm2，其引线长度应小于1m且越短越好。
6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
