| 标称放电电流 | 10KA |
|---|---|
| 放电电流 | 100KA |
| 类型 | 避雷器 |
| 响应时间 | 0.1s |
| 颜色 | 黄色 |
| 品牌 | 防雷接地棒 |
| 型号 | 接地棒 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
| 操作电压 | 1200V |

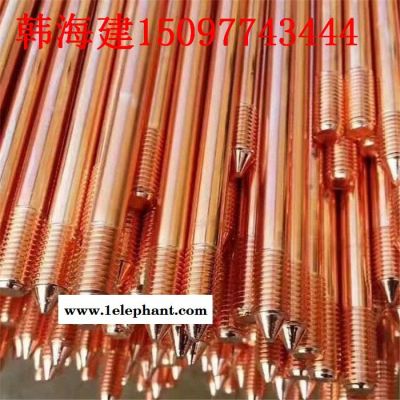

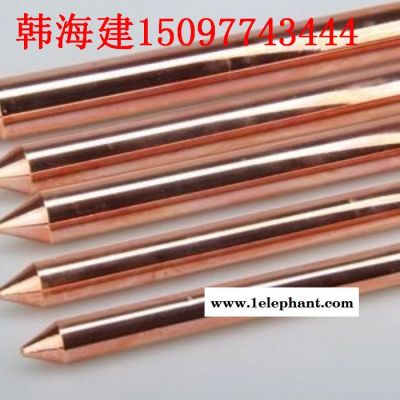

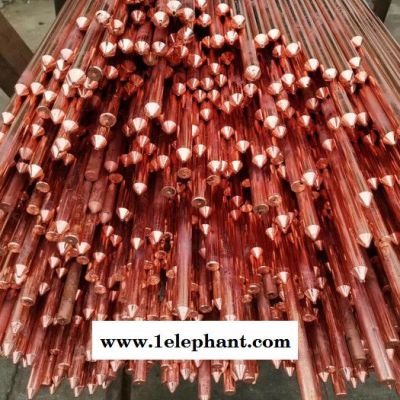

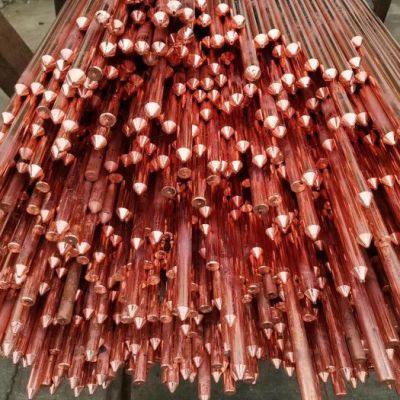

冀昌迪牌CD系列铜包钢接地棒是选用柔软度比较好，含碳量在0.10%－0.30%优质低碳钢，采用特殊工艺将高导电的电解铜均匀的覆盖到圆钢表面，厚度在0.25－0.5mm，该工艺可以有效的减缓接地棒在地下氧化的速度，此接地棒可分为单根的和组合的两种，单根的可以一头尖一头平，可以一头尖一头轧辊上螺纹，组合的两头需要轧辊上螺纹，螺纹是采用轧辊螺纹槽加工螺纹，保持了钢与铜之间紧密连接，确保高强度，具备优良的电气接地性能。该产品已广泛应用在电力、石油化工、交通、民用建筑、大型机械装备的接地系统，具有使用寿命长、经济、导电性能优良等特点。
结构
主棒：接地棒选用优质冷拉元钢，用专用设备外铸紫铜（厚度为0.3~0.5MM，含铜量99.9%），以保证其具有优良的导电性能和机械强度,该产品具有优良的防腐蚀性能。
连接管：棒与棒之间可以采用铜制连接管连接，具有较好的防腐效果。棒与棒之间接触紧密，在将接地棒打入地下或采用驱动钻钻入地下时驱动力直接作用于接地棒。分为螺纹连接和非螺纹连接。
驱动头：由高强度合金钢制成，可以保证驱动力顺利打入地下。
合金尖处：保证在复杂地质条件下打入地下。
应用
铜包钢接地材料适用于一般环境和潮湿、盐碱、酸性土壤及产生化学腐蚀介质的特殊环境,广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、地铁站、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。
镀铜钢接地产品主要技术参数及规格
1.99.95%纯铜和Q235低碳钢
2.铜层厚度0.254mm
3.抗拉强度570N/mm2
4.接地棒可以折弯1800铜层无裂缝，不剥落
| 规格型号 | 直径(mm) | 长度(mm) | 铜层厚度(mm) | 千克/米 | |||||||||
| 1 | 12.7 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.00 |
| 2 | 14 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.22 |
| 3 | 14.2 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.25 |
| 4 | 15.8 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.55 |
| 5 | 16 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.59 |
| 6 | 17.2 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.83 |
| 7 | 18 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 2.01 |
| 8 | 20 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 2.48 |
| 9 | 22 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 3.00 |
| 10 | 25 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 3.87 |
| 11 | 30 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 5.57 |
| 12 | 32 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 6.34 |
镀铜钢接地极的产品性能
| 序号 | 技术内容 | 技术参数 |
| 1 | 导体直径 | 8.47/9.50/12.70/14.20/17.20/23.10mm |
| 2 | 成品长度 | 1.52/1.83/2.44/3.05/3.66/4.56m |
| 3 | 导电率 | 导电性能好，电气性能稳定 |
| 4 | 镀层厚度 | mil/0.254mm |
| 5 | 产品型式 | 无螺纹平头／无螺纹尖头／有螺纹平头／有螺纹尖头 |
| 6 | 生产工艺 | 四维电镀法采用国内首创的纳米碱性预镀铜技术。其原理是通过构建空气动力场环境，对镀液中络合物与Cu2+形成纳米级粒子团的密度与沉积速度进行精微控制，在锏和钢之间构筑一种新型纳米级粒子沉积模型，阴极金属沉积形成纳米级碱性铜粒子晶镀层结构，纳米级晶镀层的致密性好并具有高活化表面，大大加强了镀层间的亲和力，使产品结合力达到标准。成品具有优良的机械强度、延展性和耐腐蚀性能。 |
| 7 | 使用寿命 | 据美标准局开展的为期45年的地下腐蚀研究项目试验数据，铜的年平均腐蚀速率为 0.002524mm，按照美国UL467、IEEE80及电力行业DL/T1312标准要求，此类金属导体小铜层厚度为0.254mrn计算，镀铜钢接地导体的使用寿命完全可以保证在100年以上。 |
| 8 | 土壤适用性 | 即适合于普通士质环境，更适合于高山、岩石、较强酸碱等任何恶劣的土质环境 |
| 9 | 包装方式 | 10、20、50根／搁独立包装，附产品合格证及原厂铭牌 |
| 10 | 认证内容 | 产品已通过权威的UL、CE认证 |
| 11 | 应用范围 | 应用于地网的垂赢接地部分，可替代传统的镀锌钢和纯铜 |
组合式接地极配件列表
| 序号 | 产品名称 | 产品规格 | 材质 | 螺纹类型inch | 防腐工艺 | 重量kg |
| 1 | 连接器 | LJ-14.2-E | 硅黄铜 | 5/8(英制螺纹) | 无 | 0.12 |
| 2 | 连接器 | LJ-14.2-G | 硅黄铜 | Ｍ16(公制螺纹) | 无 | 0.12 |
| 3 | 连接器 | LJ-17.2-E | 硅黄铜 | 3/4(英制螺纹) | 无 | 0.17 |
| 4 | 连接器 | LJ-17.2-G | 硅黄铜 | Ｍ18(公制螺纹) | 无 | 0.17 |
| 5 | 驱动头 | QD-14.2-E | 45#钢 | 5/8(英制螺纹) | 烤蓝 | 0.08 |
| 6 | 驱动头 | QD-14.2-G | 45#钢 | Ｍ16(公制螺纹) | 烤蓝 | 0.08 |
| 7 | 驱动头 | QD-17.2-E | 45#钢 | 3/4(英制螺纹) | 烤蓝 | 0.12 |
| 8 | 驱动头 | QD-17.2-G | 45#钢 | Ｍ18(公制螺纹) | 烤蓝 | 0.12 |
| 9 | 破土尖 | JD-14.2-E | 45#钢 | 5/8(英制螺纹) | 烤蓝 | 0.06 |
| 10 | 破土尖 | JD-14.2-G | 45#钢 | Ｍ16(公制螺纹) | 烤蓝 | 0.06 |
| 11 | 破土尖 | JD-17.2-E | 45#钢 | 3/4(英制螺纹) | 烤蓝 | 0.08 |
| 12 | 破土尖 | JD-17.2-G | 45#钢 | Ｍ18(公制螺纹) | 烤蓝 | 0.08 |
