安装方式 | 插入式 |
---|---|
产地 | 安徽 |
额定绝缘电压 | 110V |
额定频率 | 20HZ |
机械寿命 | 10000万次 |
极数 | 1P |
灭弧方式 | 磁吹断路器 |
品牌 | 悦发电气 |
型号 | 1425 |
加工定制 | 否 |
质量认证 | CB |

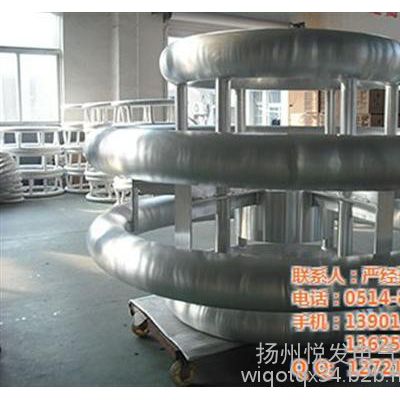

什么是均压环?
均压环:意思很明显,主要作用是均压,适用于电压形式为交流的,可将高压均匀分布在物体周围,保证在环形各部位之间没有电位差,从而达到均压的效果。但在《建筑物防雷设计规范》中已把“均压环”更名为“等电位连接环”。
在建筑设计中:
1、《建筑物防雷设计规范》中**类防雷建筑物从30米起每个不大于6米沿建筑物四周设水平接闪带;而对第二类和第三类防雷建筑物没有作出要求。
2、《民用建筑电气设计规范》JGJ16-2008中,11.3.3条第2款以及11.4.3地第二类和第三类防雷建筑物作出要求,分别是超过45米、60米结构圈梁中的钢筋应每三层连成闭合回路,并应同防雷装置引下线连接。
均压环和屏蔽环区别与联系
均压环和屏蔽环
均压环和屏蔽环虽然因为安装的地方不同造成其作用不同,但是它们的构造和**终目的是相似的。均压环的作用是控制绝缘子上的电晕。屏蔽环的作用则是控制金具上的电晕。随着电压等级升高,线路绝缘子串越来越长,其电压分布也越不均匀。线路绝缘子串电压分布一般呈“U”形曲线分布,绝缘子两端承受电压较高,中间绝缘子承受电压较低。局部放电往往从局部场强较高处产生并发展,承受电压教高的绝缘子易先发生放电,并逐步发展成闪络,因此降低靠近导线一侧的绝缘子承受电压和改善绝缘子串电压分布是提高绝缘子串起晕电压和闪络电压的一种有效措施。一般均压环安装在第二片绝缘子瓷裙的位置上,如果安装位置低了则均压的效果不够,高了则会影响绝缘强度。有测量数据显示:对于500kV线路安装均压环后,**片绝缘子的电压可降至
7.8%。
a)
适用于合成绝缘子的均压环绝缘子的电压分布与其自身的对地电容有关,对地电容大的绝缘子电压分布均匀,反之则不均匀。合成绝缘子较瓷绝缘子的对地电容小,电压分布不均匀,且随电压等级的升高不均匀性更加明显。因此,在高压输电线路上使用合成绝缘子**适当配置了相应的均压环。均压环除具有均压效果外,还可起到引弧作用,使产生的放电闪络发生于两环之间,保护着伞裙不被灼伤。
b)
适用于500kV线路的均压环500kV线路的绝缘子一般由陶瓷或者玻璃材料构成,电气性能上和合成绝缘子有着一定的差异,因此,在国内还有一类均压环被广泛使用
金具,包括线夹、挂板、螺栓等,都是带有棱角的部件。对于220kV以上线路,在没有装设屏蔽环的情况下,金具**的高电位梯度将产生强烈的电晕。屏蔽环的高度和宽度需要保证覆盖被屏蔽物,且有余
均压环是高层建筑物为防止击雷而设计的环绕建筑物周边的水平避雷带。在建筑设计中当高度超过滚球半径时(一类30米,二类45米,三类60米),每隔6米设一均压环。在设计上均压环可利用圈梁内两条主筋焊接成闭合圈,此闭合圈必须与所有的引下线连接。
均压环,主要作用是均压,适用于电压形式为交流的,可将高压均匀分布在物体周围,保证在环形各部位之间没有电位差,从而达到均压的效果。在建筑设计中当高度超过滚球半径时(一类30米,二类45米,三类60米),每隔6米设一均压环。在设计上均压环可利用圈梁内两条主筋焊接成闭合圈,此闭合圈必须与所有的引下线连接。要求每隔6米设一均压环,其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。
