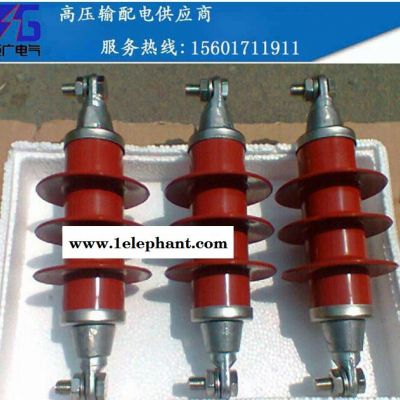

巨广电气10KV穿刺型防雷支柱绝缘子防雷针式绝缘子FHPQ-10/5T16

用 途

固定绝缘导线和防止架空绝缘导线雷击断线的保护装置，适用于铜、铝架空绝缘导线。

型号规格说明

性能参数

1.雷电全波冲击耐受电压( 峰值)KV：100
2. 1min 工频耐受电压( 有效值)KV：50
3. 工频电弧电流( 有效值)KA：12.4
4. 额定弯曲耐受负荷KN：5
5. 电小公称爬电距离mm：360
6. 穿刺部位涂有独特的防水绝缘膏

安装说明

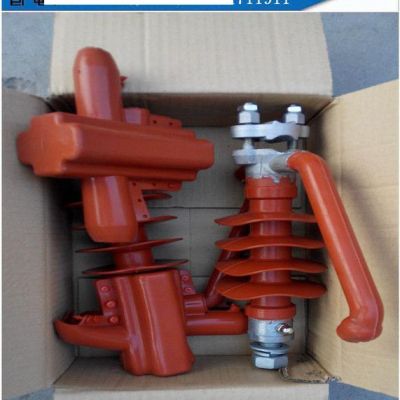

本产品安装在横担上，拧紧螺母即可，等同传统的绝缘子的安装方法，把引弧棒朝向负荷侧，这时，导线的外层应紧靠线槽底部，穿刺齿应刺穿导线的绝缘层与导线的内部导电层紧密相连，在线夹座外部安装绝缘护罩，用固定扣固定绝缘护罩，可参照以上安装示意图。
