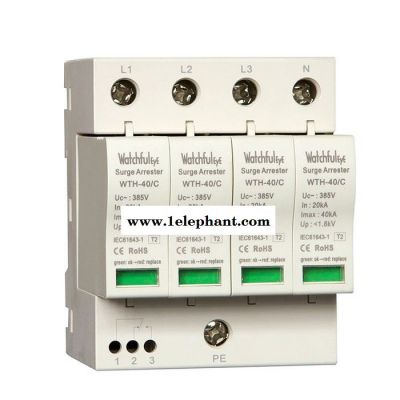

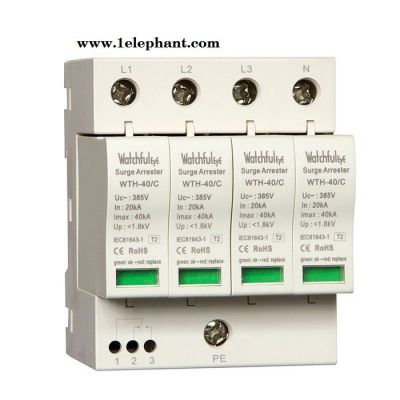

Watchfuleye美国警惕眼WTH-40/C/R/4P系列 电源防雷器
2021-08-10 15:331072
| 价格 |
面议 |
| 发货 |
上海预售，付款后10天内
|
| 标称放电电流 |
20KA |
| 产品认证 |
UL |
|
该产品库存不足 |
产品详情
| 标称放电电流 | 20KA |
| 产品认证 | UL |
| 类型 | 避雷器 |
| 最大放电电流 | 40KA |
| 品牌 | Watchfuleye |
| 型号 | WTH-40/C/R/4P系列 |
| 加工定制 | 是 |
特点描述 符合标准: GB18802.1，IEC 61643-1，UL1449
应用场合: 分支配电柜
插拔结构的设计，便于维护更换
WTH-40/C/R/4P系列 | 型号 | Uc(AC/DC) | Up | Ures | 货号 | | WTH-40/C/R/4P-75 | 75/100V | 1.0kV | 0.6kV | CN120051 | | WTH-40/C/R/4P-115 | 115/150V | 1.2kV | 0.7kV | CN120052 | | WTH-40/C/R/4P-150 | 150/200V | 1.3kV | 0.8kV | CN120053 | | WTH-40/C/R/4P-275 | 275/350V | 1.5kV | 1.0kV | CN120054 | | WTH-40/C/R/4P-320 | 320/400V | 1.7kV | 1.1kV | CN120055 | | WTH-40/C/R/4P-385 | 385/500V | 1.8kV | 1.2kV | CN120056 | | WTH-40/C/R/4P-420 | 420/600V | 1.9kV | 1.4kV | CN120057 | | WTH-40/C/R/4P-550 | 550/700V | 2.4kV | 1.8kV | CN120058 | | WTH-40/C/R/4P-690 | 690/800V | 2.7kV | 2.1kV | CN120059 | | ※ Uc: 最大持续工作电压 | ※ 频率: 50/60Hz (交流) | | ※ Up: 电压保护水平 | ※ Ures @6kV/3kA: 残压 |
Technical Data | GB18802.1/IEC61643-1标准 | 二级浪涌保护 | | IEEE标准应用场合 | B & A | | 标称放电电流 (In) | 20kA | | 最大放电电流 (Imax) | 40kA | | 冲击电流 (Iimp) | N/A | | 保护模式 | L-PE, N-PE | | 浪涌保护元器件 | MOV | | 续流 (If) | 无 | | 响应时间 (tA) | <25ns | | 漏电流 (在75%U1mA下) | <20μA | | 热敏脱扣保护 | 有 | | IP保护等级 | IP 20 | | 短路电流耐受能力 (SCCR) | 20kA rms | | 最大后备保险丝 | 80A gL (空开: <40A) | | 3kA环境下的寿命 (8/20μs) | >5000次 | | 使用环境温度 | -40°C~80°C | | 使用环境湿度 | 0%~95%不凝露 | | 使用最高海拔 | 3000米 | | 接线能力 | 35mm2 (硬线) / 25mm2 (多股软线) | | 剥线长度 | 15mm | | 最大螺丝扭力 | 3.5Nm | | 安装方式 | 35mm标准导轨 | | 模块宽度 | 72mm (4TE) | | 外壳材料 | PA66塑料 (UL94 V-0) | | 模块结构 | 模块插拔式设计 | | 净重 | 429g | | 产品尺寸 (W×H×D) | 72mm×90mm×69mm | | 遥信配件 | 有 | | 线路最大负载 | AC:125V/1A | | 最大线经 | 1.5mm2 | | 剥线长度 | 6-7mm | | 最大螺丝扭力 | 0.25Nm |
|  电气原理图  产品尺寸图  故障指示  |
