| 品牌 | 胜雷 |
|---|---|
| 型号 | SL1-100/4 |

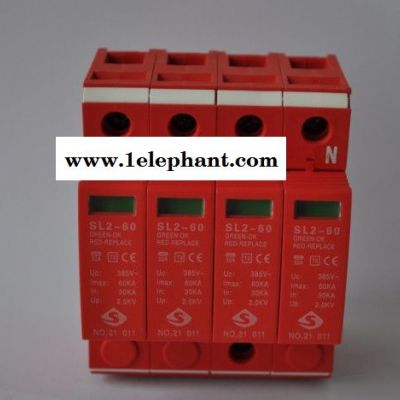

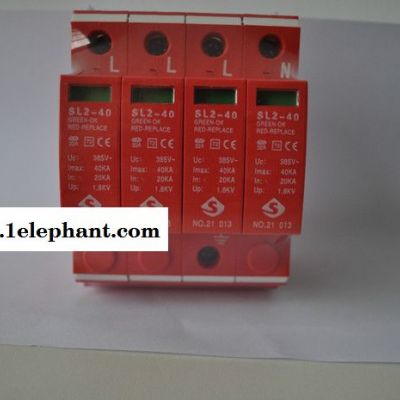

本产品属于三相并联型电源电涌保护器(简称SPD)，外型美观，安装接线方便，维护简单，能在较恶劣环境下长期稳定工作。SPD能有效防止雷击或工业噪声等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成**性损坏或瞬间中断等危害。
◆本产品适用防雷区域：LPZ2与LPZ3区交界处（C级）电源线路(380V)的雷电浪涌防护
◆具有工作指示、模块劣化指示等功能，绿色（正常），红色（失效）。
◆模块化设计，密封性好，安装接线方便。
◆采用温控断路技术，内置过流保护电路，彻底避免火险。
◆通流量大、漏电流小、响应时间快，特别适用于恶劣的雷电环境
◆适用于分配电箱或楼层配电箱；公共场所室外配电室、配电柜（箱）;机房。配电箱或电源设备前端；住宅楼单元一户一表配电箱；适用C级信息系统机房配电箱的电源防护；适用工业生产厂房分配电箱（柜）的电源防护。
产品安装：
1、 SPD应用于主配电系统380V第二级雷电防护，并联安装在建筑物总配电柜或配电箱的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。
2、 安装时请根据安装示意图连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。
3、防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色或遥信端子输出报警信号时，表示防雷模块出现故障，应及时维修或更换。
4、适于室内运行，如安装在室外时，必须加装防水外壳。
5、所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥10mm2，接地线：BVR≥16mm2，其引线长度应小于1m且越短越好。
6、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
7、接线示意图如下：
