| 标称放电电流 | 20KA |
|---|---|
| 工作温度范围 | -40-＋70 |
| 响应时间 | 小于25u |
| 最大操作电压 | 420 |
| 最大放电电流 | 40KA |
| 品牌 | RHECS仁慧 |

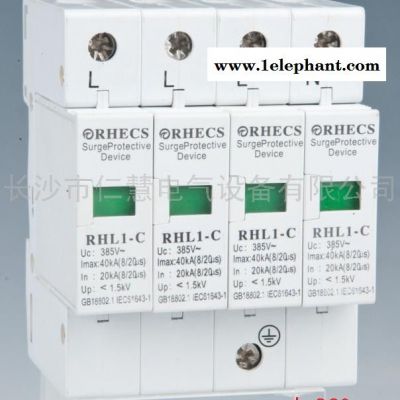

| 型号 | RHL1-C |
用途
RHL1/4系列浪涌保护器（以下简称保护器），主要适用于交流50Hz（或60Hz），额定工作电压380V及以下的TN-S、TN-C、TN-C-S、TT、IT等的电气线路中，限制瞬态过电压幅值，吸收、消耗或泄放浪涌电流能量。使用在过电压类别较高的场合，可使被保护的电器元件从一个过电压类别转换到另一个较低的过电压类别。适宜于与其它模数化终端电器配套组成组合电器，使其提高安装类别，扩大使用范围，或用于终端时，进一步降低过电压、以保护电视机、高保真音响等家用电器或计算机、微电脑等设备。
保护器适用于对家用及类似场所用电器在线路出现感应雷击过电压、操作过电压时起保护作用。
失效脱扣装置
保护器的模块上设有失效脱离装置，当保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色。
主要结构和工作原理
在三相四线制系统中，三条相线和一条零线对接地线之间均接有保护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时保护器将立即在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器，且消失后保护器重新变到高电阻状态，从而不影响电网的正常运行。
安装
·保护器采用标准的35mm轨道安装；
·保护器采用2.5~35mm2的铜质导线联接，其接线方法有两种：
从电流开关联线到保护器，再从保护器联线到负载端。
这种方法适用于负载电流100A以下的配电箱。使用导线截面应该按负载电流选用。
从电源开关联线到负载端。这种方法适用于负载电流100A以上的配电箱。联接到保护器的导线截面不受负载电流的影响，但长度不得过500mm
·接地线**采用4mm2以上的双色导线，长度不得过500mm。
·为了防止电涌保护器失效后影响电网正常运行，联于L线的保护器应该串接一个10~32A的断路器熔断器。
产品尺寸见下图：
