| 额定工作电压 | 380V |
|---|---|
| 标称放电电流 | 40KA |
| 产品认证 | ISO9001-2000 |
| 类型 | 避雷器 |
| 温度范围 | -40+85 |
| 响应时间 | 25n（s） |
| 颜色 | 白色 |
| 最大操作电压 | 385V |
| 最大放电电流 | 60KA |
| 品牌 | 国产 |
| 型号 | LZZ-380C/40 |
| 加工定制 | 是 |

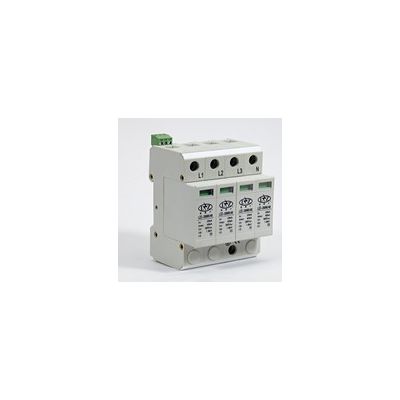

雷震子电源三级防雷器为深圳雷震子科技有限公司自行研发、生产的一款电源三级防雷器，依据IEC61643-1和GB50343标准选用，因其抗干扰能力强工作性能稳定，均采用国内**元器件等原因，得到广大客户认可，并广泛应用于各种电源系统（如UPS电源，机房电源等等）。
产品特点
雷震子电源三级防雷器选用**压敏电阻，性能稳定可靠
适用于不同电网制式，保护更全面
高雷电通流能力，ns级响应速度
内置过热断路装置
失效检测指示
遥信报警接口
35mm导轨安装，标准模块化设计
节能、环保，安装简单、方便，无须特殊维护
参数
| 型号 | LZZ-380C/40 | |
| 标称放电电流（8/20 us） | 20 kA | |
| **大放电电流（8/20 us） | 40 kA | |
| 电压保护等级在20KA(8/20 us) | 1.8KV | |
| 响应时间 | ≤25ns | |
| 额定电压 | 380V | |
| **大持续电压 | 385V | |
| 工作温度 | －40C...＋80C | |
| 建议安装导线截面积 | ≥6mm2 多股软导线 | |
| 漏电流75%Uc1mA | ≤20μA | |
安装说明
雷震子电源三级防雷器安装前必须切断电源，严禁带电操作
建议在防雷模块前端串联熔断器或自动断路器
安装时请根据安装示意图所示连接，基中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
安装完毕后将模块插到位，检查防雷模块是否正常工作。
防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
并联式电源防雷模块应并联安装（也可以采用凯文式接线方式），单片宽度为36mm的模块，可以采用双拼线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、直、粗。
P.S.防雷器内置失效脱离装置，当保护器因老化或击穿而过热失效时，失效脱离装置能自动地将其从电网上脱离，同时给出故障信号。指示器正常工作时，显示无色，失效脱离后显示红色。
注意事项
使用防雷器时应注意以下事项:
防雷器应装在户内低压进线处，每个防雷器的上桩头分别与其进线端连接，而防雷器的下桩头应互相连接并接地。
在雷雨季节需经常检查防雷器外部有无火花闪烁或烧伤痕迹，外壳有无裂纹等现象，如发现有此现象，应更换新的防雷器。
防雷器要经常用专门仪器测定其绝缘情况。
