| 处理风量 | 500-90000m3/h |
|---|---|
| 产地 | 枣强 |
| 净化率 | 98 |
| 执行标准 | 标准 |
| 种类 | 有机废气处理成套设备 |
| 空气净化技术 | 吸附技术 |
| 品牌 | 广吉 |
| 型号 | YHWFL |
| 加工定制 | 是 |
| 适用星级 | 所有星级 |

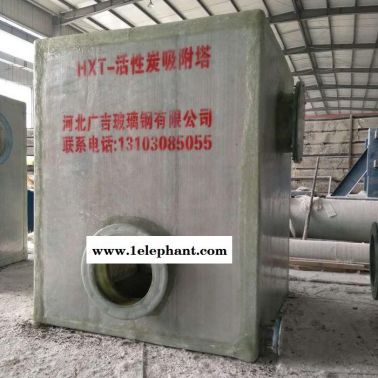

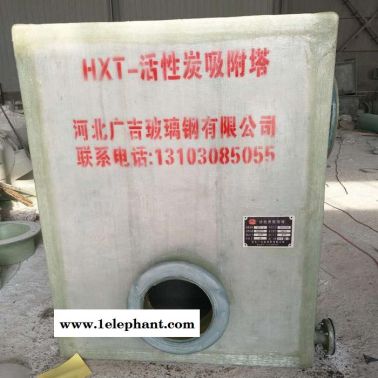

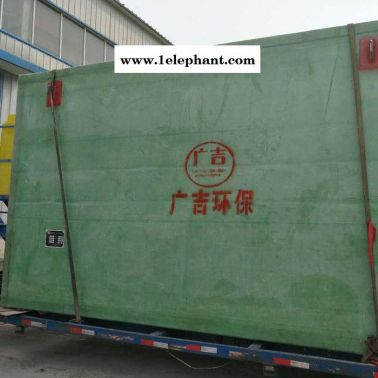

YHWFL系列活性炭纤维有机废气净化器
特点： 有机废气是存在于多种行业的重要污染物，治理方法有：冷凝法、直接燃烧法、催化燃烧法、活性炭吸附法、吸收液吸收法等，我公司在有关设计单位的指导下，研制并生产的YHWFL系列活性炭纤维有机废气净化器，它比活性炭吸附量大（10-40倍）净化效率高（95%以上）易再生，设备占地面积小，耐腐蚀，便于维修，附属设备小，无二次污染，特别适用于较高浓度的废气净化处理。
详细介绍
有机废气是存在于多种行业的重要污染物，治理方法有：冷凝法、直接燃烧法、催化燃烧法、活性炭吸附法、吸收液吸收法等，我公司在有关设计单位的指导下，研制并生产的YHWFL系列活性炭纤维有机废气净化器，它比活性炭吸附量大（10-40倍）净化效率高（95%以上）易再生，设备占地面积小，耐腐蚀，便于维修，附属设备小，无二次污染，特别适用于较高浓度的废气净化处理。
结构及工作原理：
净化器分进风、炭纤维过滤段和出风段，过滤段由几个几十个过滤筒组成，过滤层厚度为50-100mm，有机废气从进风口进入箱体，净化后的尾气由通风机排入大气。饱合后的炭纤维过滤筒取出再生，再生后的过滤筒装好后仍可继续使用。
碳纤维的性能及再生方法：
1、活性炭纤维毡是一种新型高效吸附材料，对有毒有害气体具有较高的吸附作用，吸附和脱附速度快，炭纤维毡宜用热空气（105℃）脱附并能循环使用，更具有不怕酸碱的耐腐蚀性能，对含有苯系物、二氧化硫、一氧化碳、氮氧化物、硫化氢及石油气、恶臭等有机废气，都有明显的净化效果。
表1 活性炭纤维毡主要技术特性
名称指标
单丝直径（μm）8-9
比表面积（m2/g）1000-1500
滤层（g/m2）33-330
松密度（g/cm3）1-10
苯吸附量（%）30-52
2、再生方法：
炭纤维滤筒可由本公司再生，或由用户自行再生。饱和后炭纤维毡筒取出放入容器内，用蒸气加热10-15分钟取出晾干后，装入设备内继续使用。蒸出的气体通过冷凝器冷凝，贮液分离桶分离出有机溶液，如分离物质没有利用价值，可倒入煤堆中烧掉
技术参数
| 净化塔 | 选配电机 | 选配水泵 | 操作总 | ||||
| 型号 | 风量 | 型号 | 全压 | 电机功率 | 型号 | 电机功率 | |
| 1.5 | 1500 | BF4-72 |
| 4 | 40FS-30 | 3 | 1000 |
| 3 | 3000 | BF4-72 |
| 4 | 40FS-30 | 3 | 1200 |
| 5 | 5000 | BF4-72 |
| 4 | 50FS-30 | 4 | 1400 |
| 7.5 | 7500 | BF4-72 |
| 4 | 50FS-30 | 4 | 1800 |
| 10 | 10000 | BF4-72 |
| 4 | 65FS-30 | 5.5 | 2400 |
| 12.5 | 12500 | BF4-72 |
| 4 | 65FS-30 | 5.5 | 2700 |
| 15 | 15000 | BF4-72 |
| 5.5 | 65FS-30 | 5.5 | 3000 |
| 17.5 | 17500 | BF4-72 |
| 5.5 | 65FS-30 | 5.5 | 3500 |
| 20 | 20000 | BF4-72 |
| 7.5 | 65FS-30 | 5.5 | 4000 |
| 25 | 25000 | BF4-72 |
| 11 | 65FS-30 | 7.5 | 6000 |
| 30 | 30000 | BF4-72 |
| 15 | 80FS-28 | 7.5 | 8000 |
| 35 | 35000 | BF4-72 |
| 22 | 80FS-28 | 7.5 | 11000 |
| 40 | 40000 | BF4-72 |
| 22 | 80FS-28 | 7.5 | 14000 |
| 45 | 45000 | BF4-72 |
| 22 | 80FS-28 | 7.5 | 16000 |
| 50 | 50000 | BF4-72 |
| 30 | 80FS-28 | 7.5 | 18000 |

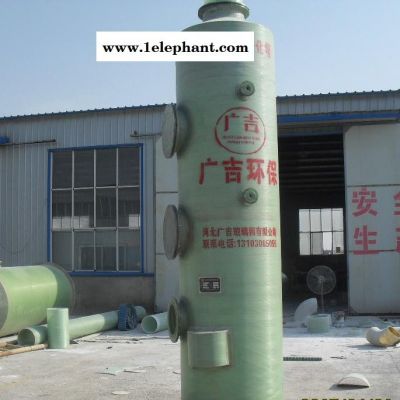

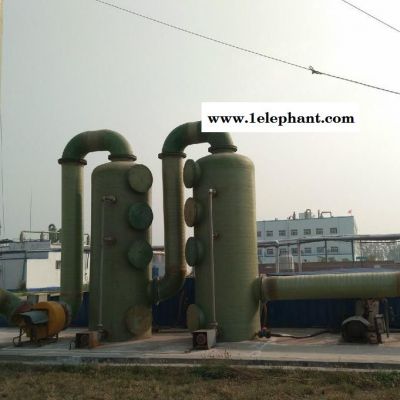

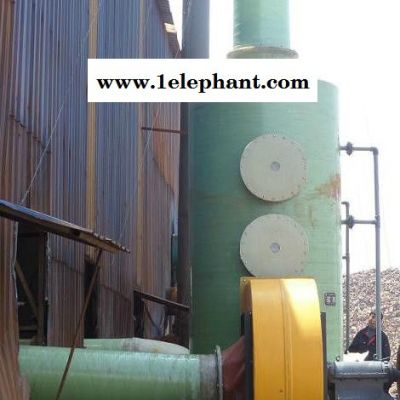

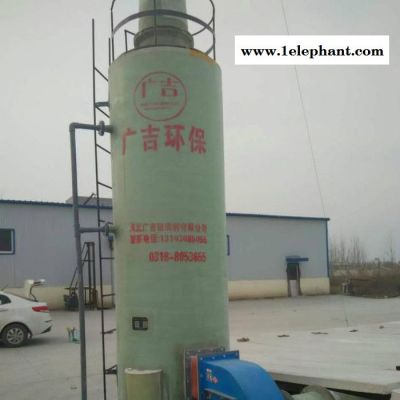

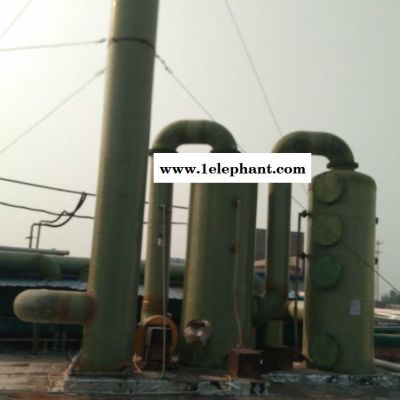

玻璃钢净化塔的净化过程：塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，并经过设置在塔内的新型高效低阻填料 和穿孔板，气液接触充分，净化效果好。
玻璃钢净化塔具有以下优点：
1、选用硬聚氯乙烯塑料板或玻璃钢材质制造，重量轻、容易加工、耐腐蚀。
2、选用新型高效填料与穿孔塔板相结合的复合结构，设备阻力小，净化效率高而且稳定。
3、选用节能轴流型喷嘴，喷液量大，且喷液压力较低，耗电小。
4、采用分段组合结构，便于运输和安装，各塔段组合可随意转动，进出风口方向可任意调整，安装灵活。
二、玻璃钢净化塔主要技术指标
JHT-I系列净化塔的净化效率η；
当有害气体的氮氧化物时，η≈80%
当有害气体为盐酸、硫酸等酸雾时，η≥90%
玻璃钢净化塔，现有七种规格，每种规格又分A型（顶出风）和B型（水平出风）两种型式，处理风量为2000～18500米3/时，设备阻力≤70毫 米水柱，喷淋系统喷嘴前压力≥10米水柱。
三、玻璃钢净化塔的安装
净化系统由通风和喷淋两部分组成，如图所示。
通风系统：包括净化塔塔休、塔支架、通风机和通风管道等部件。
净化塔A型安装：一般用于压入式（通风机出风口接净化塔进风口）及有足够安装高度的场所；B型安装：一般用于吸出式（净化塔出风口接通风机吸入口）及安装高度受限的场所，详见尺寸表。
喷淋系统：包括液箱、液泵、喷淋管路、压力表、阀门等部件。
液箱置于净化塔的下部，寒冷地区需要在室内安装时，液箱顶部的进液口与净化塔底部的出液口用加长管道连接，但液箱顶标高也需底于净化塔底标高。
净化系统全部室内安装，且厂房高度不足时，液箱可设置在地坑或半地坑内。
液箱应安装在高度为100毫米左右的平台上，平台平面应平整牢固，以保证箱底板受力均匀。
塔支架四根钢柱，需浇注混凝土基础。
与净化塔连接的通风管道,均需单设支吊架,通风、液泵、按设备实际尺寸设独立基础。
当选用PVC/PP塑料板净化塔时，室外安装应采取必须的遮阳措施。
净化塔顶部出口风管高度超过5米时，应设拉索固定。
图一、二所示通风机、液泵安装位置，用户可根据现场实际情况，进行调整，也可采用其它布置型式。
四、玻璃钢净化塔净化塔的运转、维护
净化系统运行前，应首先标定风量在允许范围，调整喷液管分路阀门，使两级喷液量接近相等。
运行时，应先起动液泵，后起动通风机，停机时，与之相反。
净化吸收液，用于盐酸、硫酸等酸雾治理时，一般为～5%氢氧化钠溶液；用于氮氧化物治理时，采用5%氢氧化钠加2～4硫化钠溶液。
循环液检测，根据工艺生产周期的长短，循环液自然损耗的多少，定期测量碱度和补充新液。
五、 玻璃钢净化塔成套设备包括：净化塔、液箱、塔支架、BF4-72型玻璃钢风机，如用户需要配套整个净化系统的通风管道、风帽、液泵、喷淋管 路、压力表、阀门等，需在订货时具体商定。订货时需注明规格、安装型式（A型或B型）。
