| 尺寸开孔 | 152*76mm |
|---|---|
| 安装形式 | 盘装，挂壁 |
| 水质电阻要求 | ≤100KΩ |
| 报警输出触点容量 | AC220V 3A（阻性） |
| 开关泵输出触点容量 | AC220V 10A(感性） |
| 测量范围 | 标准范围 |
| 测量精度 | 0.1 |
| 电源电压 | AC220V 8VA |
| 类型 | 固定式 |
| 名称 | 极限水位报警仪 |
| 外形尺寸 | 160*80mm |
| 用途 | 液位测量 |
| 品牌 | 迎洲 |
| 型号 | UDX |
| 加工定制 | 是 |

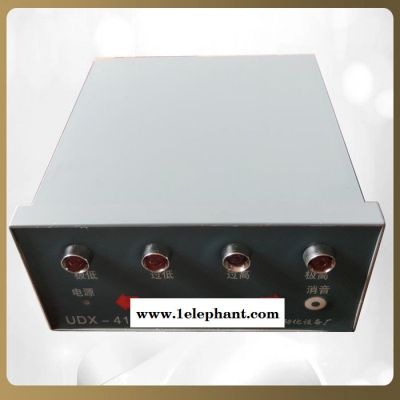

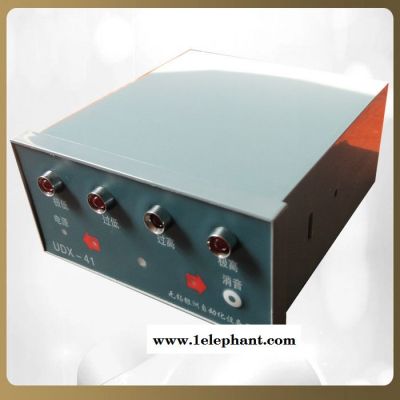

UDX-41型极限水位报警仪
一、概述
UDX-41型极限水位报警仪我厂将其归于电接点水位表一类，属于是液位检测仪表。此分类中包含大量我厂生产制造液位检测仪表。
使用电极式传感器的水位报警仪。通过传感器输出一个给定位置的水位信号，传送给第2仪器和二次仪表显示，用光和闪光，发出报警；并对输出继电器触点接收到报警、控制和联锁保护电路。
二、工作原理
UDX-41型极限水位报警仪使用电极传感器。通过传感器输出一个给定位置的水位信号，传送给第2仪器和二次仪表显示，用光和闪光，发出报警；并对输出继电器触点接收到报警、控制和联锁保护电路。
UDX-41型极限水位报警仪可用于除氧器设备的水位显示，锅炉汽包水位高、低水位报警；极低和高水平的保护。
UDX-41型极限水位报警仪，高、低水位调节功能，主要用于输出6.5吨/以下；蒸汽压力＜13kgf／cm2工业低压锅炉管水位高低位置的调整（泵，关泵）在低和高水位报警。
对于变量可用于水箱、水箱、水箱水位的控制和报警。
三、特点
一旦UDX-41型极限水位报警仪采用交流信号电源，以防止使用直流信号电源引起的电极极化和电解。这两台仪器太低，太高的报警电路采用时间延迟电路（T秒）有效地克服了电极水引起的误报和开水和波浪引起的间歇性报警，使报警更可靠。由于放大电路，灵敏度可调。要改变信号电压，适用于各种水质（几KΩ10K欧姆电阻水），用于大型发光二极管显示，仪器闪光报警器，具有高亮度、功耗低、寿命长等优点；采用压电陶瓷蜂鸣器声音报警装置，有一个清晰的声音，响亮的噪声特性
该仪器具有外形美观、线路稳定可靠、运行准确、使用寿命长、价格低廉等优点，可广泛应用于需要实现水位自动控制和报警的各种设备上。
对udx-41极限水位报警器的主要技术参数
四、仪表相关参数
1、仪器命名方法：
UDX-41-4-H
产品类型序号的安装方法
注：Z直，水平H—
2、初级仪器（电极式传感器）
（1）工作压力：13kgf／cm2；
（2）工作温度：≤200℃；
（3）蒸汽管法兰的中间距离
a.300±2mm；b.350±2mm；C + + 2mm 2mm 440，
（4）：PG：16kgf／cm2 DG：25mm直径115mm法兰尺寸
根据标准的“jb81-59”要求的机器的一部分的法兰标准。
（5）电极在室温下超过20MΩ的绝缘电阻（500V兆欧表测试缸）
（6）电极控制范围（电极长度）

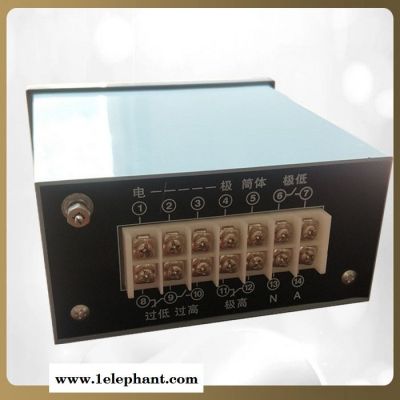

五、产品细节及接线图
以上是UDX-41型极限水位报警仪的相关信息，如果您对UDX-41型极限水位报警仪有兴趣或疑问欢迎来电询问
联系方式：13861873395 /0510-83690913
联系人：周先生
无锡银洲自动化设备厂
