| 型号 | XZ-1A |
|---|---|
| 外形尺寸 | 120×120×120 |
| 量程 | 80m |
| 精度 | ±0.1%×量程±1cm |
| 产地 | 徐州 |
| 品牌 | 金时速 |
| 加工定制 | 否 |

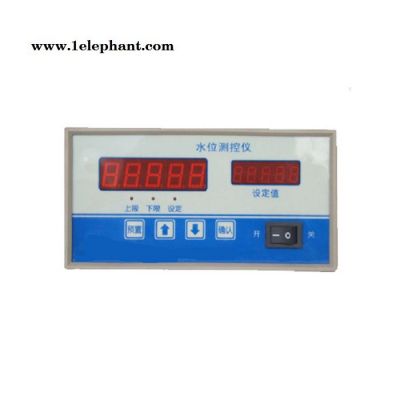

水位显示仪XZ-1A型
技术参数
1、 水位量程：与传感器相同（10m，20m，40m，80m等）
2、 分辨力：与传感器相同（1cm，1mm等）
3、 测量精度：与传感器相同，即±0.1%×量程±1cm（或1mm）。
4、 显示方式：6位加2位LED显示。6位为水位（4位相对水位值+6位海拔值）显示（红），字高0.56”。2位为通信站号或作为其它符号显示（绿），字高0.3”。
5、 传感器与显示器之间连接方式：多芯电缆（14~20芯）。
6、 输入码制（传感器输出码制）：循环码（葛雷码）或其它码制（需定制）。
7、 传感器与显示器之间有线距离：可达2km。
8、 数据远传方式（可选）：
1) RS-485（XZ-1A型），用一对双绞线传输联网。数据远传距离：1.2km。
RS-485口通信协议：1)MOD-WS1（MODBUS）；2）SDI-12。
2） 4~20mA电流环方式（XZ-1B型），用一对导线传输。
以上传输的数据不包含海拔值
9、 电流环：分辨力：与传感器相同；非线性：最大±0.012%；最大误差：±0. 15%
10、 人工预置功能
1） 下限预置：出厂时为零。（4位，不含海拔）
2） 上限预置：出厂时为最大开度值。（4位，不含海拔）
3） 中限预置：出厂时为最大开度值。（4位，不含海拔）
4） 海拔预置：出厂时为零。（6位）
5） 量程（仅XZ-1B型）：量程（4位，不含海拔）
6） 通信站号预置：出厂时通常设为01。
11、 报警、控制功能
报警控制信号：继电器触点。触点容量：1A24VDC，0.5A125VAC。
当大于等于上、中限、小于等于下限值时，继电器触点吸合，并声、光报警（数据区小数点闪烁）。声报警持续时间约10秒钟。中限仅继电器动作。
12、 显示器与传感器耦合：光电隔离
13、 工作方式：连续工作。
14、 显示器内单片微机加有Watchdog，以防止运行变乱。
15、 工作环境温度：0℃ ~ +50℃，相对湿度：85%（+25℃）。
16、 电源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保险丝2A。
17、 外形尺寸：120×120×120mm。
屏装开孔尺寸：111×111mm。
