| 材质 | 不锈钢TP304、316L、碳钢Q235-B |
|---|---|
| 产地 | 江苏 |
| 类型 | 不锈钢排气管 |
| 使用寿命 | 8年及以上 |
| 适用领域 | 工业 |
| 新旧程度 | 全新 |
| 种类 | 消音器 |
| 贸易属性 | 库存 |
| 耐温特性 | 0-500 |
| 消声频率 | 30Hz |
| 降噪效果 | 40±5dB(A) |
| 品牌 | 吉鑫 |
| 型号 | YSX复合型 |
| 加工定制 | 是 |
【氧气放空消音器】基本说明
· 产品标题：氧气放空消音器、氧气放空消声器
· 产品别名：消音器、消声器、氧气放空消声器、氧气放空消音器、放空消音器
· 产品型号：YSX复合型
· 工作压力：0-10.0Mpa
· 工作温度：0-500℃
· 工作流量：0-1000t/h
· 设计降噪：40±5dB(A)
· 本体材质：不锈钢TP304、316L、碳钢Q235-B
【氧气放空消音器】产品简介
氧气放空消音器主要用于化肥厂合成氨装置开、停车时,氧气放空产生130dB(A)以上的强烈喷射噪声;放空噪声声压级随着氧气压力、排放流量的增大而按对数关系提高。氧气放空时对作业区和居民生活区造成大面积的噪声干扰,为此我们对日本引进的抗性消声器进行了技术改造;自行设计,采用节流扩容降压和小孔喷射相结合的复合型消声器设计原理
【氧气放空消音器】适用范围
氧气放空消音器是用于排汽氧气放空消音器主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消音排放的有效消音。锅炉排汽消音器主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消音排放的有效消音。是消除蒸汽排放性噪音的重要措施。各类锅炉排汽蒸汽不仅高温高压，且排放频带宽，衡量蒸汽排放消音器的好坏，主要考虑以下三个方面：
1、消音器的消音量能满足《工业企业噪音标准》的要求。
2、消音器能适应不同频率、高温和压力(低中高压、超高压、亚临界、超临界)。
3、消音器的结构性好（尺寸合理、强度高、寿命长、安装方便）。
【氧气放空消音器】工作原理
氧气放空消音器通过对现有消音器结构的优化设计，能够提高消音器的消音量，改善消音效率。
按照本实用新型提供的技术方案，所述氧气放空消音器，包括消音器壳体，消 音器壳体的上端安装上端盖，消音器壳体的下端安装下端盖；其特征是：在所述下端盖外侧 设置扩大室，扩大室外端上设置进气接口；所述消音器壳体上分布若干消音孔，消音器壳体 内设置消音材料，在消音材料的内部均匀布置多个消音内腔，消音内腔由下端盖一端延伸 至上端盖一端，消音内腔与扩大室的内腔连通；所述消音内腔的直径由下端盖一端向上端 盖一端逐渐增大。
【氧气放空消音器】应用范围
氧气放空消音器、氧气放空消声器广泛应用于建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。
【氧气放空消音器】技术参数
| 规格型号 | 参考管径(mm) | 排量(t/h) | 温度(℃) | 压力(MPa) | 外形尺寸 |
| YSX-25/5 | Ф32 | 0-5 | 0-540 | 0-12 | Ф219x500 |
| YSX-40/10 | Ф45 | 0-10 | Ф219x500 | ||
| YSX-50/15 | Ф57 | 0-15 | Ф219x600 | ||
| YSX-80/25 | Ф80 | 0-25 | Ф273x700 | ||
| YSX-100/40 | Ф108 | 0-40 | Ф325x750 | ||
| YSX-125/65 | Ф133 | 0-65 | Ф377x1100 | ||
| YSX-150/80 | Ф159 | 0-80 | Ф377x1300 | ||
| YSX-200/105 | Ф219 | 0-105 | Ф450x1500 | ||
| YSX-250/150 | Ф273 | 0-150 | Ф530x1800 | ||
| YSX-300/300 | Ф325 | 0-300 | Ф630x2100 | ||
| YSX-400/420 | Ф426 | 0-420 | Ф820x2300 |
注：订购消音器请提供具体参数：
1、工作压力 Mpa
2、工作温度 ℃
3、工作流量 t/h
4、接管尺寸 mm
5、设备材质
6、安装位置
【氧气放空消音器】制造工艺
1.本设备为排汽消音器按照GB12348-2008《工业企业厂界环境噪声排放标准》设计、生产、验收。
2.本设备的接管材质、内件及壳体材质为明细栏标注材质。
3.本设备焊接采用特殊的焊接工艺，以保证焊缝有足够的强度，其余焊缝均按GB985-986-88中的规定执行，焊缝腰高按较薄板厚度。
4.本设备在组焊时，其内部件应保持轴线垂直。
5.设备组装完毕后，清理焊渣，外壳表面作喷漆处理。
6.设备在与排气管焊接之前，应对排气管进行冲管，清除管内杂质，方可施焊。连接方式为法兰连接。
【氧气放空消音器】安装要求
1.消声器的安装方向必须正确，与风管或管件的法兰连接应保证严密、牢固。
2.消声器安装后，可用拉线或吊线的方法进行检查，不符合要求的应进行修整。
3.消声器安装就位后，应加强管理，采取防护措施。严禁其它支、吊架固定在消声器法兰及支吊架上。
4.消声器、消声弯头等在安装时应单独设支、吊架，使风管不承受其重量支吊架应根据消声器的型号、规格和建筑物的结构情况，按照国标或设计图纸的规定选用。
5.消声器在安装前应检查支、吊架等固定件的位置是否正确，预埋件或膨胀螺栓是否安装牢固、可靠。支、吊架必须保证所承担的载荷。
6.消声器的型号、尺寸必须符合设计要求，并标明气流方向。

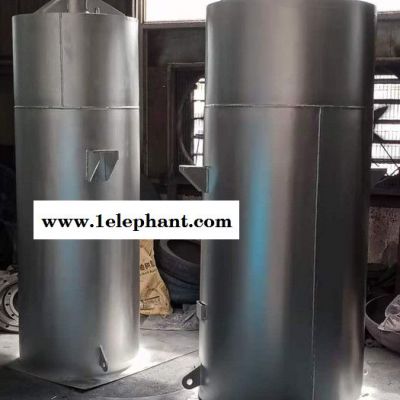

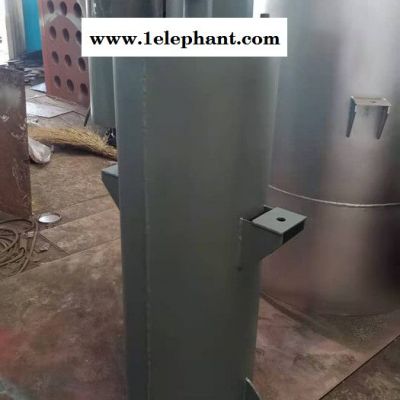

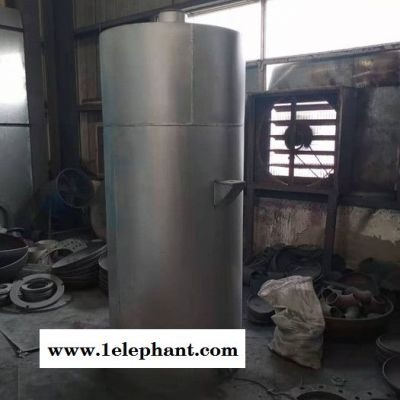

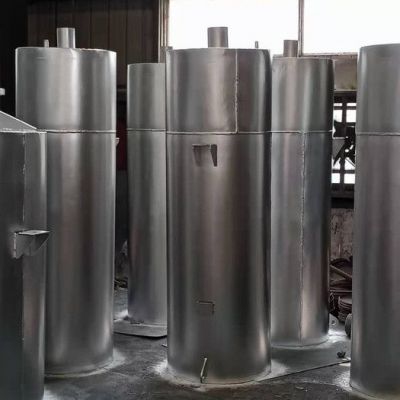

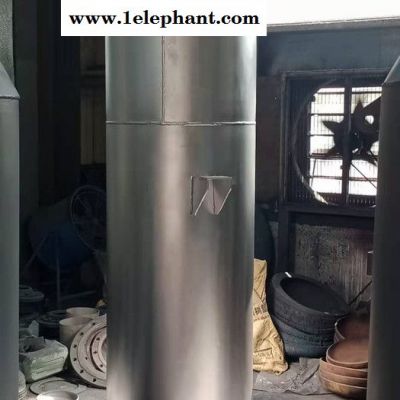

【氧气放空消音器】实拍图
