| 标准 | GB |
|---|---|
| 材质 | 黄铜,不锈钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN500 |
| 公称直径 | DN15-DN500 |
| 规格 | DN15-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 氧气 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 上海沪工阀门 |
| 型号 | JY41W |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

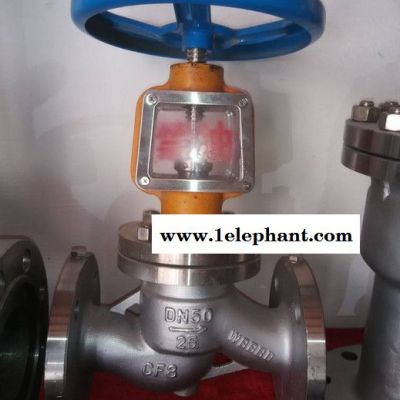

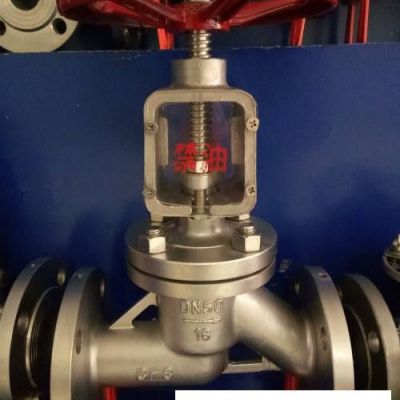

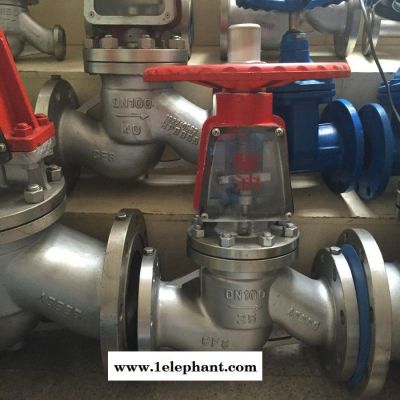

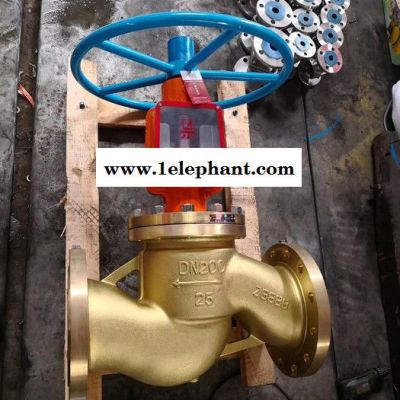

【产品用途】 JY41W、JY41Y 氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有很好的防爆阻燃性能，消除了氧气管路上的不安全因素。 【产品特点】 1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有很好的防燃阻火性能 2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠 【性能参数】
| 公称通径（DN） | 15－400 | |||
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | |
| 试验压力 （MPa） | 强度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 适用温度 | ≤200℃ | |||
| 适用介质 | 氧气 | |||
| 阀体 | 硅黄铜、不锈钢 | |||
| 阀杆 | 不锈钢 | |||
| 阀芯 | 铜、不锈钢 | |||
| 填料 | 聚四氟乙烯 | |||
主要外形和连接尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do |
| 凸面法兰 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |
