ZO系列 氧化锆氧气分析仪 流量计 上海自动化仪表厂

一、氧化锆分析仪用途

  ZOY－4系列智能氧化锆氧量分析仪是一种实用可靠的自动化分析仪表。能与各种电动单元仪表、常规显示记录仪表及DCS集散控制系统配合作用，可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析。以实现低氧燃烧控制，达到节能目的，减少环境污染。

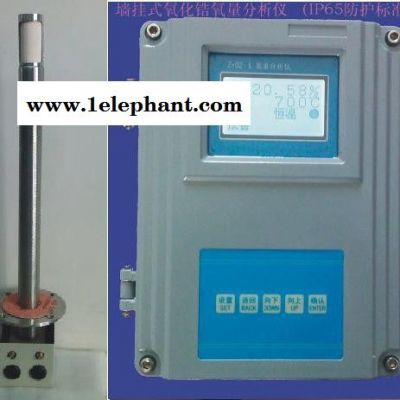

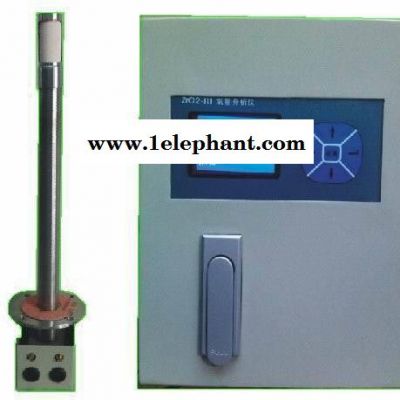

  ZOY－系列智能氧化锆氧量分析仪有ZOY型氧化锆探头（一次仪表）和ZOY氧量变送器（二次仪表）二部分组成。可根据用户需要定做300-1200mm

二、氧化锆分析仪工作原理

  １、氧化锆锆管是一种金属氧化物，在高温下形成固态电解质具有传导氧离子的特性。被测气体（烟气）通过探头过滤器，进入氧化锆锆管的内侧，参比气体（空气）通过自然对流进入探头氧化锆锆管的外侧。当锆管内外侧氧浓度不同时，在氧化锆锆管内外两侧间会产生氧浓差电动势。

三、型号规格及技术指标

1、技术指标

① 基本误差：＜±2％F·S，仪表精度１级

② 量  程：0～5％O2；0～10％O2；0～20％O2；0～25％O2

③ 本底修正：-20mV～+20mV

④ 被测烟气温度：ZOY-4型低于700℃（低温型）  ZOY-5型700～1000℃（高温型）

⑤ 输出信号：可扩展双路隔离输出，0～10mADC和4～20mADC，采取光电隔

离，直接和计算机联网。

⑥ 负载能力：0 ～1.2ΚΩ或0～600Ω

⑦ 环境条件：0～50℃；相对湿度＜90％

⑧ 电  源：220V±10％，50Hz

⑨ 功  耗：变送器约8W，加热炉平均约50W

⑩ 响应时间：90％约3秒

氧化锆探头加热炉升温时间：约20分钟

氧化锆探头寿命：氧化锆管按GB11169-89保用一年。主体寿命5年以上。
