氧气简介
HKB系列氧气采用第三代电容力感应式传感器，耐脏污、灵敏度高，安装简单免维护，计量准确，解决传统差压式取压孔易堵塞的缺点，可完全替代差压式流量计。压损小，适用大型管道、异型管道、低压、负压管道，插入式结构，安装简单。广泛运用在冶金行业、煤化业的焦炉煤气，高炉煤气，发生炉煤气，混合煤气等煤气介质的计量上，此类介质具有含杂质、粉尘、结污、压力低、流速低等特点，不会堵塞，免维护，为客户节约维护成本。

氧气技术参数

 【选型注意】由于在线拆装流量计结构密封的原因，工作压力不能超过4Mpa，温度不能高于80度，不能低于负20度，超出此范围将不适合选用此种结构流量计 。

 氧气型号说明
 HKB-UGCCIDSS-DN1000含义为：HKB系列智能靶式流量计，公称通径1000mm，连接方式为在线拆装式，介质为气体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体和传感器材质为不锈钢

    氧气特点
  ·整台仪表在设计中无可动部件，插入式结构,拆卸方便
·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压
·仪表内设自检程序，故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
·可**地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择，如选择在线插入式，安装费用低
·具有一体化温度、压力补偿，直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
·计量准确，精度可达到0.2%
·重复性好，一般为0.05～0.08%，测量快速
·压力损失小，仅为标准孔板的1/2△P左右
·抗干扰，抗杂质能力特强
·可根据实际需要更换阻流件（靶片）而改变流量范围
·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图
·安装简单方便，极易维护
·多种输出形式，能远传各种参数
·抗震动性强，一定范围内可测脉动流

氧气应用范围
 气体类：
煤气、空气、、天然气、氮气、液化石油气、化氢、烟道气、、丁烷、等
液体类：
重油、石蜡、沥青、硫酸、食用油、渣油、、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、 、高沸点有机溶液、猪油、添加剂、酒精、油、、聚丙烯、甲笨等
宏控HKB电容式靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。




靶式流量计的故障处理
（流量计带故障自检程序，用户通过显示屏可查知部分原因！）
1、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的主要原因有：
a、安装前后流量计水平度不一致，以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在；
b、流量计长期运行，其传感器内部应力释放产生微变；
c、安装或运行过程中，严重过载造成零点飘移；
以上三种方式均可参照有关流量计清零的步骤和方法处理。
d、流量计壳体接地不良；
处理方法：用户重新接地。
e、靶片、靶杆与测具之间被杂物卡住；
处理方法：关闭流量计前后阀门，用工具松开流量计过度部件与测量管之间的连接螺栓，并轻轻的晃动过渡部件或取出，清理杂物后照原样复位即可。
2、流量计工作过程中示值出现非正常增大，造成该现象的主要原因有：
a、靶片以及靶杆上挂有丝状及带状杂物；
处理方法：参照处理杂物方法。
b、高结圬条件下，靶片和靶杆产生严重结圬，使受力元件靶板沿测量管轴线上投影面积增加，即靶片与测量管之间环形过流面积减少，进而在相同流量下，传感器受力增大，终导致流量示值非正常增加；
处理方法：取下过渡部件，用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。
3、计量误差大，造成该现象的原因很多，其主要的原因为以下几种：
a、安装时流量计与连接管道相对同心度出现较大错位，密封垫片未同心，从而形成节流阻件，极大影响被测介
质流态；
处理方法：调整安装状态。
b、流量计前后直管段太短，并于流量计前直接安装了弯头，阀门等极大干扰被测介质流态部件；
处理方法：按照说明书要求进行安装或对流量计进行实地实流标定。
c、旁通管道泄漏 ；
处理方法：检查及更换旁通管路。
d、靶片上绕缠有带状杂物，增大了靶片受力；
处理方法：参照前面处理杂物方法。
4、流量计无示值或无发信号，其原因主要有以下四种：
a、电源接触不良或脱落 ；
处理方法：对于自带电池的流量计，检查电池是否装稳，触点是否良好，以及电池是否有电。对于外接电源，
应检查连接导线之间连接是否完好，导线是否导通，外供电源是否正常。
b、流量计电路损坏；
处理方法：返厂修理。
c、显示屏损坏 ；
处理方法：返厂更换。
d、用户信号接收系统故障；
处理方法：检查、排除故障。
5、流量计运行过程中示值一直为零，此种现象主要原因有：
a、受力元件(靶片)脱落，导致传感器无力感应；
处理方法：装配相同规格的靶片。
b、流量计传感器无电压输出信号 ；
处理方法：首先判断传感器是否损坏，具体的方法是看传感器数据有无变化。
c、被测介质流量太小，低于流量计的刻度流量；
处理方法：返厂重新更换受力元件。

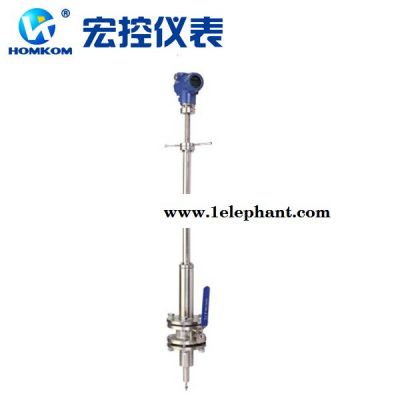

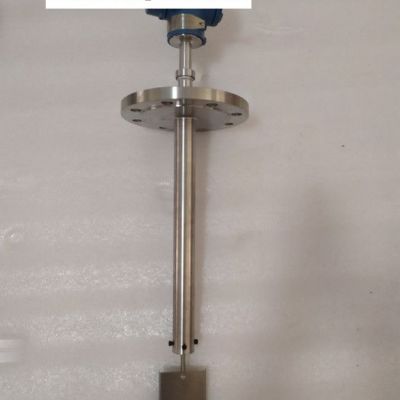

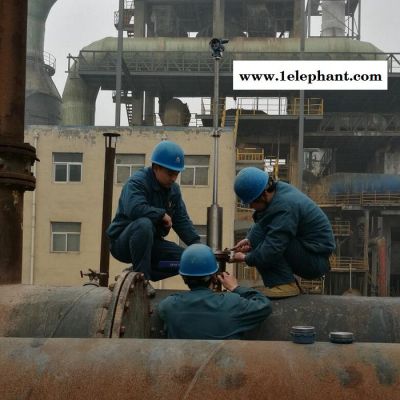

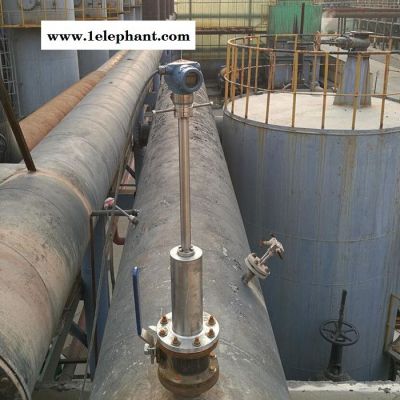

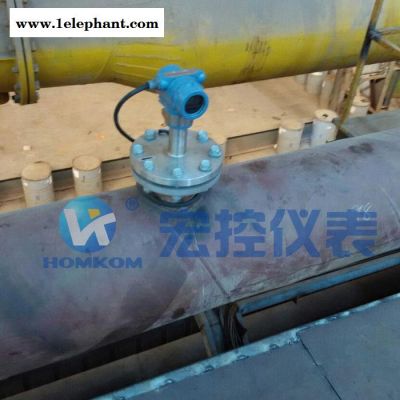

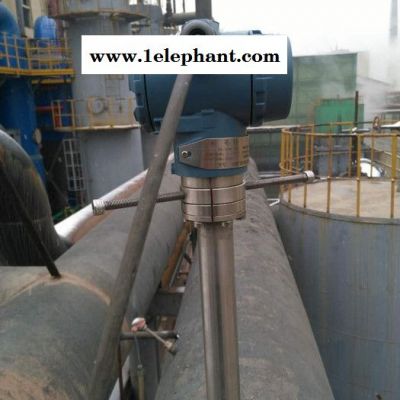

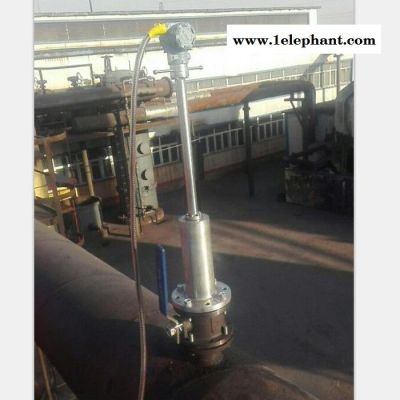

  氧气图片
