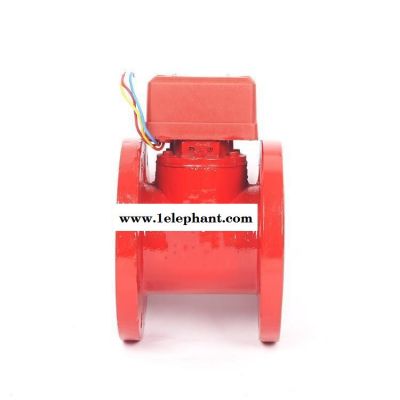

ZSJZ水流指示器 消防专用法兰水流指示器三科阀门优质供应

一、产品概述：

          ZSJZ水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食品、电厂、泵等工业生产管路中，通过视窗能随时观察液体、气体、蒸汽等介质的浑浊度且计量介质流动速度反应情况，是保障正常生产保证产品质量不可缺少的管道附件之一。其连接方式包括螺纹式；法兰式；焊接式。水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，但通常不用作启动消防水泵的控制开关。用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。

二、产品特点

1、ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品适用于管径50、65、80三种。
2、ZSJZ型〈焊接式〉水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔33mm,100以上钻孔48mm。
3、ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接，适用于管径100mm以上，三通管长度为180mm。
4、 接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端，"公共点“蓝线为减少引线可同”+"端相接。
5、 连接水流指示器管路，必须保证同前后直管长度不小于管路直径5倍，安装时应保证水流指示器与管道中心水平面垂直，铭牌上的箭头方向应与水流方向一致，水流指示口调试和定期检查，可打开分区未端试验装置，放通水流进行模拟试验，检查水流指示器是否改造，若发现故障、应分别检查水流指示器及报警装置，排除故障，使系统处于伺服状态。

三、技术参数：

                 水流指示器分两大类分别为叶轮式；浮球式别称（直通叶轮视镜、叶轮视镜、直通浮球视镜、浮球视镜液流观察器、流量指示器、监流器、单管式直通流量视镜）属直通视镜，是观察管道内介质流动情况的必要附件。视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。水流指示器包括螺纹式水流指示器、焊接式水流指示器、法兰式水流指示器、 鞍座式水流指示器、马鞍式水流指示器。

水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横干管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，但通常不用作启动消防水泵的控制开关。
