全自动不锈钢管切割机全自动不锈钢切管机全自动钢管切割机|目前最新的【优质供应】

品牌 :	蓝讯	型号 :	ZLG32G
类型 :	等离子切割机	电流 :	交流
控制方式 :	数控	驱动形式 :	自动
用途 :	金属切割	频段 :	高频
切割厚度 :	视等离子电源大小而定	作用对象 :	金属
作用原理 :	逆变	等离子源 :	成都华远美国海宝
输入电压 :	380V	额定负载持续率 :

17年等离子切管机专业生产厂家,满足30至800mm钢管各种相贯线切割

----3轴2联动相贯线切割机无需开坡口的管子相贯线切割的解决方案

武汉蓝讯数控相贯线技术荣获“武汉市创新企业”，“湖北省创新力的民营企业”，年生产能力500台。该设备出口到俄罗斯，印度，墨西哥等国家。

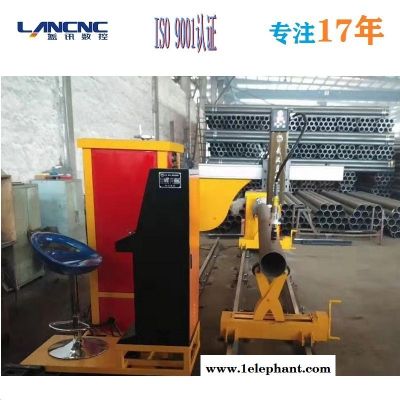

一、武汉蓝讯ZLG-32H数控相贯线切割机功能特点

蓝讯公司针对三轴两联动切割工艺，开发的三轴两联动相贯线参数化编程软件充分的考虑管件壁厚对相贯断面的影响，所采用的编程算法可以较好的解决过渡处内外壁的数据处理问题，保证相贯口的正常搭接。
软件中涵盖了工程中常见的7个大类21种不同类型的相贯节点类型，而且可以将这些节点进行任意的组合，可满足油气管道、简单管桁架、压力容器等行业的需求。
1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的正交及斜交的条件。
2、能在支管端部切割相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能在圆管中部上切割方孔、腰形孔、椭圆孔（方孔及腰形孔可带圆角）。
7、能进行钢管截断。
8、能对管端部开槽。
9、能制作二通、三通等管道接头。

undefined

我公司设备核心特点：

1、采用抛丸处理，喷塑工艺，油漆附着力更强，更耐用；

2、自主研发数控系统，可定制化生产满足您非常规需求；

3、17年管桁架、钢结构、压力容器管子相贯线切割的解决方案经验；

4、旋转轴和轴向移动轴均采用伺服驱动，平稳性好；

5、蓝讯自主开发的相贯线编程软件，提供多种管子相贯节点的参数化编程，从而能很好解决其它厂家2联动相贯线设备无法解决的管子壁厚干涉问题。

6、全国免费送货上门（西藏、新疆、黑龙江等偏远地方除外）；

7、20余名专业的安装技术人员，全国免费服务；

8、切割和焊接产品规格齐全，一站式采购性价比更高，服务保障；

专业销售团队咨询电话【7:00至23:0】

好货专线-龙经理：１８９７１６８８９２３

华东地区-补经理１８９７１６８８９１３

华北地区-熊经理１８９７１６８８１３７

华中地区-龙经理１８９７１６８８９２３

华南地区-聂经理１８９７１６８８１３１

西北地区-陈经理１８９７１６８８９１６

西南地区-刘经理１５３７７５９９９５１

东北地区-金经理１８０８６４３５２２０

安徽专线-马经理１８０８６００２８０９

山东专线-丁经理１８９７１６８８９２７

江浙专线-周经理１８９７１６８８１３３

技术支持-补总监１５３０７１３７３６０

二、ZLG-32H数控相贯线切割机适用切割范围
当管壁厚度较小，对焊接坡口要求不高时，可采用3轴2联动相贯线切割机。

2联动轴，即管子转动及割炬沿管子轴向移动。该两轴联动，即可走出相贯线轨迹。再加上割炬升降，即为3轴2联动。

3轴2联动相贯线切割机，割炬不能偏摆，切割过程中，割炬始终垂直于钢管表面，因而切割面也始终垂直于管壁。
运动轴切割机轴数选择活动范围
X轴管件旋转轴 360°自由回转
Y轴割炬沿管件轴向水平移动轴行程2000mm
Z轴割炬升降体上下移动轴行程200mm
Z轴升降轴手动移动机头升降轴行程400mm

三、ZLG-32H数控相贯线切割机产品主要特点

1. 采用武汉蓝讯自主知识产权的3轴2联动相贯线数控系统，适用于不需要开坡口的管子相贯线切割；
2. 标配为火焰切割方式，可选配弧压自动调高实现等离子切割；
3.火焰切割管壁厚度在6~50mm之间，等离子切割管壁厚度，由等离子电源功率来决定。
4. 标配载重2吨；
5. 卡盘箱采用伺服驱动，其他采用三相交流高压步进驱动技术，电机驱动力矩大，电机噪音低；如果管径超过300，建议选配松下伺服驱动。
6.可选配蓝讯自主开发的3轴2联动相贯线编程软件，从而能很好解决其它厂家2联动相贯线设备无法解决的管子壁厚干涉问题；

四、ZLG-32H数控相贯线切割机主要技术参数

1、管径范围：30-300和60-600两种规格。
2、切割长度：主机导轨和相贯线导轨长6m，有效切割范围4m，可以根据实际需要加长。
3、数控火焰切割壁厚：6－50mm。
4、数控等离子切割壁厚：根据等离子电源决定。
5、整机运行速度：0-3500mm/min。
6、设定速度误差：≤±5％。

ZLQ-32G大管02

武汉蓝讯17年专业从事数控金属切割机（包括：数控火焰等离子切割机、数控管子相贯线切割机、金属光纤激光切割机，H型钢数控切割机）和自动焊接机器人（包括：多关节焊接机器人、大型龙门式焊接机器人），专业研发、设计、制造、销售、服务生产厂家，产品出口墨西哥、俄罗斯、、泰国、印度尼西亚、卡塔尔、迪拜、新加坡、印度、巴西、澳大利亚等国家，现拥有数千家国内外用户。

工厂大楼
武汉蓝讯系列产品如下：

【钢板火焰等离子切割系列】

龙门式数控切割机：钢板宽度2m~6m,长度,厚度不限

台式等离子切割机：钢板范围1.5*3m,厚度10mm内

便携式数控切割机：钢板范围1.5*3m、1.5*6m

【金属激光切割系列】

钢板激光切割机：钢板范围1.5*3m，厚度20mm内

钢管激光切割机：管径30-250mm，长度3~6m

激光板管切割机：钢板范围1.5*3m，管径30-250mm

【钢管切割系列】

多轴坡口相贯线切割机：管径30-600mm或特制,坡口相贯切割

3轴2联动相贯线切割机：管径30-600mm或特制,不打坡口相贯切割

便携式圆管切割机：管径30-250,载重在500KG,不打坡口相贯切割

方管相贯线切割机：方管，矩形管，不打坡口切割

【板管等离子切割系列】

龙门式板管切割机：钢板宽度2m~6m，长度不限；管径30-300mm/60-600mm

便携式板管切割机：钢板范围1.5*3m、1.5*6，管径30-250mm，长度3~6m

【自动焊接系列】

龙门自动焊接设备：焊接宽1.5至4m,高度1-3m,大幅面碳钢、不锈钢等工件焊接

6关节焊接机器人：适合于半径为1.4m以内的小工件碳钢、不锈钢等工件焊接

【H型钢切割系列】

H型钢数控切割机：适合于H型钢、L型钢，T型钢，槽钢切割
