| 品牌 | 高乐 |
|---|---|
| 耐火温度 | 1000~1400 |
| 产品类别 | 窑炉工业窑炉用保温材料 |
| 材质 | 陶瓷纤维 |
| 产地 | 山东淄博 |
| 导热系数（常温） | 0 |
| 等级 | A |
| 低温弯折 | 1 |
| 断裂伸长率 | 1 |
| 抗弯强度 | 1 |
| 抗压强度 | 1 |
| 拉伸强度 | 1 |
| 使用温度 | 1 |
| 撕裂强度 | 1 |
| 芯材 | 陶瓷纤维 |
| 形态 | 纤维状 |
| 形状 | 无 |
| 规格 | 棉：20kg/袋；粘结剂20kg/桶 |
价格可议商议，
如果有需要的可以来电，或者可议来信，我们可议免费发送样品，我们绝对保证你们收到的货和样品是一样的。
我们的产品是经过ISO9001国际质量体系认证的，并且我们公司先后获得“高新技术企业”，”山东省耐火材料生产骨干企业、“AAA级信誉企业”“淄博市诚信企业”等荣誉称号，并拥有多项专利，产品销售网络覆盖全国，并出口至美国、日本、韩国、沙特、阿联酋、印尼等30多个国家和地区。。
是选择便宜但质量没有保证的货源，还是选择有质量保证的货源，全都在您自己。
我们绝对保证以质量为优先，以服务为宗旨。
我公司承接各种高温设备的产品定制、保温技术咨询指导、施工及改造工程”
电话：0533-2266335
QQ：2390696833
陶瓷纤维喷料
产品说明：

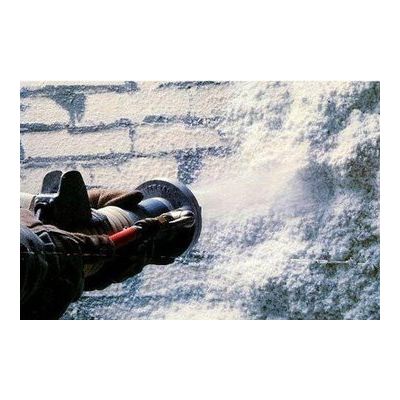

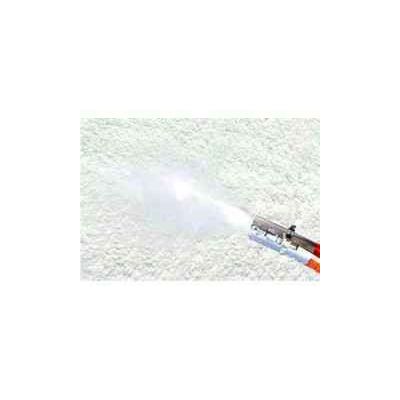

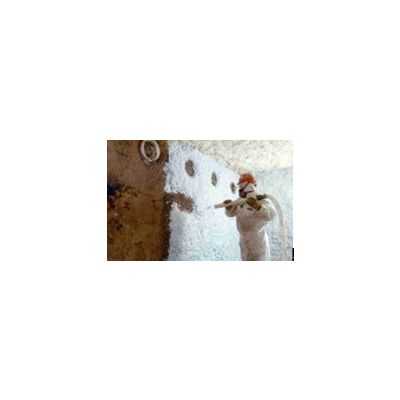

陶瓷纤维喷涂料保温是利用耐火纤维的高效隔热特点，经专用纤维喷涂设备，利用高压空气将纤维送至喷头，并与喷头周围雾状粘结剂均匀混合后附着于炉体，形成纤维喷涂隔热耐火层。
产品特点：
纤维喷涂炉衬整体性好，无接缝，隔热性能优越；
施工方便，特别适用于特殊部位、空间狭窄区域，及炉衬修补抢修；
低热容量，低热导率；施工方便；
纤维分布均匀，性能稳定；优良的吸音降噪性能。
典型应用：
钢铁行业：冶金、石油化工、机械、电力、建材、大型体育场馆的隔热、防火
产品技术性能指标：
产品名称 | 陶瓷纤维喷涂料 | |||||
分类温度 | 1260 | 1400 | ||||
产品代码 | GLNC-170 | GLNC-270 | GLNC-370 | GLNC-470 | GLNC-570 | |
加热永久线变化 （%） | 1000℃× 24h≤-3.5 | 1100℃× 24h≤-3 | 1350℃× 24h≤-3 | 1260℃× 24h≤-3 | 1350℃× 24h≤-3 | |
理论导热系数 （W/m.k） | （平均200℃） | 0.050-0.085 | 0.101 | |||
（平均400℃） | 0.090-0.112 | 0.115 | ||||
（平均600℃） | 0.112-0.153 | 0.153 | ||||
耐压强度(MPa) | ≥0.2 | |||||
有机物含量（%） | ≤5 | |||||
理论体积密度（kg/m3） | 200~300 | |||||
产品规格 | 棉：20kg/袋；粘结剂20kg/桶 | |||||
包装形式 | 棉：带装；粘结剂：桶装 | |||||
陶瓷纤维产品的性能及应用
随着炼油化工和冶金工业的飞速发展，对于广泛应用于这两个行业的耐火材料提出了新的要求，陶瓷纤维以其导热系数低、抗拉强度高、重烧收缩小、低容重、低蓄热量、高温隔热等特点在各类型工业窑炉的炉衬上得到了越来越广泛的应用。
对于炼油化工行业来说，加热炉炉温比较高，最高能达1350℃。在陶瓷纤维材料未被设计和业主认可以前，常规设计的炉墙及炉顶的工作面基本上为轻重耐火浇注料，轻质砖和其他的保温材料，衬里层的厚度较高一般在300mm以上。主要存在以下缺点：所用耐火材料总量不仅体积大，而且过于笨重，整座加热炉共约需耐火材料600T以上，给加热炉材料采购及现场施工带来非常大的难度；炉墙及炉顶锚固砖的吊挂十分不方便，不容易找平；浇注料施工过程中需要现场支模板留设膨胀缝，施工周期长；需要按照材料本身特性曲线进行烘炉，钢结构用量也比较大，以及加热炉升降温速度受到限制等。
综上所述，传统方式的高温加热炉的砌筑存在很多缺陷，必须加以改进与完善。实践表明，以陶瓷纤维取代传统重质耐火材料，用作高温加热炉壁衬材料，其前景非常广阔。
陶瓷纤维作为一种纤维状高效节能材料，按照其使用温度不同，可分成以下几类：普通型（950℃）、标准型（1000℃）、高纯型（1100℃）、高铝型（1200℃）、锆铝型（1250℃）、含锆型（1300-1350℃）以及多晶莫来石型（1350-1400℃左右）等种类。
按照陶瓷纤维产品形态可分为棉、毯、毡、板、纸、布、带、绳、模块、纤维喷涂料以及纤维浇注料等多种形态。
陶瓷纤维是一种具有多种不同梯度的使用温度及对加热炉气氛适应性强等特点的产品，可以为高温加热炉不同部位使用不同档次陶瓷纤维产品提供了多项选择，使设计建造全纤维炉衬结构的高温加热炉成为可能，经测算表明，在加热炉上使用陶瓷纤维的成本比使用传统重质耐火材料的成本略有减少。这为高温加热炉进一步推广使用陶瓷纤维开辟了广阔的天地。众多设计院设计使用山东鲁阳股份公司生产的陶瓷纤维多套高温加热炉均已在此方面作了实践，并取得了显著节能效果。
陶瓷纤维产品的使用施工方法一般主要有以下几种方式：层铺式、模块式、贴面式、纤维喷涂式、纤维浇注料式等种。
层铺式耐火纤维炉衬
（1）. 结构特点：
层铺式炉衬是将陶瓷纤维毯、毡、板或其它制品按照要求的厚度铺设在炉壁钢板上最后用锚固件加以固定的一种全纤维炉衬结构方式。该类炉衬也是应用最早、最传统的一种壁衬结构，其结构特点大致概括为：
A. 可根据各层工作温度选择由不同材质、体积密度的陶瓷纤维制品组成经济的绝热结构。
B. 纤维方向与炉壁传热方向平行，壁衬绝热性能好，可减少壁衬散热损失。
C. 纤维壁衬采用大尺寸的陶瓷纤维毯（或毡）进行施工，不仅施工速度快，并且炉壁接缝少，提高了层铺壁衬绝热性能和节能效果。
（2）. 设计使用中应注意的问题：
A. 层铺式纤维壁衬锚固件，直接裸露于炉壁热面，虽然可以选用耐热合金钢或陶瓷质的锚固件，但仍然限制了这种纤维壁衬的使用温度。一般仅适用于1000℃以下的温度。B. 层铺毯式纤维壁衬抗风蚀性能差，一般炉内气流速度超过10m/s时易产生层状剥离。
C. 完全采用纤维毯进行层铺时，抗风蚀性能较差，采用板/毯复合壁衬结构后，可提高抗风蚀性能。
D. 由于锚固件直接暴露于工作热面，不锈钢耐热合金锚固件使用温度较低，用于高温时，锚固件易损坏，而采用陶瓷锚固件时，因陶瓷锚固件质脆抗热震性能差，无法长期使用，需频繁更换，同时，陶瓷锚固件与不锈钢锚固件相比，价格相对较高。
因此，对于层铺式纤维炉衬，可以应用于1000℃以下的炉壁内衬如常减压、加氢等。但由于层铺结构特点局限，因此在加热炉上应用相对少些，但在管道保温方面可大显身手。另外，如何找到既耐高温、强度大、热稳定好、抗热震性能优良的锚固件是拓宽层铺式纤维炉衬应用领域的一条有效途径。
模块式纤维炉衬：
模块式炉衬结构是将陶瓷纤维毯按一定宽度折叠成风琴状纤维模块，然后将纤维折叠块加以一定量的压缩，并必须在压缩状态下捆起来，同时预埋锚固件（有的不预埋，现场施工时直接安装固定）组成纤维模块，再通过各种形式与焊接在炉壳钢板上的金属锚固件连接固定的一种纤维壁衬结构。
该模块式纤维壁衬结构的优点是：
A. 施工简单，安装方便，节省工时，纤维壁维修时，无需大面积拆除，只需更换损坏部位的纤维模块即可迅速恢复生产。
B. 纤维模块在加工时，采取了预压缩，能补偿组件在高温下的收缩，不仅减少了纤维壁衬加热收缩量，同时，比同条件传统层铺式壁衬可提高使用温度50℃以上。
C. 具有优良的抗风蚀性能，传统的层铺式纤维炉衬900℃以下抗风蚀性能最大为10m/s，而模块式纤维炉衬允许抗风蚀性能可达30 m/s。
D. 纤维模块的锚固件不暴露于纤维壁衬热面，无需采用昂贵的耐热合金、陶瓷及氮化物等材质作锚固件，节省投资的同时降低了传热，还延长了锚固件的使用寿命。
由于该结构有着多种优点，因此在石化行业的乙烯裂解炉、转化炉、加氢炉等加热炉上的应用越来越广泛。
贴面式纤维炉衬：
（1）. 结构组成及特点：
贴面式纤维炉衬是采用纤维毯制成纤维条捆，再通过高温粘结剂粘贴在炉壁上，以获得良好的耐火隔热衬里结构形式。它的优点有：
A.可以与其它耐火材料复合使用，能够显著增强保温效果。
B. 可在加热炉上任意选择相关部位进行施工，施工方便。
C. 有选择的使用，可大大降低造价。
设计使用中应注意的问题：
A.缺乏既能与钢板结合牢固、又耐高温的成熟、理想粘结剂，现有粘结剂粘贴后在使用中出现过贴面组件脱落现象。
B. 贴面衬最大厚度仅为50mm，厚度小，无法单独作内衬使用，只能与其它内衬复合使用。
C. 贴面纤维条块组合件弹性差，相邻两组件间补偿能力弱。
该结构目前在石化加热炉上仅个别乙烯裂解炉等高温炉应用了晶体纤维贴面块，以增强纤维材料的高温性能以外，其它等级的贴面块在石化炉上应用的还不是很多。
纤维喷涂壁衬：
（1）. 结构组成及特点：
陶瓷纤维喷涂料，是以低渣球含量的喷吹陶瓷纤维为原料，加入有机结合剂和无机结合剂配制而成。并通过专用喷涂机施工，获得陶瓷纤维喷涂纤维壁衬。
特定的喷涂工艺决定了陶瓷纤维喷涂壁衬具有下列特性：
A. 施工方便、迅速，炉壁无接缝，整体性好，不存在炉壁缝间热损失问题。以利窑炉使用寿命和节能效果的提高。
B. 不仅规则炉壁，特别适于异形炉壁的施工。
C. 壁衬锚固件为埋入式结构，减少了锚固件腐蚀、氧化和热短路问题。
喷涂壁衬厚度不受限制。喷涂纤维壁衬具有优良的耐热、绝热、抗风蚀及抗热震性能。
（2）. 设计使用中注意的问题：
A.部分厂家生产的喷涂用粘结剂质量不够理想，常温及高温时粘结能力不强，导致喷涂衬里高温时有坍塌现象。
B. 喷涂粘结剂含有CL—，对不锈钢炉壁会产生应力腐蚀，易造成壁衬质量事故，这一点在设计中应注意，并对金属件采取一定的保护措施。
C. 施工完毕，需进行合理养护与烘炉。
D. 施工受环境条件有一定要求，在0℃以下时无法施工。
E. 由于喷涂纤维壁衬中所包含锚固件离工作热面过近（一般为30—50mm），锚固件所处位置温度较高，因此，对锚固件材质及耐高温性能要求非常高，与此同时，由于喷涂内衬中所需锚固件数量较多，锚固件传热量较大，导致内衬隔热性能较差，炉壁外壁温度较高。所以，一般认为，喷涂纤维壁衬仅适用作温度较低的炉壁内衬。
纤维可塑料内衬：
（1）. 结构组成及特点：
耐火纤维可塑料是以优质、低渣球含量的喷吹纤维为骨料，加入填料、结合剂、添加剂等制备而成，并具有以下特点：
A. 低容重、低导热率、良好的高温强度；
B. 具有良好的可塑性，适宜于用浇注法施工，且施工方便迅速。特别是对形状、结构复杂的陶瓷壁衬施工容易。壁衬整体性和气密性好。炉衬局部损坏，可方便的进行修补，节约维修时间，延长使用寿命。
C. 良好的耐压、抗折性能，使其具有优良的抗风蚀、抗磨损、抗冲击振动性能和一定承重能力。
D. 陶瓷纤维壁衬浇注后3-6小时即可脱模，并具有一定强度。
E. 对窑炉气氛适应性强，可用作各种燃料炉壁材料。在可控气氛窑炉内使用，较定形陶瓷纤维制品稳定。
（2）. 设计和使用中应注意的问题；
A. 施工过程中，加入促凝剂后的可塑料，凝结时间需准确控制，否则会造成施工过程中的不便。
C. 养护及烘炉制度需严格按要求执行。
D. 无论是干态供货，还是湿态供货，施工现场都需搅拌，施工现场需配备一定的搅拌设备。
根据纤维浇注料本身的性能特点，纤维浇注料壁衬结构现多用于加热炉炉底、炉墙上的异型部位及对流室等。
由上所述不难看出，陶瓷纤维有着不同的温度档次、不同形态的产品，有着多种不同壁衬结构和施工方法，可以针对不同炉型特性进行选择，因此纤维在耐火保温领域的应用已形成规模化、功能化、系列化，在各行业得到广泛应用。
陶瓷纤维在高温加热炉上的应用优势
（1）. 施工方便。高温加热炉采用全纤维结构，炉墙厚度可以减少，从而使炉顶大梁长度、加热炉宽、加热炉占地面积减少，又因为采用低体积密度全纤维炉衬使整个加热炉总荷载大大降低，基础开挖深度减小，施工周期可以大大缩短。另外，全纤维壁衬加热炉维修简便、迅速、维修工作量小，既可降低维修费用，又可缩短维修周期，提高加热炉作业率。
（2）. 技术可靠。采用陶瓷纤维壁衬结构，设计及施工过程中，不必考虑膨胀缝问题（因为膨胀缝的留设是设计高温加热炉必须重视的问题之一），可大减少设计施工难度，使设计施工更加完善可靠。
