| 材质 | 铝合金 |
|---|---|
| 产地 | 浙江 |
| 产品认证 | 合格证 |
| 公称直径 | 25 |
| 规格 | BHC-D-G1 |
| 适用范围 | 通用 |
| 寿命 | 10000 |
| 连接型式 | 内螺牙 |
| 品牌 | 防爆左弯通穿线盒 |
| 型号 | BHC-D-G1 |
| 加工定制 | 是 |
| 起批量 | 1 |

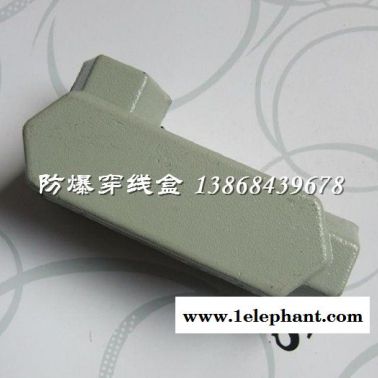

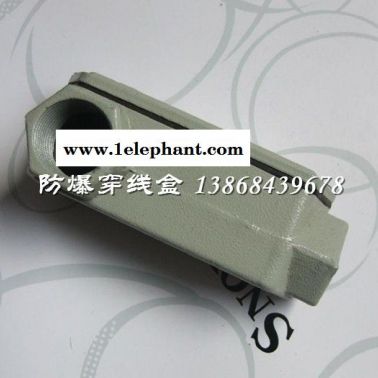

BHC-D-G1防爆左弯通穿线盒
BHC防爆穿线盒(e)
厂家电话：13868439678 QQ：397349512
BHC-D-G1防爆左弯通穿线盒
BHC防爆穿线盒 结构形式：
结构代号：A直通，B三通，C四通，D左弯通、E右弯通，F后盖底弯通，G后盖三通，H直角弯通
管螺纹：G1/2，G3/4，G1，G11/4,G11/2，G2
BHC防爆穿线盒 使用范围
适用于1区、2区危险场所
适用于20区、21区、22区危险场所；
适用于IIA、IIB、IIC类爆炸性气体环境
可燃性粉尘环境
户内，户外（IP65）；
广泛适用于石油开采、炼油、化工场所；
BHC防爆穿线盒 产品特点
铝合金壳体压铸成型，表面喷塑，外形美观；
结构形式多样，便于安装；
防爆标志：Exd II
防护等级：IP65；
BHC防爆穿线盒 订货须知：
1. 按照型号含义中的规则逐条进行选择，并在型号含义后增加防爆标志。具体体现为：“产品规格型号代码+防爆标志”。如需要防爆穿线盒A型，G½管螺纹，铝合金材质，则产品型号为：“BHC-A-G½+ExeⅡ Gb.”
2. 如用户有特殊需求，需在订购时详细指明。
BHC防爆穿线盒 主要技术数据
型号 | 管内径(mm) | 管螺纹(G〃) | 外形尺寸(mm) | ||
长 | 宽 | 高 | |||
BHC-A- | 15 | 1/2 | 120 | 32 | 38 |
20 | 3/4 | 135 | 35 | 48 | |
25 | 1 | 160 | 42 | 55 | |
32 | 11/4 | 170 | 54 | 70 | |
40 | 11/2 | 180 | 60 | 78 | |
50 | 2 | 228 | 72 | 90 | |
70 | 21/2 | 246 | 86 | 104 | |
80 | 3 | 282 | 102 | 120 | |
BHC-B- | 15 | 1/2 | 120 | 50 | 38 |
20 | 3/4 | 135 | 60 | 48 | |
25 | 1 | 160 | 70 | 55 | |
32 | 11/4 | 170 | 84 | 70 | |
40 | 11/2 | 180 | 90 | 78 | |
50 | 2 | 28 | 104 | 90 | |
70 | 21/2 | 248 | 121 | 104 | |
80 | 3 | 282 | 137 | 120 | |
型号 | 管内径(mm) | 管螺纹(G〃) | 外形尺寸(mm) | ||
长 | 宽 | 高 | |||
BHC-C- | 15 | 1/2 | 120 | 68 | 38 |
20 | 3/4 | 135 | 85 | 48 | |
25 | 1 | 160 | 98 | 55 | |
32 | 11/4 | 170 | 114 | 70 | |
40 | 11/2 | 180 | 170 | 78 | |
50 | 2 | 228 | 136 | 90 | |
70 | 21/2 | 246 | 156 | 101 | |
80 | 3 | 282 | 172 | 120 | |
BHC-D- | 15 | 1/2 | 100 | 50 | 38 |
20 | 3/4 | 110 | 60 | 48 | |
25 | 1 | 132 | 70 | 55 | |
32 | 11/4 | 140 | 84 | 70 | |
40 | 11/2 | 150 | 90 | 78 | |
50 | 2 | 196 | 104 | 90 | |
70 | 21/2 | 211 | 121 | 104 | |
80 | 3 | 247 | 137 | 120 | |
BHC-E- | 15 | 1/2 | 100 | 50 | 38 |
20 | 3/4 | 110 | 60 | 48 | |
25 | 1 | 132 | 70 | 55 | |
32 | 11/4 | 140 | 84 | 70 | |
40 | 11/2 | 150 | 90 | 78 | |
50 | 2 | 196 | 104 | 90 | |
70 | 21/2 | 211 | 121 | 104 | |
80 | 3 | 247 | 137 | 120 | |
BHC-F- | 15 | 1/2 | 100 | 30 | 58 |
20 | 3/4 | 110 | 35 | 73 | |
25 | 1 | 132 | 42 | 83 | |
32 | 11/4 | 140 | 50 | 100 | |
40 | 11/2 | 150 | 60 | 108 | |
50 | 2 | 196 | 72 | 122 | |
70 | 21/2 | 211 | 86 | 139 | |
80 | 3 | 247 | 102 | 155 | |
BHC-G- | 15 | 1/2 | 120 | 30 | 58 |
20 | 3/4 | 135 | 35 | 73 | |
25 | 1 | 160 | 42 | 83 | |
32 | 11/4 | 170 | 54 | 100 | |
40 | 11/2 | 180 | 60 | 108 | |
50 | 2 | 228 | 72 | 122 | |
70 | 21/2 | 246 | 86 | 139 | |
80 | 3 | 282 | 102 | 155 | |
BHC-H- | 15 | 1/2 | 120 | 30 | 58 |
20 | 3/4 | 135 | 35 | 73 | |
25 | 1 | 160 | 42 | 83 | |
32 | 11/4 | 170 | 54 | 100 | |
40 | 11/2 | 180 | 60 | 108 | |
50 | 2 | 228 | 72 | 122 | |
70 | 21/2 | 246 | 86 | 139 | |
80 | 3 | 282 | 102 | 136 | |
BHC-D-G1防爆左弯通穿线盒
