点对点无线开关量信号传输器监测设备故障

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

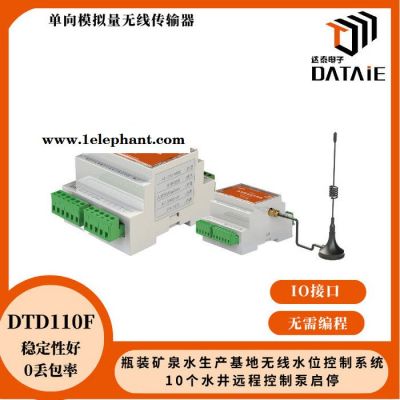

达泰1系工业级无线开关量信号传输器DTD110H实现点对点的无线开关信号远传功能，通过无线信号发射器和无线信号接收器代替了有线信号传输导线，发射端4-16路无源开关触点或者0-24VDC电压信号输入，与接收端提供4-16路OC门输出信号，直接驱动24VDC直流继电器，与发射端信号逐一对应。还可以选用双向开关量传输终端DTD112H，每个终端有4-8DI/4-8DO，两端的模块输入和输出相互对应。

DTD110H及DTD112H通过无线方式传输工业现场的开关量信号，可以接入继电器、警示灯、PLC或DCS等设备。无线可靠传输距离可达50公里，既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工**可以调试使用。

二、产品选型

1. 达泰1系工业级开关量信号无线传输器-DTD110H

2. 达泰1系工业级开关量信号无线传输装置-DTD110HY

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

三、现场应用

1. 应用场景一：焦化厂焦炉炉顶无线除尘系统

由于近年来重工业工厂的环保要求愈加严格，焦化厂的焦炉炉顶也需要做除尘维护，从而有效的过滤掉生产中所产生的粉尘污染。现在用户想要在1公里外的程控室，远程控制炉顶除尘设备的烟气调节阀、空气调节阀、安全阀等16路开关量信号。因为除尘设备都是在后期加装上去的，所以想要实现远程控制**得重新敷设线缆。由于设备是移动状态对线缆磨损较大，且现场粉尘等因素会直接造成安全事故，因此除尘系统本身并不适于用线缆的方式与程控室进行通讯。故用户考虑应用无线的方式来解决这一问题。

无线解决方案：

根据现场情况，决定采用一套DTD120HC—开关量无线传输器来完成焦炉炉顶除尘系统与程控室之间的信号传输任务。DTD120HC-T开关量无线传输器发射端安装在程控室内，将控制除尘系统的IO信号源接入发射端。接收端安装在除尘系统的控制柜内，接入对应的阀门信号等信号源。以上方案实现工作人员在程控室内，远程控制焦炉炉顶除尘系统的多个阀门启停信号。
无线通讯方案示意图 ▼

2. 应用场景二：百岁山生产基地无线水位控制系统应用

用户希望在中央控制室里，远程控制生产基地内10个不同地方的水井抽水电机启动和停止。距离在1公里左右。

无线解决方案：

本方案旨在使用无线方式，实现在中央控制室**可以控制厂区内10个水井抽水电机的启动和停止。运用DTD110HC-开关量无线传输器来完成整套系统的无线需求。在每个水井的抽水电机控制箱内安装一块儿DTD110HC-R开关量无线传输器的接收端，输出两路信号，分别控制抽水电机的启动和停止信号，并在每个开关量无线传输模块上预留两路备用开关量信号。开关量无线传输器的发射端 DTD110HC-T所发出的所有IO信号，直接接入中央控制室内控制抽水电机工作逻辑的PLC的IO接口。通过以上方案，可以快速实现无线远程控制厂区内不同位置的抽水电机工作。此方案自2014年起**在景田百岁山生产基地使用至今。
无线通讯方案示意图 ▼

3. 应用场景三：电厂输煤卸料车无线改造

现要将以下3条卸料车生产线的信号传输装置全部改造为无线信号传输装置。取消卸料车现有的拖缆，安装三套无线传输装置，主从站分别安装在输煤程控PLC**地远程站和119CX、219CX及005CX卸料车上，满足卸料车与输煤程控PLC系统之间信号交换的需要。

无线解决方案：

DTD122HCY多路开关量无线信号传输装置采用工业标准防水机箱底板，不锈钢防尘防爆外壳。该装置将智能控制器管理，无线数据终端与信号采集处理系统相结合实现卸料车的无线远程控制；提供多路无源触点信号输入和远端继电器常开触点输出；该装置是成对使用的,由于是双向信号传输，因此该装置不分收发。使用过程中不需要二次编程，也没有运行费用，设备维护简单，帮电厂解决卸料车工作成本大的问题。
无线通讯方案示意图 ▼

4. 应用场景四：水泥厂堆取料机的无线通讯方案

生产中圆堆厂房内的堆取料机及长堆厂房内的堆料机和取料机共四台，担负着储存、输送原料的重要任务。现要将堆取料机与中控室的信号由滑触线传输方式改为无线传输。

无线解决方案：

用3套DTD122HC用来完成控制室与堆取料机的无线控制。用2套DTD120HC用来完成堆料机对2台取料机的无线控制，共8路开关量信号。
无线通讯方案示意图 ▼

5. 应用场景五：码头卸船机与地面连锁信号无线方案

目前码头装船机与程控通讯采用卷盘电缆的方式进行通讯，由于现场环境比较恶劣，灰尘大并且常年处于潮湿腐蚀下，会对现场通讯电缆造成很大的损坏，长此以往信号传输容易出现中断及信号不好等故障，为了能解决这个潜在的问题，要求无线设备在性能方面有独特的优势，在工作中无故障率的时间长，设备在安装和使用过程中简单和方便，在后期无大量的维护工作。

无线解决方案：

程控中心的无线测控终端完成与装船机和卸船机信号传输，并根据DCS的指令发出中控允许装船、卸船、系统皮带运行等信号分别给装船机和卸船机，并能满足1对4的工作方式。对于程控室程控室的无线设备需要具备20DI/20DO信号。 程控部分使用的无线测控装置型号为：DTD122HUY-20/20
无线通讯方案示意图 ▼

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰**之内**可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

五、成功案例

? 山东金能科技有限公司，PLC与现场设备之间无线控制，2发8收
? 内蒙古亿利冀东水泥，门卫报警信号与监控室之间无线通信，2KM
? 内蒙古神华集团，4个车子和阀门风机无线通讯
? 福建三钢(集团)有限责任公司，PLC之间开关信号无线传输
? 格力电器（合肥）有限公司 DTD110HC, 厂内1KM 现场的报警信号---值班室
? 山东青岛海尔，车间模拟信号无线传控制室
? 福建加多宝饮料有限公司4DI/4DO双向DTD110HA，机器人无线控制，2014年实施
? 山西永鑫煤焦化有限责任公司，车间报警信号传到监控室，500m
? 泊头大华环保 （焦化环保），焦车和地面除尘无线通讯
? 华润电力投资有限公司河北沧州分公司，DTD112HC, 双向开关信号无线传输
? 奇瑞汽车股份有限公司，S7-1200PLC和AB1756PLC之间无线通讯
? 海螺水泥厂，水泥装袋机和计数系统无线传输
? 湖南邵阳为百水泥，余热发电热风阀与水泥线热风阀阀位信号互传与控制
? 福莱特玻璃集团股份有限公司 DTD110HC，玻璃生产线开关控制，2014年至今
? 广西华润电力，水池液位（没电）和PLC无线控制，1千米
? 河南新科起重机股份有限公司，井底8DI传输到井上
? 连云港食用菌成套设备有限公司，厂内水池水位遥测，800米
? 广东云浮发电厂，厂内水池水位监测，500米

? 持续更新
