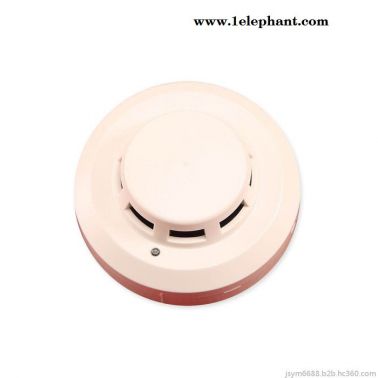

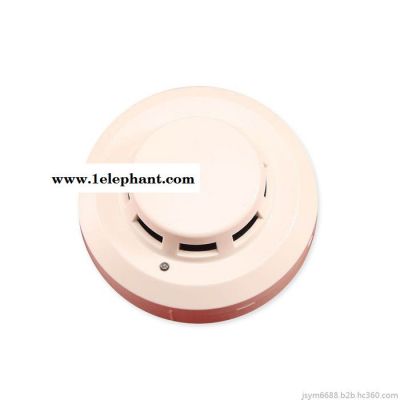

JTY-GD-G3T 海湾 感烟探测器 火灾探测器

特点

JTY-GD-G3/G3T 型点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的

各类火灾报警控制器配合使用。本探测器主要具有以下特点：

（1）内置带 A/D 转换的八位单片机，具备强大的分析、判断能力，通过在探测器内部固化的运

算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲

线，极大提高了整个系统探测火灾的实时性、准确性；

（2）采用电子编码方式，现场编码简单、方便；

（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；

（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏。

主要技术指标

（1）工作电压：总线 24V

（2）监视电流≤0.8mA

（3）报警电流≤1.8mA

（4）报警确认灯：红色，巡检时闪烁，报警时常亮

（5）使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

（6）编码方式：十进制电子编码

（7）外壳防护等级：IP23

（8）外形尺寸：

直径：100mm，高：56mm(带底座)

保护面积

当空间高度为 6m～12m 时，一个探测器的保护面积，对一般保护场所而言为 80m2 。空间高度

为 6m 以下时，保护面积为 60m2 。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

探测器的外形结构示意图如图 1-1：

接线盒可采用 86H50 型标准预埋盒，其结构尺寸外形示意图如图 1-3：

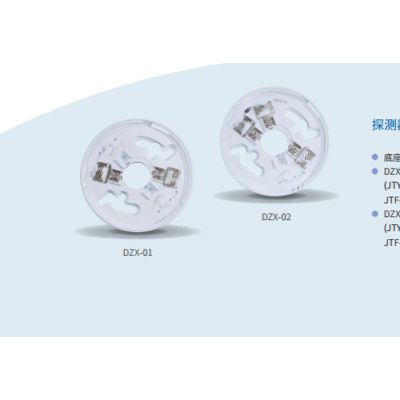

DZ-02 探测器通用底座外形示意图如图 1-4：

底座上有 4 个导体片，1、3 片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯

的方向。预埋管内的探测器总线分别接在 1、3 接线端子上（不分极性），另一对导体片用来辅助固

定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线要求：探测器二总线宜选用截面积≥1.0mm2 的耐火 RVS 双绞线，穿金属管或阻燃管敷设。
