JTY-GF-GST104（Ex）/T防爆感烟火灾探测器_价格|接线|安装说明书

1.1.1 特点

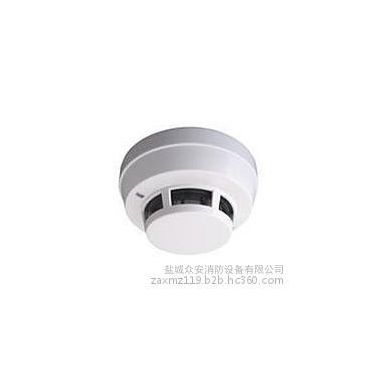

JTY-GF-GST104（Ex）/T点型光电感烟火灾探测器利用红外散射技术，采用进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。产品结构新颖、外型美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性。本探测器防爆类型为本质安全型，防爆标志为Ex ib II C T6 Gb，适用于石油、化工等行业具有防爆要求的1区及2区使用，同时本探测器还抗**、盐雾、二氧化硫腐蚀，适用于仓库、厂房及其它有**、盐雾、二氧化硫腐蚀环境的场所。本探测器为非编码型，与GST-LD-8332模块箱配合使用，可接入本公司生产的各类火灾报警控制器，完成对探测器信号的处理。

该产品符合GB 3836.1-2010**性环境  **部分：通用要求》和GB 3836.2-2010**性环境  第4部分：由本质安全型“i”保护的设备》的有关规定。

1.1.2 主要技术指标

(1) 工作电压：DC16V～DC28V

(2) 静态电流≤150μA (注：静态时探测器可工作在DC16V～DC28V电压范围内)

(3) 报警电流≤30mA

(4) 安全栅参数：U0=28V，I0=93mA

(5) 防爆标志：Ex ib II C T6 Gb

(6) 报警确认灯：红色，正常时闪亮，报警时常亮

(7) 使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

大气压力：86kPa～106kPa

(8) 外壳防护等级：IP23

(9) 探测器尺寸：

直径：100mm ，高：56mm(带底座)

1.1.3 保护面积

当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

1.1.4 结构特征、安装与布线

探测器的外形结构示意图如图1- 1所示：

图1- 1

探测器安装方式如图1- 2所示：

图1- 2

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1- 3所示：

图1- 3

本探测器采用DZ-03（Ex）本安型定位底座安装，探测器与底座之间有定位卡口，使探

测器具有**的安装位置，本安型定位底座所用材料具有防静电功能。底座示意图如图1-4：

图1- 4

本安型定位底座上有四个带数字标识的接线端子，“1”为正极输入，“2”为正极输出，“3”为电源负极，“4”不接线，用来辅助固定探测器。探测器与本安型定位底座上有定位卡口，使探测器具有**的安装位置。本安型定位底座A、B处有两个凸棱，探测器底部侧面C处有一个凸棱。装配时，将探测器凸棱C对准本安型定位底座A处，顺时针旋转至B处即可安装好探测器。底座上有4个导体片，片上带接线端子，底座采用串联方式连接，回路末端应接一只4.7kW终端电阻。

布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083mF，分布电感不得大于4.0mH。为避免接线混乱，应采用不同颜色的线进行区别；接线与探测器底座端子连接处应做密封处理（无裸露铜线）。

具体接线见**章3.4节GST-LD-8332模块箱接线说明。
