一、特点

JTY-HM-GST9615线型光束感烟火灾探测器（以下简称探测器）为隔爆型反射式线型红外光束感烟探测器。本探测器具有两种信号输出方式：总线输出方式和触点输出方式。当探测器与我公司生产的控制器连接使用时，可通过总线完成二者间状态信息的传递，探测器本身可通过我公司生产的电子编码器进行编码，编码范围在1～242之间。当探测器不与我公司生产的控制器配接时，即可通过触点信号完成火警和故障信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试及对外界环境参数变化的补偿、火警的判断和故障的判断。探测器全面兼容数字化总线技术，具有信息上传速度快，信息内容丰富的优点。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。探测器的灵敏度可通过电子编码器进行现场设置，降低了探测器对现场环境洁净程度的要求，拓宽了本产品的应用场所。

探测器适用于石油、化工等行业具有防爆要求的1区及2区使用，可在恶劣的工业环境下稳定工作，可在有轻微烟尘的空间及有腐蚀性气体存在的空间使用。

探测器为专利产品，专利号为ZL 2005 3 0015269.9。

二、主要技术指标

(1) 工作电压：

总线电压：24V

电源电压：DC24V

(2) 工作电流：

电源电流：调试电流≤20mA

         监视电流≤12mA

         报警电流≤22mA

总线电流≤2mA（不与我公司生产的控制器配接时为0mA）

(3) 火警、故障触点输出

火警继电器：触点容量28V/2A，正常时常开，火警状态下闭合

故障继电器：触点容量28V/2A，正常时常开，故障状态下闭合

(4) 保护面积：

探测器最大保护面积为14×100＝1400m2，最大宽度为14m

(5) 防爆标志：Exd IIC T6 Gb/DIP A21 TA,T6

(6) 外壳防护等级：IP66

(7) 指示灯：

调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮。

正常监视状态：红色指示灯周期性闪烁。

火警状态：探测器报火警时探测器火警指示灯点亮，火警继电器闭合。当探测器与我

公司生产的控制器连接使用时，火警信号可通过总线传递给控制器，火警信号需由控制器清除；当探测器不与我公司生产的控制器连接使用时，需重新上电清除火警信息。

故障状态：黄色指示灯常亮，故障继电器闭合。如果故障恢复，探测器的故障信号由探测器自动消除。

光路被全部遮挡：探测器先报故障并点亮黄色指示灯，故障继电器闭合；20s后探测器再报火警，点亮红色指示灯，火警继电器闭合；黄色指示灯熄灭，故障继电器断开。注意：此种情况并不一定代表火灾发生，当故障信号未转成火警信号时，若遮挡恢复，则故障信号由探测器自动清除。

(8) 使用环境：

温度：-20℃～+50℃

相对湿度≤95%，不结露

(9) 外形尺寸：

344mm×240mm×212mm（带调节支架）

三、结构特征、安装与布线

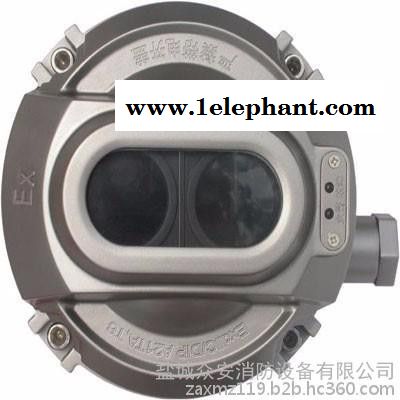

探测器外形图如图1- 41所示：

图1- 41

安装：

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上，外形安装图如图1- 42所示：

图1- 42

探测器采用壁挂式安装，将调节架安装于墙上，然后再将探测器挂到调节架的挂架上，最后固定，具体安装步骤如下：

a) 固定调节架

用M6的膨胀螺栓将调节架固定在墙上，安装调节架示意图如图1- 43所示：

b) 安装、调节探测器

将已装配有安装板的探测器挂于调节架上，用M5的螺钉固定，探测器与调节架连接示意图如图1- 44所示。

图1- 44

c) 反射器安装

当探测器与反射器间的安装距离大于等于8m（小于等于40m）时，需安装1块反射器；

当探测器与反射器间的安装距离大于40m（小于等于100m）时，需安装4块反射器。单块反射器安装需用两只?6塑料胀钉将其固定，安装尺寸如图1- 45所示，四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图如所示图1- 46（图未按比例）。

图1- 45

图1- 46

安装时的注意事项如下：

（1） 建筑物举架≤5m时，探测器的安装高度为距顶棚0.5m

（2） 建筑物举架5m～8m时，探测器的安装高度为距顶棚0.5m～1.0m

（3） 建筑物举架＞8m时，一般无天花板，多数是人字型结构，应将探测器和反射器安装在距地面8m左右的相对两墙墙壁上，但要保证探测器距安装位置处建筑物顶部的距离＞0.5m

注：当建筑物顶棚为人字型结构时，顶棚高度可以人字架横梁高度计算，具体安装设计参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

现场安装时，需要将DC24V电源线（无极性）连接在探测器的接线端子D1、D2上。

当探测器采用总线输出方式与我公司生产的控制器配接时，总线（无极性）接在探测器的接线端子Z1、Z2上，探测器对外接线端子示意图如图1- 47所示：

图1- 47

当探测器采用触点输出方式时，探测器对外接线端子示意图如图1- 48所示：

图1- 48

布线要求：

a) 探测器的连接电缆应使用铜芯多股导线的阻燃电缆，在1区和2区，线芯截面均应

b) 不小于1.0mm2，电缆外径为f8mm～f10mm，所用电缆还应符合使用环境的其它要求，如耐热、耐腐蚀、防火等。线路走向等应符合相应爆炸危险环境的要求。电缆线路在爆炸危险环境中严禁有中间接头，在特殊情况下，电缆线必须安设中间接头时，只允许在2区内采用相应的防爆接线盒加以保护，方可进行中间连接。

2 采用总线输出方式：无特殊要求时，可使用RVVP4′1.0，外径为f10的屏蔽电缆，电缆屏蔽层与探测器底壳上的保护地相连接；

2 采用触点输出方式：可使用外径为f10的屏蔽电缆，电缆屏蔽层与探测器底壳上的保护地相连接，接线具体规格应根据探测器的配套接口设备要求进行。

c) 将接地线接在探测器外壳的接地点上。

d) 将探测器的上盖部分的排线插到底壳上的接口板上的XT4上，然后将上盖安装到底壳上，上盖与底壳安装时注意底壳上的定位销要与上盖上的U形槽对应。

e) 盖上上盖后拧紧上盖上四根内六角螺钉。

安装完成后需做如下检查：

（1）外壳表面应无裂纹、孔洞，底壳、上盖连接牢固；

（2）玻璃罩无划伤、裂纹；

（3）进线口处应有密封圈；

（4）密封圈与电缆线径吻合；

（5）进线口锁紧螺母已锁紧；

（6）接地标识处有接地线。
