| 保护面积 | 60-80平米 |
|---|---|
| 报警电流 | 报警电流≤30mA |
| 工作电压 | 24V |
| 环境湿度℃ | 相对湿度≤95%，不结露 |
| 环境温度 | 温度：-10℃～+50℃ |
| 监视电流 | 监视电流≤60μA (注：静态时探测器可工作在DC16V～DC28V电压范围内。) |
| 探测距离 | 6米以下 |
| 外形尺寸 | 直径：100mm，高：54.5mm(带底座) |
| 线制 | 二总线 |
| 颜色 | 白色 |
| 重量 | 0.3 |
此价格为网络报价,具体成交优惠折扣价格请电议区域经理：0515-88779233，18962006835。

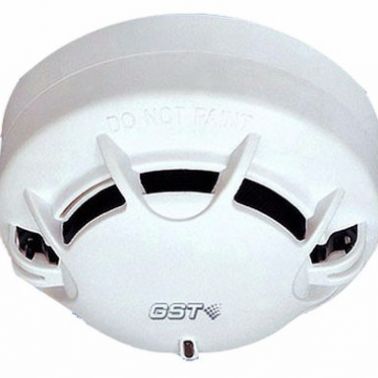

JTF-GOF-GST9713复合式感烟感温火灾探测器_价格|接线|安装说明书
一、特点
JTF-GOF-GST9713型点型复合式感烟感温火灾探测器是我公司推出的**产品。在保留JTFB-GOF-GST601型温火灾探测器功能的基础上，具有以下特点：
（1）专业造型设计，超薄型；
（2）超大指示灯指示，360度范围可见；
（3）具有溢水孔设计，防止积水渗漏；
（4）迷宫设计独特，抗灰尘污染性强；
（5）自诊断、自补偿、自学习；
（6）迷宫为**产品，**号为：ZL03100624.8。
二、主要技术指标
（1）探测器类别：A2R
（2）工作电压：DC16V～DC28V
（3）监视电流≤60μA (注：静态时探测器可工作在DC16V～DC28V电压范围内。)
（4）报警电流≤30mA
（5）报警确认灯：红色，巡检时闪烁，报警时常亮
（6）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
（7）外壳防护等级：IP23
（8）外形尺寸：
直径：100mm，高：54.5mm(带底座)
三、保护面积
当空间高度不超过8m时，保护面积为30m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
四、结构特征、安装与布线
探测器的外形结构示意图如图1-8：
图1- 8
探测器安装方式示意图如图1-9所示，接线盒可采用86H50型标准预埋盒。
探测器与底座上均有定位凸棱，使探测器具有**的安装位置。待底座安装牢固后，将探测器底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底探测器安装接线盒可采用86H50型标准预埋盒，安装采用DZX-02定位底座，其示意图如图1-29：
图1- 29
底座上有四个带数字标识的接线端子，“1”接输入模块输出端的正极；“2”作为输出连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）连到一起，并接在输入模块输出端的负极上；“4”不接线，接线方法参见**章4.10节GST-LD-8319输入模块。
输出回路终端接有GST-LD-8320A终端器，底座“1”、“2”间连接一只1N5819二极管（注意极性）。
探测器与GST-LD-8319输入模块配合应用，系统构成及接线参照**章4.10节GST-LD-8319输入模块。
布线要求：采用截面积≥1.0 mm2的阻燃RV或BVR线。
