地埋线故障探测器 QTQ02地埋线短路断路探测仪

我厂专业生产电力施工器材，电力施工机具。电工用登杆脚扣、电工工具包、电工安全带、地埋线故障探测仪等电工用品。

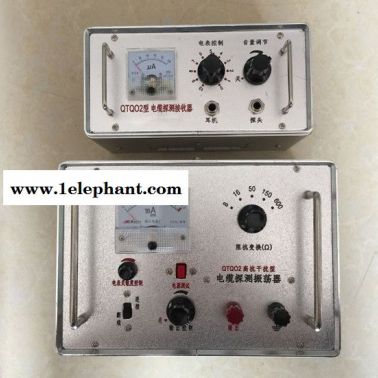

地埋线故障探测仪 型号QTQ02型

电缆探测器使用说明

 用途及使用范围：

     电缆探测器是通信、电力电缆施工和维护工作中的常用仪器，可以测定地下电缆及金属管线的准确位置和埋设深度，或测定架空电缆芯线障碍的准确部位。为电缆、管 线的改建扩建维修提供了方便，地埋线故障探测仪可减少开控地面，节省人力、物力和时间，因此是各邮电局和工矿企业必备的仪器。

    主要用途：

（1）探测地下电缆的走向及埋深。采用电缆芯线放音，用一号探头探测，埋深在1.5米以内的电缆有效探测距离大于25公里。埋深在2.5米以内的电缆有效探测距离大于10公里，平面位置误差大于5厘米。

（2）探测地下金属管线（油管、汽管、水管）的走向及埋深，地埋线故障探测仪由金属管线放音（电缆铅皮放音），用大号探头探测。

    有效探测距离大于1000米。

    有效探测深度在200米内可达7米。

    在600米内可达5米。

    在1000米内可达3米。

（3）探测架空电缆芯线障碍的部位。

    架空电缆芯线的混线、地气，其障碍点接触电阻小于2000欧时，用二号探头能准确地判断障碍们置。

（4）如配置一具测量探针（接地规），便可以测量地下塑料电缆绝缘不良（地气）点的准确们置。可在15公里内查找漏电阻在2.5兆欧以下的绝缘不良障碍。地埋线故障探测仪无屏蔽的地下直埋塑料电缆的混线，地气障碍点，也可用一号探头在地面上探测出来。

地埋线故障探测仪型号：DTY型隐避线路地埋线路故障探测仪

地埋线故障探测仪是**电力,广播,邮电,等部门,以及工矿,农村用来查找地下电缆包括直埋铠缆线路,地埋线路故障的专用仪器.它能探 测地埋线路的走向,各种对地漏电故障,断心故障,包括水田下,水泥路面和砖石，沥青路面下的线路,以及楼房墙壁内的线路,地面上使用的防水线,电缆等均可 以通过适当的方法使用本仪器进行探测.

   故障探测仪由讯号发送机,讯号接收机,探头,插棒等部分组成.发送机和接收机均采用铝框,铝面板,铁壳集成电路,体积小,结构合理,造型美观.仪器具有灵 敏度高,声表同步抗干扰能力强,作业携带方便,查找故障点定位迅速准确等优点.接收机声表同步,设高低两档灵敏度;发送机设有输出指示和测量KO功能,地埋线故障探测仪可替代万用表或兆欧表查线路的通,断,混,测定对地漏电阻大小,直接判定故障性质.

      本仪器属**,并通过部级鉴定,获**两项**.

      探测故障范围:

                   长度:>1Km

                   深度:>2m

                   误差:<0.4m
