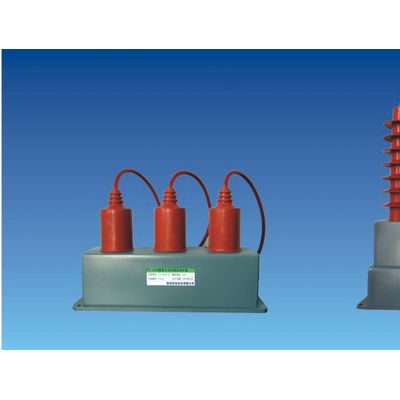

TYB型组合式过电压保护器

一、产品概述

组合式过电压保护器用于保护输、变电设备免受过电压危害的新一代过电压保护器。是电力设备绝缘配合的基础。它具有动作快、伏安特性优异、残压低、流通容量大、寿命长、等优点，可有效地限制大气过电压及操作过电压进行，保护电力设备相地、相间绝缘免受过电压损害。

组合式过电压保护器分为无间隙型和串联型两种。本产品结构新颖，外形紧凑，有效节省了安装空间；技术性能合理可靠，保护水平完全满足JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T 10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》、和DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》的标准要求。目前已广泛地应用于各电压等级电力系统中。

二、型号含义

使用场所：A-表示电机用         B-表示电站用            C-表示电容器用

额定电压：无间隙-3、3.15、6、6.3、10、10.5、35kV

有间隙-3.8、7.6、12.7、42kV

附加功能：F-放电计数器          IM-智能监测仪

相 间 距：85、131、150、200、310、400mm

三、使用条件

1. 环境温度：-40℃～+40℃；

2. 海拔高度：≤2000m；

3. 电源频率：48～52HZ（50Hz系统）、58～62Hz（60Hz系统）；

4. 安装地点风速：≤35m/s；

5. 地震烈度：7度以下；

6. 污秽等级：中等污秽及以下地区

7. 长期施加在无间隙保护器端子间的工频电压不超过保护器的持续运行电压，长期施加在有串联间隙保护器端子间的工频电压不超过保护器的额定电压。
