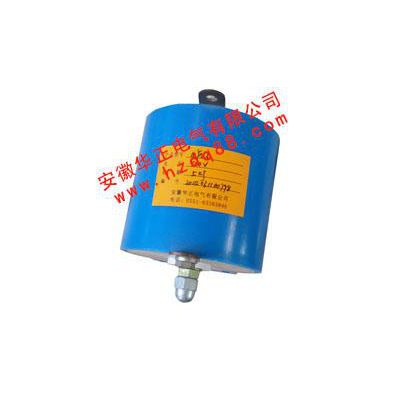

MYN系列过电压保护器

MYN系列过电压保护器是以我公司自行生产的高压高能型氧化锌压敏电阻元件为核心，采用不同的封装结构形式制造的系列产品，它适用于电力、电力电子、电气、电工、电信等行业中，对各种电力电子设备的浪涌电压冲击施加过压保护。性能优异、稳定、安装方便，是现今各种过电压保护方式中，综合性能最优、性价比最高，发展前景最好的一种过电压保护器。本系列产品的核心元件是氧化锌压敏电阻，其主要特性如下：优良的非线性伏安特性，此特性特别适用于各种过电压保护和浪涌吸收；在正常工作电压下运行时，漏电流只有 A级，功耗极小；本产品对过电压响应速度达到ns级，过电压后恢复快，无续流。

压敏电阻有对称的伏安特性，适用于吸收交流、直流正、负极的浪涌电压，安装时可以不考虑极性。

我公司的MYN系列产品是采用独特配方、精湛工艺自行生产的氧化锌电阻阀片组装而成，阀片还具有以下特点：高能量密度(700～1000J/cm3)，可组合装配电压高达10000V以上或能量高达4000kJ的组件；基本技术参数指标先进、性能稳定，经温度循环、碰撞、振动实验，压敏电压值稳定，残压比、泄露电流等指标均优于行业标准要求；多元化的结构形式和组装方式，方便用户用于各类场合，安装方便，防潮性能好。

型号含义

主要参数

1.根据被保护器件的工作电压值及线路中浪涌的情况选择压敏电压值U10mA。

一般情况下：U10mA=(2～2.2) Up

Up—直流时选最大值，交流时为峰值，即额定电压的倍。

2.根据电路中的浪涌的估算情况来选择MYN的能量值。具体的计算较为复杂，如有困难，请与本公司联系。如用于直流电机的直流侧保护，可按下式计算：   W=I2L

I-电机电枢的最大允许电流值(A)，一般选取额定值的2.5倍。

L-直流电机电枢电感(H)。

3.保护器的泄露电流，指在U10mA75%的实测电压下，流经保护器的持续泄露电流，一般规定小于150 A。在正常状态下MYN的功耗最大不会超过0.3W。

4.残压比，MYN的残压比计算公式： =U100A/U10mA，式中U100A是指压敏电阻器通过100A脉冲电流时端压降峰值。越小保护性能越好，用户可根据被保护设备及元器件的参数和线路要求，确定残压比大小。

5.快速熔断器RD的选择。MYN保护器的失效状态多以短路居多，需加RD快速熔断器做短路保护。

RD一般参照下式计算：

1.57IT≥IKR≥IK

IK-晶闸管实际工作电流有效值；IKR-RD熔体的额定电流；IT-晶闸管的额定电流。

产品类型

相关产品

1、MY31氧化锌压敏电阻器

MY31氧化锌压敏电阻器适用于功率二极管、硅堆、中小功率可控硅的过压保护。其使用环境和MYN系列一样。

MY31氧化锌压敏电阻器参数及规格

2、MYN1-D氧化锌压敏电阻器

    MYN1-D氧化锌压敏电阻器是圆柱形结构，导轨式安装，密封性强，散热性良好，更适宜用于现场环境比较恶劣的地方。其主要参数与MYN1产品一样。

3、专利产品

过电压保护、击穿脱离和损坏指示一体化型保护器MYN1R、MYN5R。

过电压保护器失效几率最大的原因是里面的阀片老化或受到过大浪涌冲击而引起短路，如不能使其从电路中脱离，将导致整个系统无法工作。现生产销售的过电压保护器产品全部没有击穿脱离功能，只能由用户另外采取相应措施。这在安装和使用上带来不便。

本实用新型专利产品是在原过电压保护器MYN1型、MYN5型内部增设了脱离装置和指示部件，在氧化锌压敏电阻过电压保护器击穿损坏后，能及时地将其从电路中脱离，并给出损坏指示。全部功能一体化，结构紧凑，指示明确，安装、使用方便。

外形尺寸：

MYN1R外形与MYN1完全一样，长度视规格不同增加20～50mm；

MYN5R外形与MYN5完全一样，长度视规格不同增加20～50mm。

选型方法：

选型方法与MYN1、MYN5完全一样，订货时另须指明氧化锌压敏电阻过电压保护器在线路中的工作电压。
