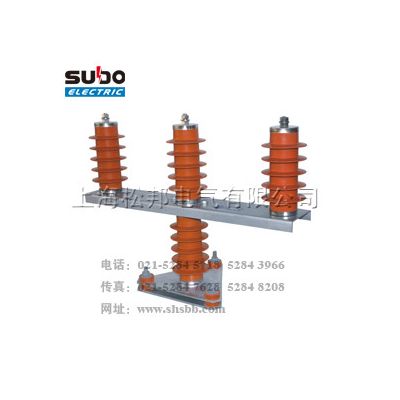

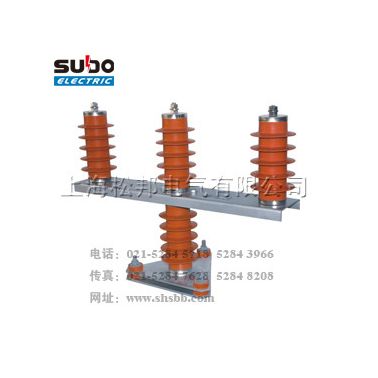

一、产品概述组合式过电压保护器用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。是与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套使用的重要保护设备。
市场上的常规保护器，由于存在通流容量不足问题，不能承受能量过大，或者持续时间过长的过电压冲击。有的大冲击下自身安全性存在隐患，有的加带脱离装置牺牲保护性能确保自身安全，都不能做到真正的可靠保护。
SBTG大容量组合式过电压保护器，大大提高保护器的通流容量，从根本上解决上述难题。结构新颖独特，技术性能合理可靠。既有效避免大冲击下保护器自身热崩溃，又不是简单的加装熔断器牺牲保护功能，是保护重要电气设备的理想选择。
二、用途及执行标准
本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。无间隙产品执行JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》标准；对以上标准中未明确定义的其它重要电气参数，依据DL/T620-1997《交流电气装置的过电压保护和绝缘配合》进行设计。
三、使用条件
1、适用于户内、外（详见具体产品型号）；
2、环境温度-40℃~+40℃；
3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）；
4、电源频率不小于48Hz，不大于62Hz；
5、地震烈度8度及以下；
6、最大风速35m/s及以下；
7、重污秽及以下；
8、对有间隙结构，安装点短时工频电压升高不应超过保护器额定电压；
对无间隙结构，安装点持续电压波动不应超过保护器持续运行电压；
四、性能优点
1、采用四星型接法（即俗称的三叉戟式接法），设公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制；
2、选用抗老化、憎水性强的硅橡胶复合材料作为外绝缘，整体硫化一次成型法生产。具有重量轻、散热性好、耐震动、防爆、耐污秽、密封性高等优点，电气绝缘和机械性能优于瓷外套和采用常规套装复合外套工艺生产的产品；
3、高压侧采用绝缘电缆从产品内部引出接线，极大的缩小了并排保护器各单元之间的相间绝缘距离，外型结构紧凑轻巧，安装使用方便；
4、采用残压比低（不高于1.65）的高性能非线性金属氧化物阀片作为主工作电气元件，性能远远优于GB11032-2000的要求，无重大系统故障正常使用下，可安全运行数年；
5、有间隙保护器选用了特种均压照射间隙，冲击系数可降低到0.75左右，与阀片达到最理想配合，工作特性和安全特性均更优于常规串联间隙产品，保护性能优异，小能量操作过电压下，动作寿命可达10万次，特别适用于操作较频繁的环境使用。
6、阀片采用600A和800A方波能容，从根本上解决保护自己和保护设备的矛盾，做到了真正的可靠保护。
五、型号定义
保护对象：A — 电机型 C — 电容型
B — 电站型（并通用于常规配电领域）
特征电压：执行老国标产品标注额定电压，包括3.8、7.6、12.7、24、42
执行新国标产品标注系统电压，包括3、6、10、20、35 、3.15*、6.3*、10.5*、（其中带*的为电机型）
结构型式：C — 串联间隙 F — 复合外套（或不特别标明）
相间距离：包括131、200、310、630等
使用环境：N — 仅用于柜内 IN — 户内使用（或不特别标明）
W1— 户外用，带电缆 W2 — 户外用，不带电缆
GY— 仅用于高海拔地区
附加功能：J — 带计数器 IM — 带智能监测仪
六、典型参数
本保护器分有间隙、无间隙和电机中性点三大类，典型技术参数见表一至表七。特殊高原型产品及带附加功能产品参数详见说明书附件的该具体结构产品参数表。
表一 有间隙SBTG-A系列（电机型）
系统标称电压kV | 有效值 | 3.15 | 6.3 | 10.5 |
保护器额定电压kV | 3.8 | 7.6 | 12.7 | |
工频放电电压kV（不小于） | 7.5 | 15.0 | 25.0 | |
1.2/50μs冲击放电电压及残压kV（不大于） | 峰值 | 9.5 | 18.7 | 31.0 |
500A操作冲击电流残压kV（不大于） | 7.6 | 15.0 | 25.0 | |
5000A雷电冲击电流残压kV（不大于） | 9.5 | 18.7 | 31.0 | |
4/10μs大电流冲击耐受kA | 100 | |||
2000μs方波通流容量A | 600/800 | |||
与周围安全净距离mm（不小于） | 20 | 35 | 60 | |
绝缘电缆沿面爬距mm（不小于） | 0 | 50 | 200 | |
绝缘电缆间安全距离mm（不小于） | 50 | |||
表二 有间隙SBTG-B系列（电站、配电通用型）
系统标称电压kV | 有效值 | 3 | 6 | 10 | 35 |
保护器额定电压kV | 3.8 | 7.6 | 12.7 | 42 | |
工频放电电压kV（不小于） | 8.0 | 16.0 | 26.0 | 80.0 | |
1.2/50μs冲击放电电压及残压kV（不大于） | 峰值 | 12.0 | 24.0 | 41.0 | 124.0 |
500A操作冲击电流残压kV（不大于） | 10.2 | 20.4 | 35.0 | 105.4 | |
5000A雷电冲击电流残压kV（不大于） | 12.0 | 24.0 | 41.0 | 124.0 | |
4/10μs大电流冲击耐受kA | 100 | ||||
2000μs方波通流容量A | 600/800 | ||||
与周围安全净距离mm（不小于） | 20 | 35 | 60 | 200 | |
绝缘电缆沿面爬距mm（不小于） | 0 | 50 | 200 | 200 | |
绝缘电缆间安全距离mm（不小于） | 50 | 100 | |||
表三 有间隙SBTG-C系列（电站、配电通用型）
系统标称电压kV | 有效值 | 3 | 6 | 10 | 35 |
保护器额定电压kV | 3.8 | 7.6 | 12.7 | 42 | |
工频放电电压kV（不小于） | 8.0 | 16.0 | 26.0 | 80.0 | |
1.2/50μs冲击放电电压及残压kV（不大于） | 峰值 | 12.0 | 24.0 | 41.0 | 124.0 |
500A操作冲击电流残压kV（不大于） | 10.2 | 20.4 | 35.0 | 105.4 | |
5000A雷电冲击电流残压kV（不大于） | 12.0 | 24.0 | 41.0 | 124.0 | |
4/10μs大电流冲击耐受kA | 100 | ||||
2000μs方波通流容量A | 600/800 | ||||
与周围安全净距离mm（不小于） | 20 | 35 | 60 | 200 | |
绝缘电缆沿面爬距mm（不小于） | 0 | 50 | 200 | 200 | |
绝缘电缆间安全距离mm（不小于） | 50 | 100 | |||
